Корпус металлический ЩРн-СТД-90-0-645х700х115-IP41-УХЛ3 90 модулей, 2 двери, типоисполнение СТАНДАРТ - 367456 КЭАЗ

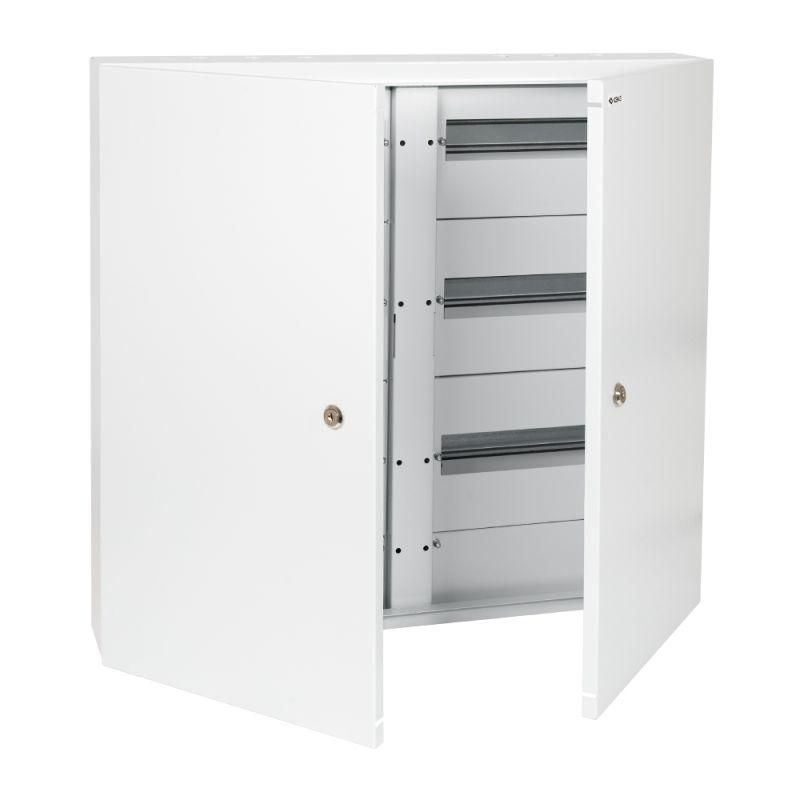

Корпус металлический ЩРн-СТД-90-0-645х700х115-IP41-УХЛ3 90 модулей, 2 двери, типоисполнение СТАНДАРТ от КЭАЗ - это надёжный навесной шкаф для сборки распределительных щитов с модульной аппаратурой. Подходит для установки в помещениях и на улице, обеспечивает защиту оборудования от механических воздействий и пыли. Артикул 367456 соответствует стандартному исполнению для условий УХЛ3.

Назначение и область применения

ЩРн-СТД-90-0-645х700х115-IP41-УХЛ3 используется для компоновки распределительных щитов с автоматическими выключателями, УЗО, реле и другой модульной аппаратурой. Предназначен для ввода и распределения электроэнергии в сетях до 380 В переменного тока. Обеспечивает защиту от токов перегрузки и короткого замыкания. Применяется в жилых, общественных и промышленных объектах - например, в этажных щитах, насосных станциях, на производстве.

Технические характеристики

• Количество модулей DIN: 90 (стандарт 17,5 мм на модуль)
• Габариты: 645×700×115 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикально падающих капель воды
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Номинальный ток: 125 А - максимальный допустимый ток через вводные устройства
• Тип дверцы: двойная - две отдельные двери для удобства обслуживания
• Наличие замка: да - с возможностью пломбирования
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов
• Условия эксплуатации: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности
• Применение вне помещений: да - возможно использование на улице при защищённом месте (например, под навесом)

Совместимость и монтаж

Корпус совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется на вертикальную поверхность с помощью предварительно установленных кронштейнов. Глубина 115 мм позволяет разместить большинство модульных устройств, включая автоматы с широким корпусом. Для подключения проводов предусмотрены входные и выходные кабельные вводы - они требуют самостоятельной установки. Перед монтажом проверьте, что стена выдерживает вес шкафа - с заполненной аппаратурой масса может достигать 30–40 кг.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 15150. Корпус выполнен в классе защиты II - не требует подключения к системе заземления, так как имеет двойную изоляцию. Порошковое покрытие повышает устойчивость к коррозии. Наличие замка обеспечивает контроль доступа и соответствие нормам безопасности при работе с электрооборудованием.

Преимущества

• Две дверцы позволяют открывать каждую по отдельности - удобно при обслуживании одной части щита без демонтажа всей системы
• Порошковое покрытие устойчиво к царапинам, химическим веществам и атмосферным влияниям
• Высокая плотность модулей (90) позволяет разместить сложную схему без увеличения габаритов
• УХЛ3-классификация гарантирует работу в суровых климатических условиях
• Подходит как для внутренней, так и для наружной установки - снижает необходимость в специальных кожухах

Ограничения применения

• Степень защиты IP41 недостаточна для мест с постоянным попаданием воды - нельзя использовать под открытым небом без навеса
• Не предназначен для взрывоопасных сред - не имеет маркировки Ex
• Номинальный ток 125 А ограничен вводными автоматами - не подходит для крупных промышленных вводов выше этого значения
• Открытая установка требует прочной основы - не рекомендуется крепить на гипсокартон или деревянные стены без усиления

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией на улице
• Распределительный пункт на производственной линии
• Автоматизированный щит освещения в торговом центре
• Временный щит на стройплощадке с питанием от сети 380 В

Практические советы

• Перед установкой проверьте посадочные отверстия под кронштейны - они должны точно совпадать с толщиной стены
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг корпуса
• При монтаже на улице используйте герметичные кабельные вводы - стандартные отверстия не обеспечивают полной герметизации
• При заполнении 90 модулей учтите, что некоторые устройства занимают 2–3 места - рассчитывайте нагрузку заранее
• ЩРн-СТД-90-0-645х700х115-IP41-УХЛ3 от КЭAZ - один из самых распространённых решений в России; артикул 367456 легко заменяем и доступен в наличии
