Корпус метал. навесной 520х685х120 90 мод. IP31 ЩРН-90 двухдверный | 30209DEK DEKraft APC

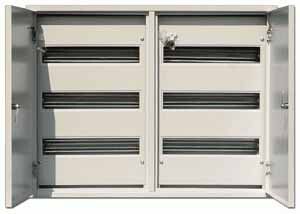

Корпус навесной металлический ЩРН-90 520х685х120 90 модулей IP31 двудверный с замком от DEKraft — это надёжный распределительный щит для монтажа внутренней проводки в помещениях с умеренным климатом. Щит ЩРН-90 рассчитан на работу с автоматическими выключателями и УЗО в количестве до 90 модулей, обеспечивает безопасную изоляцию токоведущих частей и подходит для установки в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Щит ЩРН-90 предназначен для распределения электроэнергии внутри помещений. Он служит основным местом сборки модульного оборудования: автоматических выключателей, УЗО, реле напряжения, счетчиков и других устройств на DIN-рейках. Подходит для использования в квартирах, офисах, административных зданиях, небольших производственных участках. Применяется там, где требуется централизованное управление группами потребителей, но нет необходимости в защите от брызг воды или пыли высокой степени.

Технические характеристики

• Количество модулей: 90 (стандарт 18 мм на модуль)
• Размеры (В×Ш×Г): 685 × 520 × 120 мм
• Материал корпуса и двери: сталь, толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7032)
• Степень защиты: IP31 — защита от твёрдых предметов более 2,5 мм и вертикальных капель воды
• Номинальный ток: 125 А
• Напряжение: 220 В
• Количество рядов: 6 (3+3 — два вертикальных столбца по 3 ряда)
• Количество вводов: 12 (по 6 отверстий сверху и снизу, диаметром 36 мм каждое)
• Климатическое исполнение: УХЛ4 — для работы при температуре от −40°C до +40°C в условиях повышенной влажности
• Наличие DIN-реек: да, встроены
• Элементы крепления: шины N и PE, болты заземления на двери и корпусе
• Тип крышки: закрытого типа, с фальшпанелью
• Способ монтажа: открытая навесная установка
• Наличие замка: да, с комплектом ключей

Совместимость и монтаж

Щит ЩРН-90 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа используются встроенные DIN-рейки — достаточно защёлкнуть оборудование на них. Кабели заводятся через 6 отверстий сверху и 6 — снизу, каждый диаметром 36 мм. Монтаж выполняется на стену с помощью кронштейнов или анкеров — щит не требует специальных ниш. Обязательно соблюдайте посадочные размеры: глубина 120 мм позволяет размещать устройства с габаритами до 100 мм. Перед установкой проверьте соответствие диаметра вводных кабелей отверстиям — для больших кабелей возможна доработка отверстий.

Безопасность и стандарты

Щит ЩРН-90 соответствует требованиям ГОСТ 14254-96 (защита IP31) и ГОСТ 15150-69 (климатическое исполнение УХЛ4). Наличие заземляющих болтов на корпусе и двери обеспечивает надёжное соединение с системой заземления. Фальшпанель предотвращает случайный доступ к токоведущим частям при закрытых дверях. Замок исключает несанкционированный доступ к оборудованию. Не предназначен для установки вне помещений или во влажных средах — IP31 не защищает от брызг, струй воды или пыли.

Преимущества

• Высокая прочность корпуса из стали обеспечивает долговечность даже при механических нагрузках
• Двухдверная конструкция удобна для обслуживания — можно открывать одну сторону, не нарушая целостность другой
• Фальшпанель снижает риск поражения током при работе рядом с щитом
• Чёткое разделение на 6 рядов упрощает планирование схемы и последующую диагностику
• Наличие двух наборов вводных отверстий (сверху/снизу) даёт гибкость при прокладке кабелей

Ограничения применения

• Не применяется в помещениях с постоянной влажностью, сыростью, дождём или мытьём струёй воды — IP31 недостаточен
• Не рекомендуется для установки на улице, в подвалах без отопления, в производственных зонах с высоким уровнем пыли
• Номинальный ток 125 А ограничен — не подходит для крупных промышленных объектов с мощностью выше 27 кВт
• Комплектация некомплектная — необходимо дополнительно приобрести DIN-рейки, шины N/PE, клеммы, кабели, автоматы
• Отсутствуют встроенные системы вентиляции — при длительной нагрузке возможно перегревание

Примеры использования

• Главный распределительный щит в многоквартирном доме для управления этажными группами
• Щит освещения и розеток в офисном здании
• Распределительный пункт на производстве для питания станков и маломощного оборудования
• Аварийный щит в медицинском учреждении с автономным питанием

Практические советы

• Перед монтажом обязательно проведите разметку под крепёж — вес щита с оборудованием может достигать 25 кг
• Используйте термоусадочные трубки или кабельные вводы для герметизации отверстий после прокладки кабелей
• При использовании большого числа УЗО и дифавтоматов учитывайте их габариты — они занимают больше места, чем обычные автоматы
• Подпишите все группы на двери — это ускоряет поиск неисправностей
• Проверяйте плотность прилегания дверей — при плохом контакте заземление может быть нарушено
• Щит ЩРН-90 от DEKraft лучше всего сочетается с продукцией SE (Dekraft) — одинаковые крепления, размеры и качество покрытия
