Щит распределительный навесной ЩРН-90 (ВхШхГ) 480х680х120мм IP31 PROxima | mb21-90 EKF

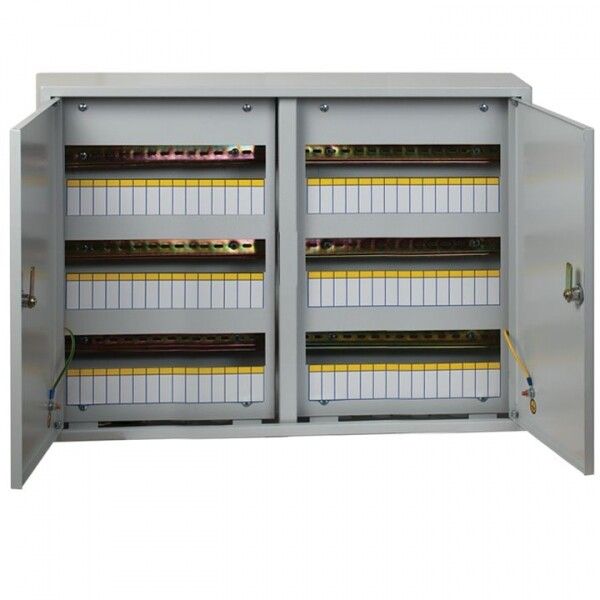

Щит распределительный навесной ЩРН-90 (480х680х120 мм) IP31 двухдверный от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в помещениях с умеренным климатом. Металлический корпус, двухдверная конструкция и наличие DIN-реек делают его удобным решением для монтажа в бытовых и промышленных сетях на напряжение до 380 В.

Назначение и область применения

Щит распределительный ЩРН-90 используется для распределения электроэнергии внутри зданий. Подходит для установки в жилых домах, офисах, производственных цехах, на объектах коммунальной инфраструктуры. Обеспечивает безопасную организацию внутренних электросетей с возможностью дальнейшего расширения за счет свободных модулей.

Технические характеристики

• Напряжение: 380 В — рассчитан на трёхфазные сети переменного тока
• Номинальный ток: 63 А — максимальный допустимый ток через вводные устройства
• Количество модулей DIN: 90 — позволяет разместить до 90 стандартных модулей шириной 17,5 мм
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Корпус: сталь по ГОСТ 1050-88, окрашенная атмосферостойкой порошковой краской серого цвета
• Двери: две металлические, с цилиндровым замком
• DIN-рейка: установлены три рейки — для крепления модульного оборудования
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Количество вводов: 3 — каждая имеет по три отверстия диаметром 30 мм снизу для ввода кабелей
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРН-90 монтируется открытым способом на стену с помощью кронштейнов или анкеров. Для установки требуется доступ к задней части корпуса. Отверстия для ввода кабелей расположены снизу — рекомендуется использовать гофротрубу или кабельные вводы для защиты проводов. Корпус совместим с любым стандартным модульным оборудованием (АВ, УЗО, реле, счётчики) по формату DIN. Фальш-панель снимается для удобства сборки и последующего обслуживания.

Безопасность и стандарты

Корпус выполнен из стали с фосфатной обработкой и порошковым покрытием — предотвращает коррозию и повышает долговечность. Защита IP31 исключает случайный контакт с токоведущими частями при открытых дверях. Цилиндровый замок обеспечивает контроль доступа. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие требованиям безопасности при эксплуатации в России.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Две двери позволяют удобно работать с одной стороной, не открывая весь щит
• 90 модулей — достаточная вместимость для сложных систем управления
• Фосфатирование и порошковая покраска обеспечивают длительную защиту от внешних факторов
• Наличие трёх вводных отверстий снижает необходимость в доработке корпуса

Ограничения применения

• Не предназначен для установки на улице — степень защиты IP31 недостаточна для воздействия дождя или пылевых потоков
• Не подходит для помещений с постоянными химическими выбросами или агрессивной средой
• Климатическое исполнение УХЛ3 требует температуры выше −40°C; в регионах с более суровым климатом нужна дополнительная теплоизоляция
• Комплектация некомплектная — оборудование (Автоматы, УЗО, шины) необходимо приобретать отдельно

Примеры использования

• Электрощит в подъезде многоквартирного дома — распределение энергии по этажам
• Главный распределительный щит на производстве — управление питанием станков и конвейеров
• Щит в административном здании — организация группового освещения и розеточных контуров
• Объекты ЖКХ — распределение питания насосов, вентиляции, лифтов

Практические советы

• Перед монтажом проверьте посадочные отверстия — диаметр 30 мм подходит для гофры Ø25–30 мм
• Используйте термоусадочные трубки или кабельные вводы для герметизации вводов
• При планировании нагрузки учтите, что 90 модулей — это максимум; реальная плотность зависит от размеров устройств (например, УЗО занимают 2–4 модуля)
• Для удобства обслуживания разделяйте группы по дверям: одна сторона — освещение, вторая — розетки и мощные потребители
• Щит распределительный ЩРН-90 от EKF PROxima хорошо сочетается с продукцией других производителей — главное соблюдать стандарт DIN
