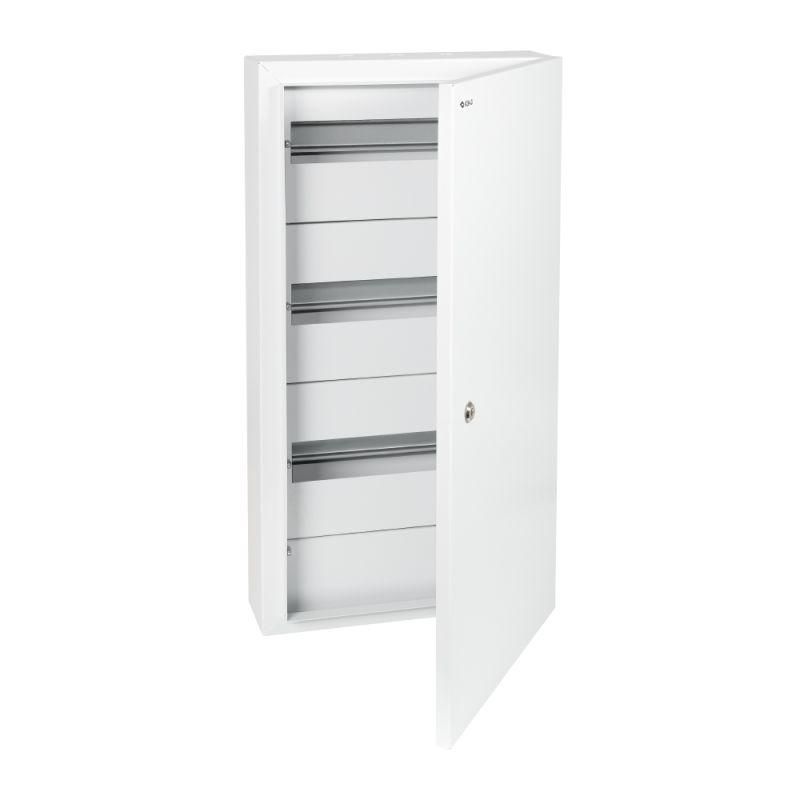

Корпус металлический ЩРн-СТД-45-645х350х115-IP41-УХЛ3 45 модулей, типоисполнение СТАНДАРТ - 367454 КЭАЗ

Корпус металлический ЩРн-СТД-45 от КЭАЗ - это надёжная металлическая оболочка для сборки распределительного щита с 45 модулями DIN, рассчитанная на работу в условиях повышенной влажности и температурных колебаний. Артикул 367454 подходит как для внутренней, так и для наружной установки, обеспечивая защиту оборудования от механических повреждений и попадания посторонних предметов.

Назначение и область применения

ЩРн-СТД-45 используется для сборки распределительных щитов с модульной аппаратурой - автоматическими выключателями, УЗО, реле, контакторами и другими устройствами. Применяется для ввода и распределения электроэнергии в сетях до 220/380 В, а также для защиты цепей от перегрузок и коротких замыканий. Подходит для объектов жилой, коммерческой и промышленной недвижимости, где требуется устойчивая к внешним воздействиям конструкция.

Технические характеристики

• Габариты: 645×350×115 мм (высота × ширина × глубина)
• Количество модулей DIN: 45 (стандарт 17,5 мм на модуль)
• Глубина монтажа: 115 мм - позволяет размещать устройства с крупными клеммами и кабельным вводом
• Материал корпуса: сталь с порошковым покрытием - устойчива к коррозии и механическим нагрузкам
• Степень защиты: IP41 - защищает от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Номинальный ток: 125 А - максимальный допустимый ток через вводные кабели
• Тип крышки: дверца с уплотнителем - обеспечивает герметичность при закрытом состоянии
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Класс защиты: II - двойная изоляция, заземление корпуса не обязательно
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности
• Цвет: серый - соответствует промышленному стандарту
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или болтов

Совместимость и монтаж

Корпус совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Монтаж выполняется на ровную вертикальную поверхность. Для фиксации используются четыре точки крепления - два сверху и два снизу. Глубина 115 мм достаточна для установки большинства современных автоматических выключателей и УЗО, включая модели с широкими клеммами. Кабельный ввод осуществляется через предварительно подготовленные отверстия в нижней и боковой частях корпуса. Уплотнители на дверце обеспечивают сохранение степени защиты IP41 после установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты II исключает необходимость подключения защитного провода PE к корпусу, что снижает сложность монтажа. Наличие замка и прочного порошкового покрытия повышает безопасность при обслуживании. Корпус не требует специального заземления, однако рекомендуется подключение к системе уравнивания потенциалов для повышения уровня безопасности.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Устойчивость к коррозии - порошковое покрытие не трескается и не отслаивается
• Поддержание защиты IP41 даже при длительной эксплуатации в сыром воздухе
• Удобство обслуживания - дверца открывается полностью, позволяя легко получить доступ ко всем модулям
• Совместимость с любыми стандартными DIN-рейками и комплектующими
• Работоспособность в суровых климатических условиях (УХЛ3)

Ограничения применения

• Не предназначена для постоянного прямого воздействия дождя, снега или струй воды - степень защиты IP41 не обеспечивает гидроизоляцию при наружном монтаже без дополнительного козырька
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Не рекомендуется использовать в помещениях с высокой концентрацией химически активных паров или агрессивных жидкостей
• Глубина 115 мм не позволяет установить некоторые старые или нестандартные устройства с увеличенной задней частью (например, некоторые модели реле времени)

Примеры использования

• Распределительный щит на входе в многоквартирный дом
• Шкаф управления насосной станцией на улице
• Щит освещения в производственном цеху
• Автоматический щит для системы вентиляции в подвале
• Распределительный пункт на даче или в гараже

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 45 местах - учтите, что некоторые устройства занимают 2–3 модуля
• При наружной установке используйте козырёк или навес, чтобы защитить дверцу от прямого попадания осадков
• При прокладке кабелей соблюдайте радиус изгиба - не допускайте перегибов, особенно вблизи вводных отверстий
• Проверяйте плотность закрытия дверцы - при необходимости замените уплотнитель, если он деформировался
• Для удобства обслуживания размещайте часто используемые автоматы (например, вводной) в верхней части щита
• Артикул 367454 - это один из самых популярных вариантов корпусов ЩРн-СТД от КЭАЗ; при замене всегда сверяйтесь с точным наименованием и габаритами
