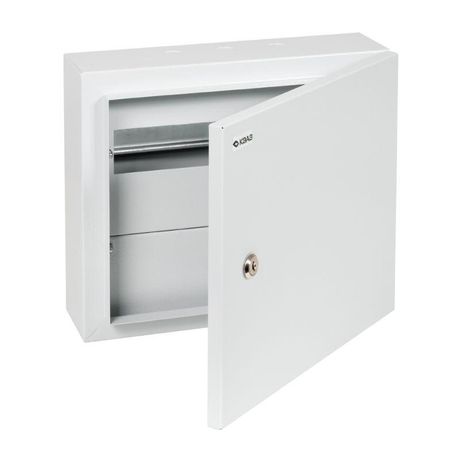

Корпус металлический ЩРн-СТД-15-284х350х115-IP41-УХЛ3 15 модулей, типоисполнение СТАНДАРТ - 367452 КЭАЗ

Корпус металлический ЩРн-СТД-15-284х350х115-IP41-УХЛ3 15 модулей, типоисполнение СТАНДАРТ от КЭАЗ - это надёжная металлическая оболочка для сборки распределительного щита с 15 модулями DIN, рассчитанная на работу в условиях умеренного климата и открытой установки. Подходит для защиты электросетей 220/380 В от перегрузок и коротких замыканий.

Назначение и область применения

ЩРн-СТД-15-284х350х115-IP41-УХЛ3 используется для монтажа коммутационной и защитной аппаратуры в распределительных щитах. Применяется в системах ввода и распределения электроэнергии в зданиях и на объектах с внешними условиями - например, на фасадах, в технических помещениях, на производстве. Корпус обеспечивает защиту внутреннего оборудования от механических повреждений и попадания крупных частиц пыли и влаги.

Технические характеристики

• Количество модулей DIN: 15 (стандартная ширина модуля 17,5 мм)
• Габариты: 284×350×115 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием - устойчиво к коррозии и царапинам
• Степень защиты: IP41 - защищает от твёрдых предметов более 1 мм и вертикально падающих капель воды
• Тип крышки: дверца с замком - позволяет запирать щит для предотвращения несанкционированного доступа
• Номинальный ток: 125 А - максимальный допустимый ток через входную группу
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или болтов
• Цвет: серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Подходит для использования вне помещений - благодаря защите IP41 и порошковому покрытию

Совместимость и монтаж

Корпус совместим со всеми стандартными DIN-рейками 35 мм и модульной аппаратурой (Автоматические выключатели, УЗО, реле, счетчики и т.п.). Для монтажа используются два кронштейна, расположенные внутри корпуса - они позволяют закрепить его на вертикальной поверхности. Глубина 115 мм достаточна для установки однополюсных и двухполюсных автоматов, но недостаточна для громоздких устройств типа частотных преобразователей. Перед монтажом проверьте посадочные отверстия под крепёж - они соответствуют стандартным размерам для навесных щитов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP41. Класс защиты II исключает необходимость подключения защитного провода PE - безопасность обеспечивается двойной изоляцией. Наличие замка соответствует нормам безопасности для доступа к электрооборудованию. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая прочность стального корпуса - выдерживает удары и нагрузки при эксплуатации
• Порошковое покрытие - долговечное, не требует окраски, устойчиво к химическим воздействиям
• Замок на дверце - обеспечивает контроль доступа и соответствие правилам охраны труда
• Климатическое исполнение УХЛ3 - гарантирует работу в холодном и влажном воздухе, включая неотапливаемые помещения
• Открытая установка - не требует углубления в стену, удобен для ремонта и обслуживания

Ограничения применения

• Не подходит для установки в местах с постоянным прямым контактом с водой - степень защиты IP41 не обеспечивает герметичность при струях или брызгах
• Не рекомендован для использования в агрессивных средах (например, химических производствах, морских условиях)
• Глубина 115 мм ограничивает применение крупногабаритных устройств - такие как мощные преобразователи или большие контакторы
• Не имеет встроенной системы вентиляции - при высоких тепловыделениях возможен перегрев, нужен дополнительный теплоотвод

Примеры использования

• Распределительный щит на фасаде жилого дома для ввода электропитания
• Щит управления на производственном участке с автоматическими выключателями и УЗО
• Корпус для учётных приборов в техническом помещении многоквартирного здания
• Временный щит на стройплощадке для питания инструментов и освещения

Практические советы

• Перед установкой проверьте, что все устройства поместятся в 15 модулей - учитывайте ширину каждого элемента (например, УЗО занимает 2–3 модуля)
• При монтаже используйте пластиковые вставки для кабельных вводов - они предотвращают повреждение изоляции
• Для работы на улице обязательно прокладывайте кабели через герметизированные вводы - даже при IP41 влага может попасть через некачественно заделанные отверстия
• Не забывайте про термический зазор между приборами - особенно при плотной комплектации, чтобы избежать перегрева
• ЩРн-СТД-15-284х350х115-IP41-УХЛ3 от КЭAZ - один из самых распространённых решений для базовых щитов; выбирайте этот вариант, если вам нужны надёжность, простота и цена
