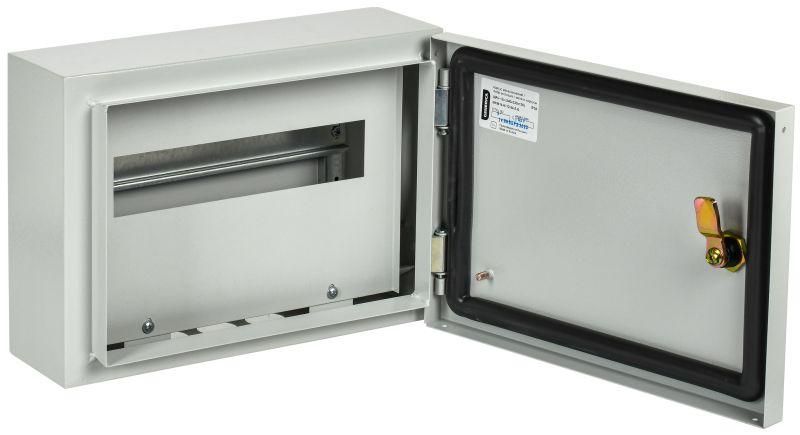

Корпус металлический ЩРн-12з (240 330 120) IP54 | MKM14-N-12-54-Z-G GENERICA IEK

Корпус металлический ЩРн-12з (240х330х120) IP54 от GENERICA - это готовый металлический щит для монтажа модульного оборудования в условиях повышенной запыленности или влажности. Артикул mkm14-n-12-54-z-g подходит для установки на стену и рассчитан на 12 модулей DIN. Корпус ЩРн-12з обеспечивает надежную защиту внутренней проводки и автоматики.

Назначение и область применения

Корпус ЩРн-12з предназначен для сборки распределительных электрощитов в системах электроснабжения до 400 В. Он используется для ввода электроэнергии, её распределения и защиты цепей от перегрузок и коротких замыканий. Подходит для установки в помещениях с умеренной влажностью и запыленностью - например, в административных зданиях, производственных цехах, жилых домах, на этажных щитках.

Технические характеристики

• Габариты: 240×330×120 мм (Ш×В×Г)
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточна для большинства помещений) и брызг воды со всех сторон
• Количество модулей DIN: 12 - позволяет установить до 12 стандартных автоматических выключателей, УЗО или других устройств шириной 17,5 мм
• Материал корпуса: сталь - прочная, долговечная основа, устойчивая к механическим воздействиям
• Цвет: RAL 7035 (серый матовый)
• Тип крышки: закрытого типа - герметичная, с уплотнителем, предотвращает доступ пыли и влаги
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или болтов
• Количество рядов: один - компактная односторонняя компоновка
• DIN-рейка: есть - уже установленная, готова к монтажу модульной аппаратуры

Совместимость и монтаж

Корпус ЩРн-12з совместим со всеми стандартными модулями DIN 35 мм. Для монтажа требуется минимум инструментов: отвертка, шуруповерт, изолирующие материалы. Крышка фиксируется на двух петлях и открывается на 90 градусов - удобно для обслуживания. Перед установкой проверьте, что стена выдерживает вес щита с оборудованием - полный вес может достигать 8–10 кг. Отступите от потолка и пола не менее 10 см для свободного доступа и вентиляции.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP54 гарантирует безопасную работу в средах с риском попадания пыли и капель воды. Материал корпуса не поддерживает горение и не содержит токсичных веществ.

Преимущества

• Уже собранная DIN-рейка экономит время монтажа
• Закрытая крышка с уплотнителем снижает риск повреждения оборудования
• Стальной корпус устойчив к деформациям при ударах и вибрациях
• Цвет RAL 7035 - универсальный, хорошо сочетается с другими элементами инфраструктуры
• Подходит для замены старых щитов без переделки крепления

Ограничения применения

• Не предназначен для наружной установки - IP54 недостаточно для постоянного воздействия дождя или прямого солнца
• Не рекомендован для взрывоопасных зон (без дополнительной сертификации Ex)
• Ограниченное количество модулей (12) - не подходит для крупных распределительных щитов с большим числом устройств
• Не имеет встроенной системы вентиляции - при высоких нагрузках возможен нагрев; для таких случаев нужен внешний теплоотвод

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией
• Распределительный щит на участке производства с малой мощностью
• Автоматический щит освещения в офисе или складе
• Резервный щит для автономного питания в частном доме

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под крепление совпадают с местом на стене - размеры корпуса 240×330 мм требуют точного расположения
• Используйте термостойкие клеммы и провода с подходящим сечением - перегрузка может вызвать нагрев внутри корпуса
• При необходимости увеличения количества модулей - выбирайте более крупные модели серии ЩРн (например, ЩРн-24з)
• Проверяйте плотность прилегания крышки после сборки - даже небольшая щель снижает эффективность IP54
• Артикул mkm14-n-12-54-z-g от GENERICA легко заменяется аналогом от IEK - они имеют одинаковые габариты и крепления
