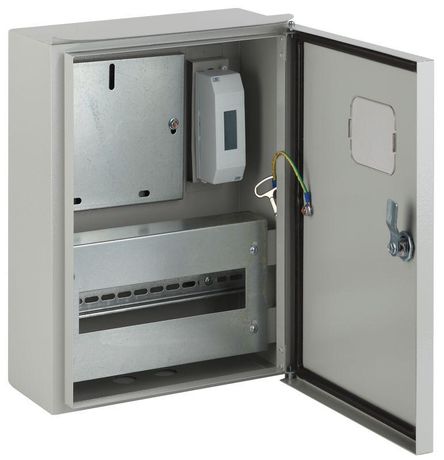

Корпус металлический навесной ЩУ-1Н-12 IP55 (400х315х165) | Б0043764 ЭРА

Корпус металлический навесной ЩУ-1Н-12 IP55 (400х315х165) от бренда ЭРА - это готовый щит учетно-распределительный для монтажа на границе энергоучета. Он защищает оборудование от внешних воздействий, обеспечивает безопасную работу сети до 400 В и подходит для установки однополюсного счетчика и автоматических выключателей. Артикул б0043764 соответствует модели с IP55 и стальным корпусом.

Назначение и область применения

ЩУ-1Н-12 IP55 используется для организации ввода электроэнергии в зданиях и сооружениях. Внутри корпуса размещают счетчики электрической энергии, автоматы защиты, УЗО и другие модульные устройства. Подходит для установки на границе учета - там, где энергоснабжающая организация фиксирует расход электроэнергии. Применяется в жилых домах, дачах, гаражах, административных и хозяйственных объектах. Корпус защищен от пыли и воды, что делает его пригодным для наружного монтажа.

Технические характеристики

• Размеры корпуса: 400×315×165 мм (ширина × высота × глубина)
• Глубина монтажа: 250 мм - позволяет разместить устройства с DIN-рейкой и кабелями достаточного сечения
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Степень защиты: IP55 - защита от пыли (не полностью герметично, но препятствует осаждению пыли, влияющей на работу) и струй воды из любого направления
• Ударопрочность: IK08 по EN 50102 - выдерживает удар энергией 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Количество кабельных вводов: 3 - предназначены для ввода и вывода кабелей, можно расширить при необходимости
• Номинальный ток: 100 А - максимальный допустимый ток через входной кабель и основные цепи внутри
• Модульная ширина: 12 модулей - позволяет установить до 12 стандартных модулей (например, 6 автоматов по 17,5 мм каждый)
• Количество рядов: один - все устройства монтируются на одну DIN-рейку
• Тип двери: одинарная, с петлями для опломбирования
• Тип крышки: закрытого типа - плотно прилегает к корпусу
• Наличие замка: да, с двумя ключами
• Место под счетчик: 1 место для однофазного счетчика
• Смотровое окно: есть - для визуального контроля показаний счетчика без открывания двери
• Уплотнитель: вспененный полиуретан по контуру двери - повышает степень защиты

Совместимость и монтаж

ЩУ-1Н-12 IP55 совместим с любыми модульными устройствами, установленными на DIN-рейку стандарта 35 мм. Подходит для однофазных счетчиков (например, Mercury, Energomera, Нева) и автоматов до 100 А. Кабели вводятся через три подготовленных отверстия - можно использовать кабельные вводы с резьбой M20 или M25. Монтаж осуществляется открытым способом: крепится к стене с помощью анкеров или саморезов. Рекомендуется использовать кронштейны или крепежные элементы, рассчитанные на вес щита с нагрузкой. Перед монтажом проверьте соответствие посадочных отверстий на стене и размеры корпуса - 400×315 мм требуют точного расположения крепежа.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для щитов учета
• Степень защиты IP55 снижает риск поражения током при случайном контакте с частями внутри
• Изготовлен из стали, не поддерживающей горение
• Ударопрочность IK08 соответствует нормам для оборудования в условиях возможного механического воздействия
• Порошковое покрытие исключает контакт человека с острыми кромками и оголённой сталью

Преимущества

• Жесткая сварная конструкция - не деформируется при температурных колебаниях и вибрациях
• Высокая долговечность: гарантия от сквозной коррозии - 15 лет
• Удобство обслуживания: смотровое окно + замок позволяют контролировать показания без вскрытия
• Поддержка опломбировки: петли двери позволяют установить пломбы энергоснабжающих организаций
• Простота сборки: одна DIN-рейка, четко продуманные места для кабелей
• Цвет RAL 7035 - устойчив к выгоранию, хорошо сочетается с большинством фасадов

Ограничения применения

• Не предназначен для установки в местах постоянного прямого потока воды (например, под открытой кровлей без козырька)
• IP55 не обеспечивает полной герметизации - не рекомендован для подземных или сильно влажных помещений с постоянной конденсацией
• Максимальный ток 100 А - нельзя использовать для ввода мощностью выше 22–25 кВт (при 220 В)
• Один ряд модулей - ограниченное количество устройств; для сложных систем требуется более крупный щит
• Не подходит для трехфазных счетчиков - только для однофазных (1х1ф)

Примеры использования

• Ввод в квартиру или частный дом - установка на этажном щите или снаружи стены
• На даче - для учета и защиты от перегрузок в сезонной сети
• В гараже - питание станков, зарядных устройств, освещения
• На производственном участке - временная или постоянная точка учета для малых мощностей
• Как распределительный щит после главного ввода - для групповой разводки по комнатам

Практические советы

• Перед монтажом проверьте, чтобы кабели имели достаточную длину для подключения к клеммам - глубина 250 мм требует запаса минимум 15 см
• Используйте кабельные вводы с резьбой M20/M25 и уплотнительными кольцами - они лучше сохраняют IP55
• При установке на улице выбирайте место с минимальным доступом влаги - под козырьком или навесом
• Не забудьте про заземление: корпус должен быть надежно заземлен через отдельный проводник
• При использовании нескольких автоматов - распределяйте нагрузку равномерно, не нагружайте всю мощность на один модуль
• Для проверки работоспособности перед включением - убедитесь, что все кабели правильно подсоединены, а дверь плотно закрывается
• Артикул б0043764 - это конкретная модель ЩУ-1Н-12 IP55 от ЭРА. Аналоги других серий (например, ЭРА SIMPLE) имеют другую комплектацию - сравнивайте размеры и число вводов
