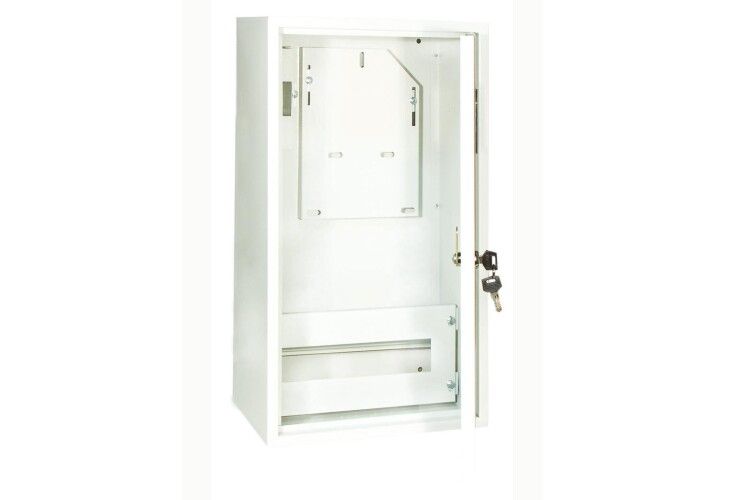

Корпус металлический ЩУРН-1/12 (395х310х165) - SQ0905-0035 TDM

Щит учётно-распределительный металлический ЩУРН-1/12 (395х310х165) IP31 от TDM ELECTRIC предназначен для компактного распределения электроэнергии и учёта потребления в помещениях с умеренной влажностью. Корпус из стали с порошковым покрытием обеспечивает долговечность, а наличие монтажной рейки упрощает установку автоматических выключателей.

Назначение и область применения

Щит ЩУРН-1/12 (395х310х165) IP31 используется для внутренней установки в жилых, офисных и производственных зданиях. Подходит для сборки щитов с одним вводным автоматом и несколькими групповыми автоматическими выключателями. Применяется там, где требуется надёжное, но недорогое решение для распределения нагрузки - например, в квартирах, малых магазинах, административных помещениях.

Технические характеристики

• Форм-фактор: Накладной щит, не требует углубления в стену
• Габариты: 395×310×165 мм (Ш×В×Г)
• Материал корпуса: Сталь
• Покрытие: Текстурированный полиэстеровый порошок - устойчив к царапинам и коррозии
• Степень защиты: IP31 - защищён от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально
• Монтажная рейка: Да, DIN-рейка 35 мм уже установленна внутри
• Глубина установки: 0 мм - не требует ниш в стене

Совместимость и монтаж

Щит ЩУРН-1/12 (395х310х165) IP31 совместим со всеми стандартными модульными автоматами, УЗО и реле, которые крепятся на DIN-рейку. Монтаж осуществляется на ровную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Для фиксации используются саморезы или дюбели подходящего диаметра. Кабельные вводы предусмотрены в боковых и нижних сторонах - можно использовать пластиковые или резиновые вводы (не входят в комплект).

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных устройств низкого напряжения. Степень защиты IP31 исключает попадание крупных инструментов внутрь и защищает от вертикальных потоков воды - что достаточно для сухих помещений. Возможность опломбирования вводного автомата позволяет соблюдать нормы энергонадзора при контроле потребления.

Преимущества

• Оптимальные габариты - хватает места для 12 модулей стандартных автоматов
• Порошковое покрытие не выгорает и не теряет цвет при длительном использовании
• Монтажная рейка уже установлена - не нужно её крепить дополнительно
• Легко открывается и закрывается благодаря качественным петлям и замку
• Подходит для планирования будущего расширения - есть запас по количеству мест

Ограничения применения

Щит ЩУРН-1/12 (395х310х165) IP31 не предназначен для установки во влажных, сырых или наружных условиях - степень защиты IP31 не предохраняет от брызг, струй воды или пыли. Также не рекомендуется использовать в средах с высокой концентрацией агрессивных паров или химикатов. Не подходит для систем с токами выше 100 А без согласования с проектом.

Примеры использования

• Электрощит в однокомнатной квартире - ввод + освещение + розетки + кухонная группа
• Распределительный щит в небольшом офисе - питание компьютеров, принтера, кондиционера
• Аварийный щит на этаже многоквартирного дома - для автономного питания лифтового оборудования
• Индивидуальный щит на участке - для дачи или гаража с одной линией ввода

Практические советы

• Перед монтажом проверьте, чтобы глубина щита (165 мм) не мешала расположению розеток или других элементов рядом
• Не перегружайте щит более чем 12 модулями - даже если теоретически поместится больше, это нарушит тепловой режим
• Для герметизации кабельных вводов используйте специальные вводы с уплотнителями - особенно если щит расположен в зоне возможного контакта с влагой
• При необходимости замены вводного автомата - отключите питание до вскрытия крышки; опломбированный автомат требует доступа уполномоченного лица
• Щит ЩУРН-1/12 (395х310х165) IP31 от TDM ELECTRIC легко найти в каталоге по артикулу sq0905-0035 - он часто используется в типовых проектах.
