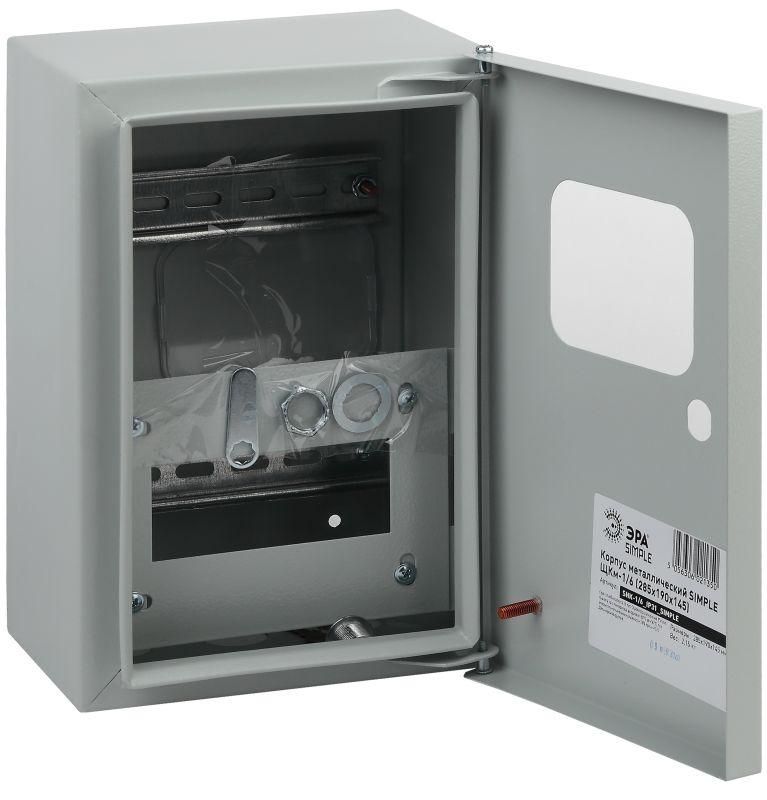

Корпус металлический ЩУРн-1/6 285х190х145 IP31 NO_SIMPLE_STM_SHK-1/6_IP31 ЭРА Б0041651

Корпус металлический ЩУРн-1/6 IP31 (285х190х145) от бренда ЭРА - это надежный накладной щит для установки счетчиков электроэнергии и автоматических выключателей в помещениях с умеренным уровнем запыленности. Артикул б0041651 подойдет для монтажа в жилых, коммерческих и производственных зданиях, где требуется защита от случайного прикосновения к токоведущим частям.

Назначение и область применения

Корпус металлический ЩУРн-1/6 IP31 (285х190х145) предназначен для сборки распределительных щитов с установкой однополюсных и многополюсных автоматов, УЗО, счетчиков электроэнергии и других модульных устройств. Подходит для внутренней установки в помещениях с нормальной влажностью - квартирах, офисах, магазинах, производственных цехах. Защищает оборудование от механических повреждений и случайного контакта с токоведущими элементами.

Технические характеристики

• Форм-фактор: накладной корпус
• Размеры: 285×190×145 мм (Ш×В×Г)
• Глубина монтажа: 250 мм - обеспечивает свободное расположение проводов за задней стенкой
• Материал: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Наличие монтажной рейки: да - стандартизированная DIN-рейка для фиксации модульных устройств
• Наличие места под счетчик: да - специальная металлическая панель с возможностью крепления любых типов счетчиков
• Смотровое окно: есть - позволяет считывать показания счетчика без открывания дверцы
• Крышка: откидная, с замком и двумя ключами - обеспечивает безопасность и возможность пломбирования

Совместимость и монтаж

Корпус металлический ЩУРн-1/6 IP31 (285х190х145) совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Монтаж выполняется на стену с помощью саморезов через отверстия в задней стенке. Учитывайте глубину 250 мм - она необходима для прокладки кабелей и свободного доступа к клеммам. Откидная крышка фиксируется на шарнирах, что исключает ее выпадение при открытии. Кабели заводятся через предварительно подготовленные входные отверстия - они не имеют герметизации, поэтому при необходимости используйте кабельные вводы дополнительно.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для оборудования до 400 В переменного тока. Степень защиты IP31 гарантирует защиту от прикосновения к токоведущим частям пальцами или инструментами диаметром более 2,5 мм. Наличие замка и возможности опломбировки соответствует требованиям энергонадзора для учетных щитов. Гарантия от сквозной коррозии - 15 лет благодаря качественному порошковому покрытию.

Преимущества

• Жесткая сварная конструкция - не деформируется при нагрузках и длительной эксплуатации
• Интегрированная DIN-рейка - снижает время монтажа и улучшает организацию внутри щита
• Смотровое окно - позволяет контролировать показания счетчика без вскрытия
• Высокая прочность стали - выдерживает ударные нагрузки и вибрацию
• Порошковое покрытие - устойчиво к царапинам, химическим воздействиям и выгоранию
• Комплектация с замком и двумя ключами - исключает несанкционированный доступ

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 не защищает от дождя, снега и прямого попадания воды
• Не рекомендован для помещений с высокой влажностью (баня, бассейн, подвалы с постоянным конденсатом)
• Отсутствие кабельных вводов - требуются дополнительные компоненты для герметизации
• Не подходит для установки мощных аппаратов выше 63 А без проверки теплового режима
• Не используется в взрывоопасных средах - отсутствует сертификат взрывозащиты

Примеры использования

• Главный вводный щит в квартире - для установки однофазного счетчика и нескольких автоматов
• Распределительный щит на этаже офисного здания - для группового управления освещением и розетками
• Щит учета в торговом центре - для контроля расхода электроэнергии по секциям
• Локальный щит на производстве - для питания маломощных станков и систем автоматики

Практические советы

• Перед монтажом проверьте соответствие глубины корпуса (250 мм) и толщины стены - не допускайте перекрытия кабелей
• При использовании в условиях повышенной запыленности регулярно протирайте смотровое окно - пыль затрудняет чтение показаний
• Для увеличения степени защиты используйте кабельные вводы с уплотнителями - особенно при проходе через внешние стены
• При установке счетчика закрепите его на панели с помощью болтов, а не только на DIN-рейке - это повысит надежность
• Храните ключи от замка в одном месте - потеря одного ключа делает невозможным обслуживание без вскрытия
• Щит ЭРА ЩУРн-1/6 IP31 (артикул б0041651) можно использовать как базовый вариант перед доработкой под большие нагрузки - он легко масштабируем
