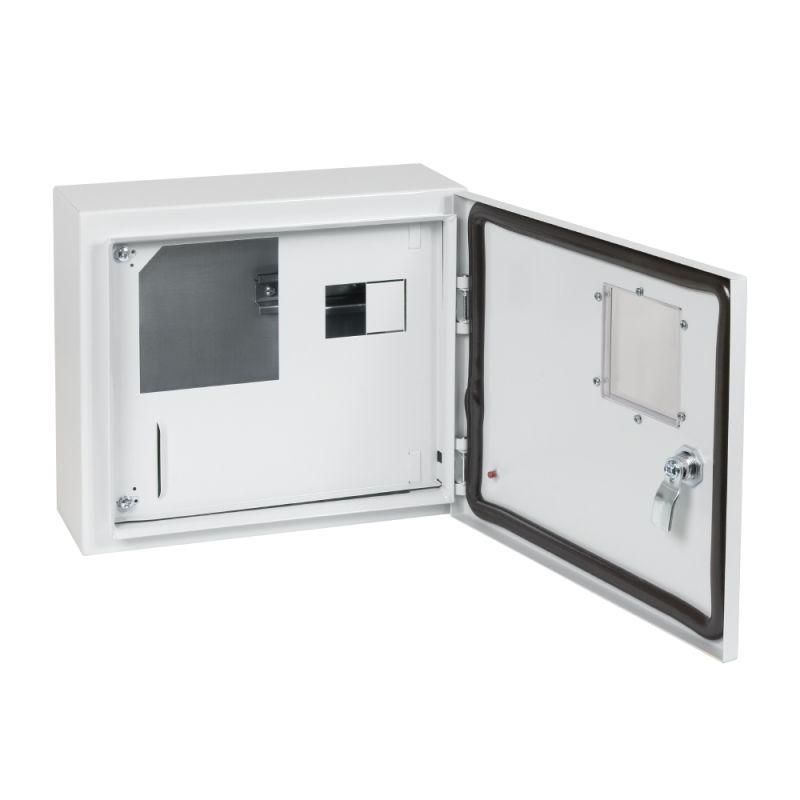

Корпус металлический ЩУРн-ПРО-1-МП/4-292х353х137-IP66-УХЛ1 с окном учета,1ф счетчик на МП, 4 мод., типоисполнение ПРО - 367473 КЭАЗ

Корпус металлический ЩУРн-ПРО-1-МП/4-292х353х137-IP66-УХЛ1 от КЭАЗ предназначен для установки однофазного счетчика и коммутационной аппаратуры в условиях улицы или неотапливаемых помещениях. Благодаря защите IP66 и прочному стальному корпусу, он обеспечивает надежную изоляцию оборудования от внешних воздействий - особенно важная функция при работе с многотарифными приёмниками.

Назначение и область применения

ЩУРн-ПРО-1-МП/4-292х353х137-IP66-УХЛ1 используется для сборки учетно-распределительных щитов, где требуется точный учёт потребления электроэнергии и защита цепей от перегрузок и коротких замыканий. Подходит для установки однополюсных автоматических выключателей, УЗО, счетчиков и других устройств на DIN-рейку. Применяется в жилых домах, многоэтажках, на объектах ЖКХ, в производственных зонах с открытым доступом, а также на улице - например, для ввода в частный дом или дачу.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Количество модулей DIN: 4 - позволяет разместить до четырёх стандартных модулей шириной 17,5 мм каждый
• Габариты: 292×353×137 мм - глубина 137 мм обеспечивает удобство прокладки проводов
• Номинальный ток: 125 А - допустимый максимальный ток через входные клеммы
• Класс защиты: II - двойная изоляция, не требует заземления корпуса
• Цвет: серый - соответствует промышленным стандартам
• Тип крышки: дверца с петлями - открывается на 180° для удобного обслуживания
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Смотровое окно: есть - позволяет считывать показания счетчика без вскрытия корпуса
• Способ монтажа: открытая установка - крепится на стену болтами
• Наличие монтажной панели: да - внутренняя рампа для фиксации DIN-рейки и компонентов
• Условия эксплуатации: УХЛ1 - работает при температуре от −40C до +40C

Совместимость и монтаж

ЩУРн-ПРО-1-МП/4-292х353х137-IP66-УХЛ1 совместим со всеми стандартными модулями DIN-рейки шириной 17,5 мм. Для монтажа используются крепежные проушины на задней стенке - достаточно просверлить отверстия в стене и закрепить корпус болтами M6. Монтажная панель внутри уже имеет отверстия под DIN-рейку, её можно сразу фиксировать. Провода подводятся сверху и снизу - рекомендуется использовать гофротрубу или кабель-каналы для защиты изоляции. Обязательно соблюдайте посадочные размеры: глубина 137 мм требует свободного пространства за корпусом минимум 150 мм для прокладки кабеля.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-3. Защита класса II исключает необходимость подключения PE-проводника к корпусу, что снижает риск возникновения потенциала на металле. Порошковое покрытие не содержит свинца и хрома(VI), безопасно при эксплуатации. Наличие системы пломбирования позволяет опечатывать корпус после проверки - важно для энергонадзора и контроля учёта.

Преимущества

• Водоотливной отгиб на нижней части корпуса - предотвращает скопление влаги внутри
• Крепежные проушины - обеспечивают устойчивую фиксацию даже на неровных поверхностях
• Скоба для шинок - позволяет аккуратно расположить N и PE-шину внутри, экономя место
• Система пломбирования - соответствует требованиям Росстандарта для учетных щитов
• Смотровое окно - исключает необходимость постоянного вскрытия корпуса для снятия показаний

Ограничения применения

Не применяется в средах с высокой концентрацией агрессивных паров (например, хлор, кислоты) - порошковое покрытие не рассчитано на химическую коррозию. Корпус не предназначен для установки в местах с постоянным прямым попаданием дождя без дополнительного козырька. Также не следует использовать в качестве основного распределительного щита для трёхфазных систем - этот вариант рассчитан только на одну фазу. Температурный диапазон УХЛ1 не предусматривает работу ниже −40C длительно - при экстремальных зимах требуется дополнительный обогрев.

Примеры использования

• Вводный щит на этаже многоквартирного дома с установкой многотарифного счётчика
• Учетный щит на фасаде частного дома для подключения от ЛЭП
• Распределительный пункт на производстве с контролируемым доступом
• Объекты ЖКХ, где требуется регулярный осмотр показаний без вскрытия

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (137 мм) не мешала прокладке кабелей - лучше оставить 15–20 см свободного пространства сзади
• Используйте термоусадочные трубки или кабельные вводы для герметизации отверстий под провода - это сохранит степень защиты IP66
• Пломбы устанавливаются на замок и смотровое окно - обязательно используйте официальные пломбы энергосбытовой компании
• При установке на улице выбирайте вертикальную ориентацию - так влага не будет скапливаться на крышке
• ЩУРн-ПРО-1-МП/4-292х353х137-IP66-УХЛ1 от КЭAZ - один из немногих корпусов с полноценной системой пломбирования в этом ценовом сегменте; не заменяйте его бюджетными аналогами без окна и замка
