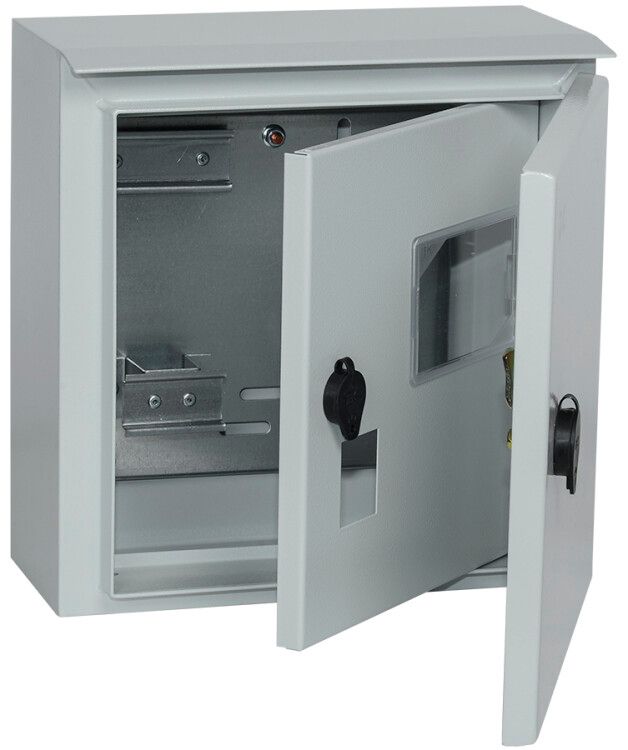

Корпус металлический ЩУ 1/1-1 У1 IP66 (ВхШхГ) 310x300x150мм TITAN | MKM51-N-04-54 IEK

Корпус металлический ЩУ 1/1-1 (310х300х150 мм) У1 IP66 от IEK - надежный накладной щит для сборки вводно-учетных устройств в условиях повышенной запыленности и влажности. Подходит для установки счетчиков и модульной аппаратуры в жилых домах, офисах и на производствах.

Назначение и область применения

Корпус ЩУ 1/1-1 предназначен для сборки вводно-учетных электрощитов - то есть мест, где устанавливают счетчики электроэнергии, автоматические выключатели и другие модульные устройства. Применяется в жилых зданиях, административных помещениях, на объектах промышленного назначения. Особенно актуален там, где требуется защита от внешних воздействий: на улице, в подъездах, цехах, подвалах.

Технические характеристики

• Габариты: 310×300×150 мм - компактный размер для ограниченного пространства
• Материал: листовая сталь толщиной 1 мм - прочная, устойчивая к механическим повреждениям
• Степень защиты: IP66 - полностью защищен от пыли и мощных струй воды из любого направления
• Климатическое исполнение: У1 - рассчитан на работу при температуре от −40C до +40C, в условиях умеренного климата
• Наличие места под счетчик: да - предусмотрено специальное отверстие и фиксация для однофазного или трехфазного счетчика
• Количество вводов: 2 отверстия диаметром 28 мм - расположены снизу корпуса, для ввода кабелей
• Количество модулей DIN: 1 - позволяет установить один ряд стандартных модулей (например, автоматический выключатель или УЗО)
• Наличие монтажной рейки: да - внутренняя DIN-рейка для крепления оборудования
• Дверь: металлическая, с замком - обеспечивает безопасность доступа
• Окно: да - позволяет считывать показания счетчика без открывания двери
• Откидная крышка: да - удобна для обслуживания и проверки соединений сверху
• Цвет: серый - соответствует стандартному цветовому решению промышленного оборудования
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ - соответствие техническим условиям производителя

Совместимость и монтаж

Корпус ЩУ 1/1-1 совместим с любыми модульными устройствами, установленными на DIN-рейку шириной 35 мм. Монтаж - накладной: крепится к стене с помощью анкеров или саморезов через отверстия в задней стенке. Для подключения кабелей используются два готовых отверстия Ø28 мм снизу - можно использовать кабельные вводы или герметичные муфты. Откидная крышка позволяет работать с верхними частями проводки без демонтажа всего корпуса.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015 и имеет степень защиты IP66, что гарантирует безопасную работу даже в сырых и пыльных средах. Наличие замка исключает несанкционированный доступ. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-235/19). Соответствует нормам безопасности для электрощитового оборудования в России и странах СНГ.

Преимущества

• Высокая защита IP66 - идеально для уличных и промышленных условий
• Встроенные отверстия под кабели снижают время монтажа
• Окно для считывания показаний - экономит время при плановой проверке
• Откидная крышка - упрощает диагностику и ремонт
• Прочная стальная конструкция - долговечность и устойчивость к деформации
• Поддержка DIN-рейки - совместимость с большинством современной аппаратуры

Ограничения применения

• Не предназначена для встраивания в стену - только накладной монтаж
• Один ряд DIN-модулей - недостаточно для сложных распределительных систем; требуются более крупные модели
• Нет встроенного терморегулятора или нагревателя - в холодных регионах возможна конденсация влаги внутри
• Комплектность некомплектная - необходимо дополнительно закупить кабельные вводы, болты, шайбы, заземление
• Не рекомендуется для помещений с химически активной средой - материал не устойчив к агрессивным веществам

Примеры использования

• Вводно-учетный щит в подвале многоквартирного дома
• Распределительный пункт на производстве с высокой запыленностью
• Наружный щит учета на дачном участке
• Аварийный ввод питания в офисном здании
• Установка перед счетчиком в коммунальных сетях

Практические советы

• Перед монтажом проверьте посадочные отверстия Ø28 мм - они должны точно совпадать с диаметром используемых кабельных вводов
• Для работы в условиях перепадов температур рекомендуется установить вентиляционные отверстия или осушители воздуха внутри корпуса
• При использовании в сырых местах - обязательно прокладывайте кабели через герметичные вводы, а не просто продевайте через отверстия
• При заказе учтите, что корпус не содержит крепежа - приобретайте саморезы, гайки и заземляющие шины отдельно
• Для удобства обслуживания выбирайте место установки с доступом с двух сторон - так проще работать с крышкой и дверью одновременно
• ЩУ 1/1-1 от IEK - оптимальный выбор для базовых задач учета, но для многофункциональных щитов лучше выбрать модель с большим количеством модулей
