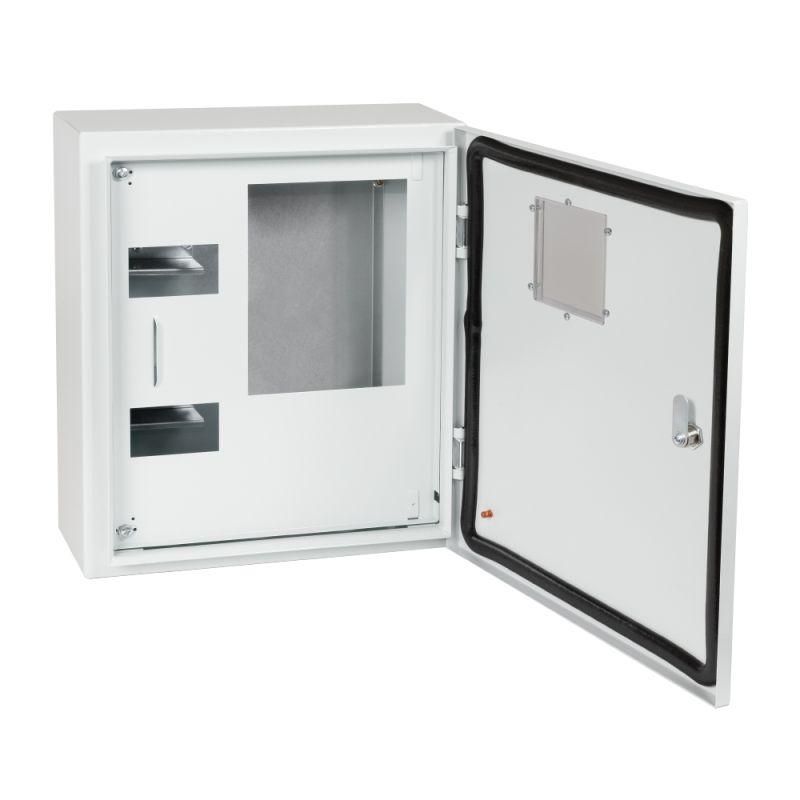

Корпус металлический ЩУРн-ПРО-3-МП/8-415х370х147-IP66-УХЛ1 с окном учета, 3ф счетчик на МП, 8 мод., типоисполнение ПРО - 367475 КЭАЗ

Корпус металлический ЩУРн-ПРО-3-МП/8-415х370х147-IP66-УХЛ1 от КЭАЗ предназначен для установки трехфазного многотарифного счетчика и коммутационной аппаратуры в условиях открытой наружной эксплуатации. Этот корпус обеспечивает надежную защиту оборудования от внешних воздействий и соответствует требованиям для работы в умеренном климате.

Назначение и область применения

ЩУРн-ПРО-3-МП/8-415х370х147-IP66-УХЛ1 используется для сборки учетно-распределительных щитов, где требуется одновременно измерить потребление электроэнергии и распределить нагрузку. Подходит для установки на фасадах зданий, в подъездах, на промышленных объектах и в местах, где необходимо защитить счетчик и автоматику от пыли, влаги и механических повреждений. Корпус рассчитан на использование с 3-фазным многотарифным прибором учета (МП) и модульными устройствами до 8 модулей шириной 17,5 мм каждый.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Габариты: 415×370×147 мм (Ш×В×Г)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Номинальный ток: 125 А - допустимый максимальный ток через входные клеммы
• Класс защиты: II - двойная изоляция, заземление корпуса обязательно
• Тип дверцы: одна полноформатная дверца с замком
• Наличие смотрового окна: да - позволяет считывать показания счетчика без открывания дверцы
• Монтажная панель: есть - для удобного крепления модульных устройств
• Способ установки: открытая - крепится на стену с помощью кронштейнов или болтов
• Климатическое исполнение: УХЛ1 - работает при температуре от -40C до +40C

Совместимость и монтаж

ЩУРн-ПРО-3-МП/8-415х370х147-IP66-УХЛ1 совместим со всеми стандартными DIN-рейками и модульными устройствами шириной 17,5 мм. Максимальное количество модулей - 8, что соответствует 140 мм свободного места на панели. Для монтажа счетчика предусмотрено специальное окно, позволяющее установить его так, чтобы экран был виден снаружи. Глубина корпуса 147 мм достаточна для размещения большинства современных многотарифных счетчиков, включая модели с выносными антенами. Крепление осуществляется на стену с помощью четырех отверстий в задней стенке. Обязательно используйте гидроизолирующие прокладки при проходе кабелей через вводы.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-3. Наличие класса защиты II гарантирует безопасность при случайном контакте с токоведущими частями. Порошковое покрытие защищает металл от коррозии даже в агрессивной среде. IP66 обеспечивает работу в условиях дождя, снега и запыленных площадках. Замок на дверце соответствует требованиям доступа только авторизованному персоналу - предотвращает несанкционированное вскрытие.

Преимущества

• Высокая степень защиты IP66 делает корпус пригодным для постоянной наружной эксплуатации
• Смотровое окно снижает необходимость вскрытия щита для снятия показаний
• Порошковое покрытие увеличивает срок службы в сравнении с обычной краской
• Жесткая монтажная панель исключает деформацию при затяжке креплений
• Исполнение УХЛ1 позволяет использовать корпус в холодных регионах России

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты)
• Не рекомендован для помещений с высокой концентрацией химически активных паров (например, кислотных цехов)
• Максимальная глубина 147 мм не позволяет установить крупногабаритные устройства типа преобразователей частоты
• Заземление корпуса обязательно - отсутствие заземляющего провода нарушает класс защиты II

Примеры использования

• Учет электроэнергии на многоэтажном жилом доме - установка на фасаде рядом с вводом
• Промышленный участок - распределительный щит с автоматами и счетчиком для контроля энергопотребления станков
• Административное здание - наружный щит для многотарифного учета в системе “умного” дома
• Объекты ЖКХ - установка в подвале или на улице для централизованного учета тепла и света

Практические советы

• Перед монтажом проверьте, что посадочные размеры вашего счетчика подходят под окно - некоторые модели требуют точного совпадения по форме
• Используйте кабельные вводы с резиновыми уплотнителями - они сохранят уровень IP66 после прокладки проводов
• При установке на вертикальную поверхность соблюдайте угол наклона не более 15° - иначе возможен залив воды в окно
• Для обслуживания оставьте минимум 60 см свободного пространства перед дверцей
• ЩУРн-ПРО-3-МП/8-415х370х147-IP66-УХЛ1 от КЭAZ - один из немногих корпусов с гарантированной совместимостью с сертифицированными счетчиками МП; всегда сверьтесь с каталогом производителя при выборе аппарата
