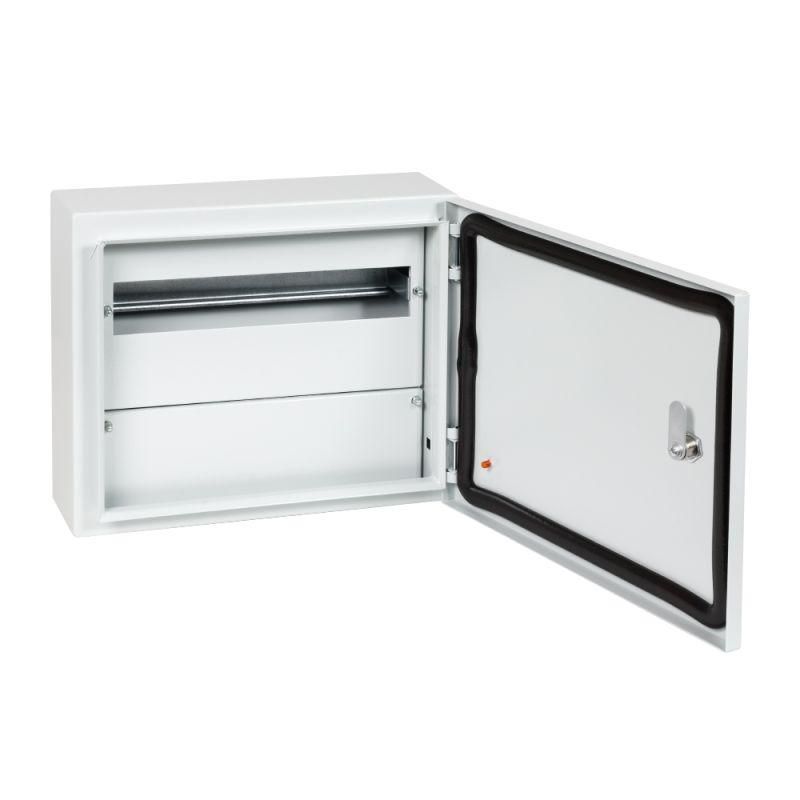

Корпус металлический ЩРн-ПРО-15-285х350х115-IP66-УХЛ1 15 модулей, типоисполнение ПРО - 367457 КЭАЗ

Корпус металлический ЩРн-ПРО-15-285х350х115-IP66-УХЛ1 15 модулей от КЭАЗ - это надёжная металлическая оболочка для сборки распределительного щита с 15 модулями DIN, рассчитанная на работу на улице и в условиях повышенной влажности. Подходит для монтажа вводно-распределительных устройств до 125 А.

Назначение и область применения

ЩРн-ПРО-15-285х350х115-IP66-УХЛ1 15 модулей используется для сборки распределительных щитов с модульной аппаратурой - автоматическими выключателями, УЗО, реле и другими устройствами. Применяется для ввода и распределения электроэнергии в сетях 220/380 В, обеспечивая защиту от перегрузок и коротких замыканий. Благодаря высокой степени защиты IP66 и классу УХЛ1, корпус подходит для установки на улице, в цехах, на объектах ЖКХ, промышленности и сельского хозяйства.

Технические характеристики

• Количество модулей DIN: 15
• Габариты: 285×350×115 мм (Ш×В×Г)
• Материал корпуса: сталь
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Номинальный ток: 125 А
• Тип крышки: дверца с уплотнителем
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Защитное покрытие: порошковое - устойчиво к коррозии, механическим повреждениям и воздействию агрессивной среды
• Цвет: серый
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Способ монтажа: открытая установка - крепится на стену или опорную поверхность
• Работает при температуре от -60C до +40C - соответствует климатическому исполнению УХЛ1

Совместимость и монтаж

Корпус совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется на вертикальную поверхность с помощью крепежных проушин, расположенных на задней стенке. Для фиксации используются болты M6 или саморезы. Глубина 115 мм позволяет разместить большинство однополюсных и двухполюсных автоматов, УЗО и комбинированных устройств. Шины PE и N можно закрепить на специальной скобе внутри корпуса. Не рекомендуется использовать для внутреннего монтажа в помещениях с ограниченным доступом - корпус спроектирован исключительно для открытой установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты II исключает необходимость подключения к системе заземления, что снижает риск возникновения потенциала на корпусе. Порошковое покрытие защищает металл от химической коррозии и механических ударов. Наличие водоотливного отгиба на нижней части дверцы предотвращает скопление влаги внутри.

Преимущества

• Высокая степень защиты IP66 - работает даже под дождём и в пыльных условиях
• Порошковое покрытие увеличивает срок службы в агрессивной среде
• Крепежные проушины обеспечивают прочное и точное крепление на любой поверхности
• Скоба для шинок упрощает организацию PE/N проводников
• Замок на дверце - безопасность и контроль доступа
• Конструкция с водоотливным отгибом минимизирует риск попадания влаги внутрь

Ограничения применения

• Не предназначена для герметичной установки в жидкой среде - IP66 не гарантирует длительное погружение
• Не подходит для установки в местах с постоянным воздействием паров кислот, щелочей или растворителей - порошковое покрытие имеет ограниченную химическую стойкость
• Глубина 115 мм недостаточна для установки крупногабаритных устройств (например, частотных преобразователей или больших контакторов)
• Не следует применять в условиях температур ниже -60C - материал теряет пластичность

Примеры использования

• Наружный распределительный щит на коттедже или производственном участке
• Щит управления насосной станцией на улице
• Распределительный пункт на автостоянке или в гаражном кооперативе
• Щит питания освещения на территории предприятия
• Автоматический ввод резерва (АВР) в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (115 мм) достаточна для всех установленных устройств - особенно если планируете использовать трехфазные автоматы с большим шагом
• При установке на стену используйте анкерные болты, а не саморезы, если стена бетонная или кирпичная - так повысите надёжность крепления
• Обязательно проложите кабели через вводные уплотнители - не допускайте открытия просветов, иначе нарушается защита IP66
• Проверяйте плотность прилегания дверцы после затяжки замка - уплотнитель должен равномерно деформироваться по всей окружности
• ЩРн-ПРО-15-285х350х115-IP66-УХЛ1 15 модулей от КЭAZ - один из самых распространённых решений для наружных щитов; выбирайте этот корпус, когда нужна долговечность, а не эстетика
