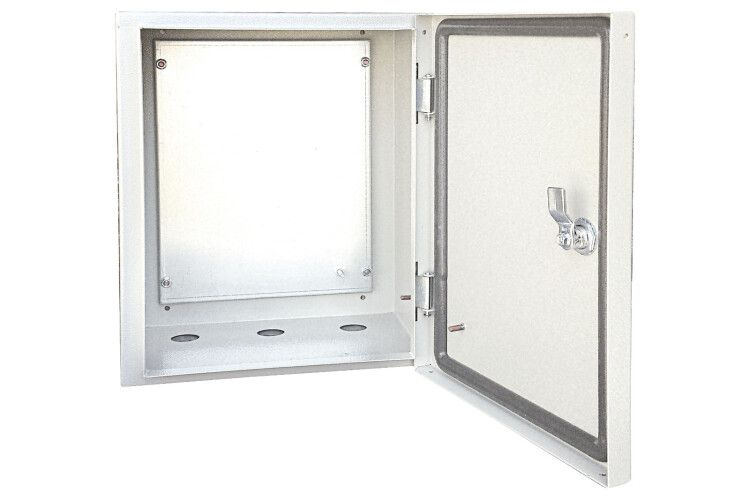

Щит с монтажной панелью ЩМП-1-1 IP66 (395х310х150) | SQ0905-0077 TDM

Щит с монтажной панелью ЩМП-1-1 IP66 (395х310х150) от TDM ELECTRIC предназначен для надёжной защиты электрооборудования в условиях улицы или сырых помещений. Корпус из стали с порошковым покрытием и монтажная панель толщиной 1,2 мм обеспечивают прочную основу для сборки силовых и управляющих систем.

Назначение и область применения

Щит с монтажной панелью ЩМП-1-1 IP66 (395х310х150) используется для сборки электрощитов различного назначения: автоматики, управления, распределения энергии, контроля оборудования. Подходит для установки вне помещений - например, на фасадах зданий, в кабельных колодцах, возле станков или конвейеров. Благодаря высокой степени защиты IP66, он выдерживает сильный дождь, пыль и воздействие агрессивной среды.

Технические характеристики

• Размеры корпуса: 395×310×150 мм
• Номинальный ток: 400 А
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Глубина внутреннего пространства: 150 мм
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Материал монтажной панели: оцинкованная сталь 1,2 мм
• Тип крышки: одинарная дверь закрытого типа с замком
• Цвет: серый (RAL 7032)
• Покрытие: текстурированный порошковый состав, устойчивый к коррозии
• Ударопрочность: IK10 - выдерживает удары до 20 Дж
• Количество кабельных вводов: 3 линейных отверстия
• Количество отверстий для фланцев: 3
• Способ монтажа: открытая установка на стену
• Элемент заземления: есть, интегрирован в монтажную панель

Совместимость и монтаж

Щит с монтажной панелью ЩМП-1-1 IP66 (395х310х150) рассчитан на монтаж на вертикальную поверхность. На задней стенке предусмотрены кронштейны для крепления болтами. Для точного расположения используйте уровень - допуск перекоса не более 2°. Кабельные вводы и фланцы позволяют подключить провода через гофру, муфты или переходники. Монтажная панель имеет стандартные крепёжные отверстия под DIN-рейки и оборудование до 400 А. Не рекомендуется использовать для скрытой установки - корпус не предназначен для заливки бетоном или монтажа в нишу.

Безопасность и стандарты

• Стандарт соответствия: EN 50102 (по уровню ударопрочности IK10)
• Изготовление: полностью проваренные сварные швы - гарантируют герметичность IP66
• Петли усиленные, с оцинкованным шплинтом - предотвращают деформацию при частом открывании
• Замок обеспечивает доступ только авторизованному персоналу

Преимущества

• Высокая стойкость к коррозии благодаря порошковому покрытию RAL 7032
• Жесткая оцинкованная монтажная панель - не прогибается под нагрузкой
• Встроенный элемент заземления - снижает риск повреждения оборудования
• Комплектация: всё необходимое для монтажа уже в наличии - кронштейны, панель, замок, вводы
• Ударопрочность IK10 - подходит для мест с возможным механическим воздействием

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не равен IP68
• Не подходит для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Максимальная температура эксплуатации - не указана; при работе выше +50 C проверьте нагрев оборудования внутри
• Площадь монтажной панели ограничена - не подходит для крупных щитов с большим числом модулей
• Отсутствует возможность встраивания в стену - только наружная установка

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт для освещения парковой территории
• Корпус для контроллера автономного конвейера на заводе
• Аварийный выключатель на объекте с повышенной запылённостью
• Щит для питания датчиков в условиях сырости (например, в канализационном колодце)

Практические советы

• Перед монтажом проверьте, что отверстия под кабели совпадают с вашими вводными трубами - при необходимости используйте адаптеры
• При использовании в холодном климате убедитесь, что внутри не образуется конденсат - можно установить терморегулятор или нагреватель
• Порошковое покрытие не требует окраски, но при царапинах лучше обработать её антикоррозийным спреем
• Длина кабеля до первого ввода должна быть достаточной - не затягивайте провода слишком туго
• Щит с монтажной панелью ЩМП-1-1 IP66 (395х310х150) от TDM ELECTRIC легко сочетается с другими изделиями серии - выбирайте одинаковые модели для унификации проекта
