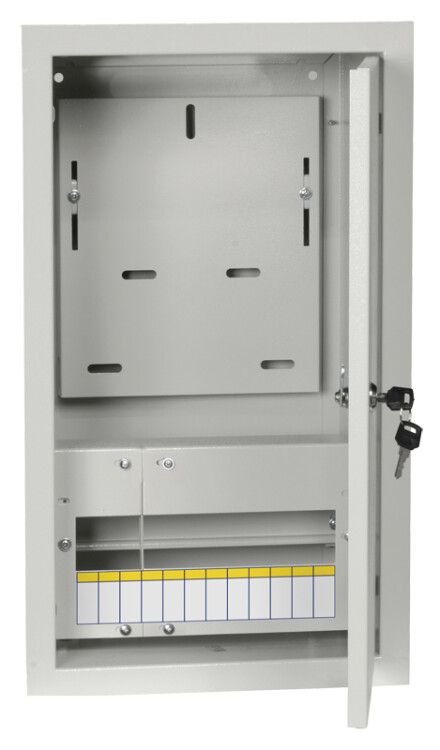

Корпус металлический ЩУРв-3/12зо-1 36 УХЛ3 (ВхШхГ) 505x275x170мм IP31 TITAN | MKM35-V-12-31-ZO IEK

Корпус металлический ЩУРв-3/12 (505x275x170) IP31 и ЩУРв-3/12 (550x320x165) IP31 от бренда IEK предназначен для установки внутри помещений и используется как основа для сборки щита учёта и распределения электроэнергии. Оба варианта корпуса ЩУРв-3/12 поддерживают монтаж 12 модулей на DIN-рейке, имеют место под счётчик и подходят для систем до 400 В. Артикул mkm35-v-12-31-zo соответствует одной из комплектаций этой серии TITAN.

Назначение и область применения

Корпус ЩУРв-3/12 применяется для создания внутренних электрощитов, где требуется учёт и распределение электроэнергии в бытовых и административных зданиях. Подходит для установки автоматических выключателей, УЗО, контакторов и других модульных устройств. Наличие специального отсека под счётчик позволяет использовать его как щит учёта. Применяется в жилых домах, офисах, торговых центрах и на объектах с небольшой нагрузкой - там, где нужна надёжная, но недорогая защита сети от перегрузок и КЗ.

Технические характеристики

• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикального каплевого конденсата; не предназначена для влагонепроницаемости или пылезащиты в условиях улицы;
• Количество модулей DIN: 12 - позволяет разместить до 12 стандартных автоматов шириной 17,5 мм каждый;
• Материал: листовая сталь толщиной 0,8–1,0 мм - обеспечивает механическую прочность, но требует осторожности при монтаже;
• Глубина монтажа: 165 мм - оптимальна для компактных решений, но ограничивает использование крупных устройств;
• Количество вводов: два - по одному отверстию 140×30 мм сверху и снизу для ввода кабеля;
• Климатическое исполнение: УХЛ3 - допустимо применение в помещениях с температурой от −25C до +40C и относительной влажностью до 90%;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии коррозии;
• Цвет: серый - стандартный цвет для промышленных щитов;
• Наличие DIN-рейки: да - уже установленная, готова к монтажу оборудования;
• Наличие откидной крышки: да - удобна для обслуживания без демонтажа;
• Наличие окна: да - позволяет видеть положение рубильника или индикаторов;
• Наличие замка: да - защищает от несанкционированного доступа;
• Нормативный документ: YKM.001.2015 ТУ - технические условия производителя IEK.

Совместимость и монтаж

Корпус ЩУРв-3/12 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Монтаж осуществляется только внутренним способом - в стенную нишу или на стену с предварительным креплением через отверстия в задней стенке. Для фиксации используйте анкеры или саморезы. Открытые вводы позволяют провести кабель снизу или сверху - выбирайте вариант исходя из маршрута подвода. Учитывайте глубину 165 мм: не все устройства с большими радиаторами или габаритными катушками поместятся без переделки.

Безопасность и стандарты

Корпус ЩУРв-3/12 соответствует требованиям ТУ YKM.001.2015, что гарантирует соответствие базовым нормам безопасности для внутреннего использования. Защита IP31 не обеспечивает герметичность - не применяйте в сырых, пыльных или наружных условиях. Замок и откидная крышка снижают риск случайного включения или доступа посторонних лиц. Все элементы выполнены из стали без покрытия - при длительном воздействии влаги возможна коррозия, особенно в местах резки и сверления.

Преимущества

• Уже установленная DIN-рейка экономит время монтажа;
• Два ввода обеспечивают гибкость подвода кабелей - можно выбрать наиболее удобный маршрут;
• Наличие окна и откидной крышки упрощают диагностику и обслуживание;
• Замок повышает безопасность в общественных и коммерческих помещениях;
• Серый цвет и унифицированные размеры делают корпус совместимым с другими изделиями серии TITAN;
• Поддержка установки счётчика - позволяет использовать один корпус сразу для двух задач: учёта и распределения.

Ограничения применения

• Не подходит для наружной установки - степень защиты IP31 не защищает от осадков и пыли;
• Ограниченная глубина (165 мм) не позволяет установить некоторые мощные автоматы, преобразователи частоты или большие УЗО;
• Материал - обычная сталь без антикоррозийного покрытия - требует сухих условий эксплуатации;
• Комплектация некомплектная - не содержит автоматов, клеммы, шины, кабели, крепёж для монтажа на стену;
• Не рекомендуется для высоконагруженных промышленных объектов - рассчитан на бытовые и малые коммерческие системы.

Примеры использования

• Главный щит учёта в квартире - счётчик, вводной автомат, несколько групп розеток и освещения;
• Распределительный щит в офисе - управление светом, кондиционером, компьютерами;
• Щит на этаже многоквартирного дома - распределение энергии между несколькими квартирами;
• Аппаратный щит в небольшом магазине - питание холодильников, POS-терминалов, сигнализации.

Практические советы

• Перед монтажом проверьте, чтобы отверстия для ввода кабеля совпадали с направлением подвода - лучше заранее продумать трассировку;
• При сверлении дополнительных отверстий обязательно обработайте кромки против коррозии - сталь тонкая и легко ржавеет;
• Если планируете использовать много устройств, убедитесь, что суммарная ширина не превышает 12 модулей - даже при плотной укладке;
• Для долговечности в помещениях с повышенной влажностью (например, подвалы) дополнительно смажьте крепёж и края двери силиконовой смазкой;
• Обязательно закрепите корпус на стене - он несамостоятелен и может выпасть при открывании двери, если не зафиксирован;
• Выбирайте модель с размером 550x320x165, если планируете размещать длинные устройства или делать запас на будущее - она немного просторнее.
