Корпус металлический ЩМП-100.80.30 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-100-080-030-66 IEK

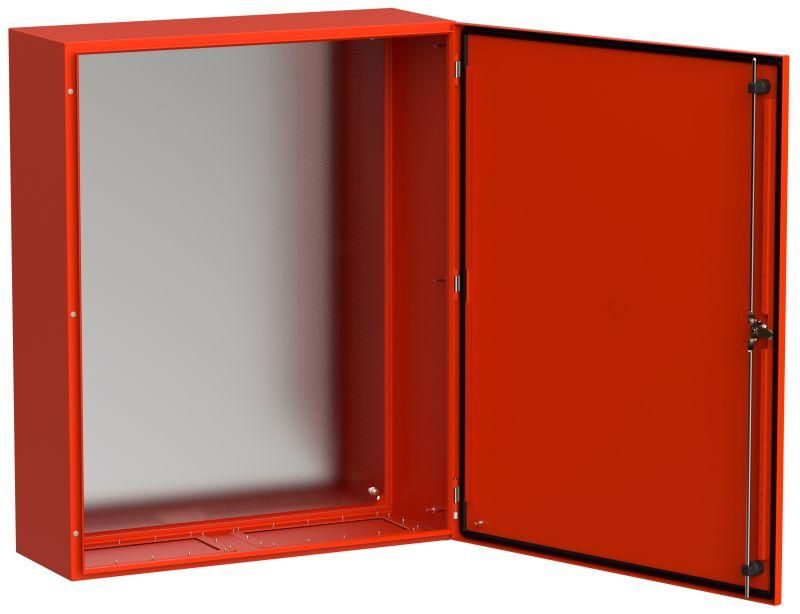

Корпус металлический ЩМП-100.80.30 УХЛ1 IP66 RAL3020 от IEK (ИЭК) - это готовый щит с монтажной панелью для наружной установки, рассчитанный на работу в сложных условиях. Продукт из серии TITAN предназначен для компоновки оборудования систем пожарной автоматики, управления насосами и других промышленных решений, где важны защита от внешних воздействий и долгий срок службы.

Назначение и область применения

Корпус ЩМП-100.80.30 УХЛ1 IP66 RAL3020 используется для монтажа электрооборудования, требующего высокой степени защиты. Подходит для установки на улице, в неотапливаемых помещениях, на промышленных объектах: котельных, насосных станциях, пожарных щитах, зонах с повышенной влажностью или запылённостью. Благодаря уличному исполнению и классу защиты IP66, он выдерживает дождь, снег, пыль и прямые брызги воды. Номинальный ток до 630 А позволяет размещать внутри автоматы, контакторы, термические реле и другие устройства средней и большой мощности.

Технические характеристики

• Тип изделия: Щит с монтажной панелью - внутренняя плита для фиксации аппаратов, упрощает сборку и обслуживание
• Материал корпуса: сталь с толщиной стенок 1 мм - обеспечивает жесткую конструкцию, устойчивость к деформациям
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды с любого направления
• Цвет: RAL 3020 (красный) - стандартизированный цвет, легко узнаваем в промышленной среде
• Уличное исполнение: да - материал и покрытие рассчитаны на перепады температур, влажность, коррозию
• Номинальный ток: 630 А - допустимая нагрузка на входную группу, не является пределом для всех устройств внутри
• Способ монтажа: открытая установка - крепится к стене, опоре или фундаменту через отверстия в боковых стенках
• Наличие замка: да - одноключевой механизм для доступа к внутреннему оборудованию
• Тип дверцы: одинарная - открывается на петлях, удобна для осмотра и ремонта
• Тип крышки: закрытого типа - полностью защищает верхнюю часть от попадания влаги и мусора
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании

Совместимость и монтаж

Корпус ЩМП-100.80.30 УХЛ1 IP66 RAL3020 совместим со всеми типами DIN-рейки, клеммными колодками и модульным оборудованием, соответствующим ГОСТ Р МЭК 60947. Для монтажа используются четыре крепёжных отверстия на боковых стенках - шаг 100–120 мм. Перед установкой проверьте посадочные размеры: габариты корпуса 100×80×30 см позволяют разместить до 20–25 модулей стандартной шириной 17,5 мм. Монтажная панель имеет отверстия под болты M4–M6, что упрощает фиксацию крупных элементов, таких как частотники или силовые блоки. Не рекомендуется использовать для подвесной установки без дополнительной рамы - вес с оборудованием может достигать 50 кг.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Краска RAL 3020 нанесена методом порошкового напыления - устойчива к механическому воздействию и химическим агрессивным средам. Серия TITAN прошла тестирование на циклы коррозии и температурные нагрузки, что подтверждает соответствие классу УХЛ1 (умеренный и холодный климат). Все сварные швы выполнены с контролем качества на современном роботизированном участке производства.

Преимущества

• Высокая степень защиты IP66 - идеально для улицы и сырых помещений
• Жёсткая стальная конструкция - минимизирует риск повреждения при ударах или вибрации
• Готовая монтажная панель - экономит время на сборке, исключает необходимость самостоятельного крепления плат
• Надёжный замок - предотвращает несанкционированный доступ
• Долгий срок службы - снижает затраты на замену и техобслуживание
• Цвет RAL 3020 - соответствует нормам безопасности для пожарных систем

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат взрывозащиты Ex
• Не рассчитан на постоянное погружение в воду - IP66 не равно IP68
• Толщина стали 1 мм - недостаточна для установки в местах с высокими механическими нагрузками (например, рядом с грузовым транспортом)
• Работает при температуре от −40C до +40C - вне этого диапазона возможна потеря герметичности или хрупкость материалов
• Не содержит встроенной системы вентиляции - при длительной работе нагревающегося оборудования требуется дополнительное охлаждение

Примеры использования

• Шкаф управления пожарными насосами на территории завода
• Распределительный щит сигнализации и контроля доступа на автостоянке
• Корпус для автоматического выключения света при пожаре в подземном паркинге
• Щит управления системой противопожарной защиты в многоэтажном жилом доме
• Внешний пункт управления насосной станцией водоснабжения

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточный радиус изгиба - корпус глубокий (30 см), но входные каналы малы
• Используйте резиновые вводы с уплотнением для кабелей - они сохранят уровень IP66
• При установке на улице выбирайте место с минимальным прямым воздействием солнца - красный цвет (RAL 3020) сильно нагревается
• Для больших нагрузок (>500 А) используйте медные шины вместо многожильных кабелей - снизите потери и нагрев
• Регулярно проверяйте состояние уплотнителей дверцы - они служат 5–7 лет, после чего требуют замены
• Не забывайте про заземление - корпус должен быть надёжно связан с контуром заземления объекта
