Корпус металлический ЩМП-120.75.30 ЭРА OPTIMA c.12.7.3.5 (1200х750х300) У2 IP54 - Б0061608

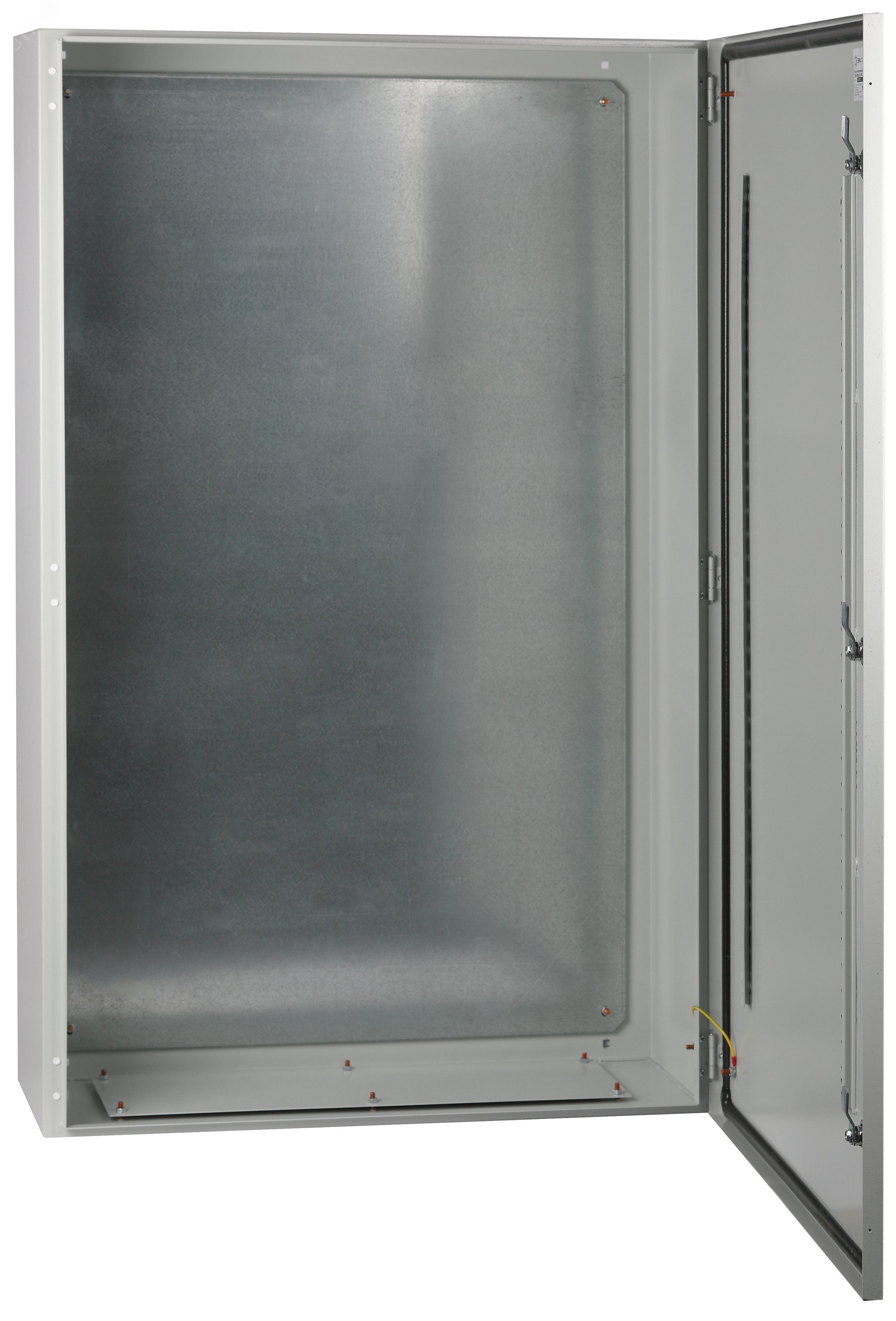

Корпус металлический ЩМП-120.75.30 (1200х750х300) У2 IP54 от бренда ЭРА - это прочный шкаф с монтажной панелью, предназначенный для защиты электрооборудования в условиях повышенной запыленности и влажности. Артикул б0061608 подходит для монтажа в промышленных и коммерческих объектах, где требуется надежная защита от внешних воздействий.

Назначение и область применения

Корпус металлический ЩМП-120.75.30 (1200х750х300) У2 IP54 используется для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств управления, клеммных колодок и других компонентов систем распределения электроэнергии и автоматизации. Подходит для установки на открытых площадках, в цехах, на насосных станциях, вентиляционных узлах и других местах с риском попадания пыли, влаги или механических повреждений.

Технические характеристики

• Размеры: 1200×750×300 мм (высота × ширина × глубина)
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но пыль не проникает в достаточном количестве, чтобы нарушить работу) и от брызг воды со всех сторон
• Класс защиты: I - заземление корпуса обязательно через контакт заземления
• Номинальный ток: 400 А - максимальный допустимый ток через вводные устройства, не относится к самому корпусу
• Цвет: 7035 RAL (серый матовый)
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к коррозии, царапинам и химическим воздействиям
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 метра)
• Тип двери: одинарная, съемная и перенавешиваемая
• Тип крышки: закрытого типа - не открывается сверху
• Наличие замка: да - стандартный механизм для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - из оцинкованной стали, толщиной 0,8–1,5 мм, с усиленными точками крепления
• Количество отверстий для фланцев: 3 - для ввода кабелей с гильзами или муфтами
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Сохранение работоспособности: работает при температуре от -40C до +55C (по классу У2)

Совместимость и монтаж

Корпус металлический ЩМП-120.75.30 (1200х750х300) У2 IP54 совместим с любым оборудованием, рассчитанным на DIN-рейку или крепление на плоскую поверхность. Монтажная панель позволяет фиксировать устройства с помощью стандартных крепежей. Для установки используйте четыре отверстия на задней стенке - они расположены по углам. Кабельный ввод осуществляется через три подготовленных отверстия с возможностью установки фланцев или вводных уплотнителей. Дверь легко снимается и переустанавливается на другую сторону - удобно при ограниченном доступе с одной стороны.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 14254 по степени защиты IP54. Класс защиты I требует обязательного подключения к контуру заземления. Конструкция исключает возможность случайного прикосновения к токоведущим частям при закрытой двери. Ударопрочность IK08 соответствует нормам для промышленного оборудования. Порошковое покрытие не содержит свинца и других токсичных веществ.

Преимущества

• Жесткая сварная конструкция - не деформируется при нагрузке и вибрации
• Двухкомпонентный уплотнитель двери - обеспечивает долговечную герметичность даже при перепадах температур
• Z-профили на дверях - позволяют дополнительно крепить оборудование и усиливают конструкцию
• Оцинкованная монтажная панель - устойчива к коррозии внутри корпуса
• Порошковое покрытие - сохраняет цвет и целостность более 10 лет при правильной эксплуатации
• Открытая установка - не требует ниш или специальных условий монтажа

Ограничения применения

• Не предназначен для погружения в воду или постоянного воздействия струй воды - IP54 не гарантирует защиту от напора
• Внутренняя глубина 0 мм - указывает на то, что внутренние размеры равны внешним; не оставляет места для теплообменника или воздушного зазора - необходимо учитывать тепловыделение оборудования
• Отсутствие вентиляции - не рекомендуется для помещений с высокими температурами (>45C) и мощным нагревом оборудования без принудительного охлаждения
• Нет встроенных терморегуляторов или обогревателей - при минусовых температурах возможно образование конденсата
• Не подходит для взрывоопасных зон - не имеет сертификата Ex

Примеры использования

• Распределительный щит на входе в производственный участок
• Шкаф управления насосной станцией
• Корпус для автоматики конвейера в пищевой промышленности
• Щит для системы видеонаблюдения на улице
• Распределительный пункт на территории складского комплекса

Практические советы

• Перед монтажом проверьте, что все кабели подходят по диаметру к отверстиям - используйте вводные уплотнители для сохранения IP54
• При установке на вертикальную поверхность соблюдайте угол наклона не более 15° - иначе вода может скапливаться на крышке
• Используйте только болты M6 или крупнее для крепления корпуса - меньшие крепежи не обеспечивают необходимую жесткость
• При использовании в холодных регионах добавьте термостатический обогреватель и вентилятор - корпус не имеет встроенного климатического контроля
• При необходимости увеличения числа вводов - можно просверлить дополнительные отверстия, но после этого восстановите герметичность силиконовым герметиком
• Щит ЩМП-120.75.30 (1200х750х300) У2 IP54 от ЭРА - один из самых популярных в своей категории благодаря сочетанию цены, прочности и надежности. Артикул б0061608 часто выбирают для проектов с жесткими сроками и бюджетом.
