Корпус металлический ЩМП-40.40.25 ЭРА OPTIMA c.4.4.2_5 (400х400х250) У2 IP54 - Б0061598

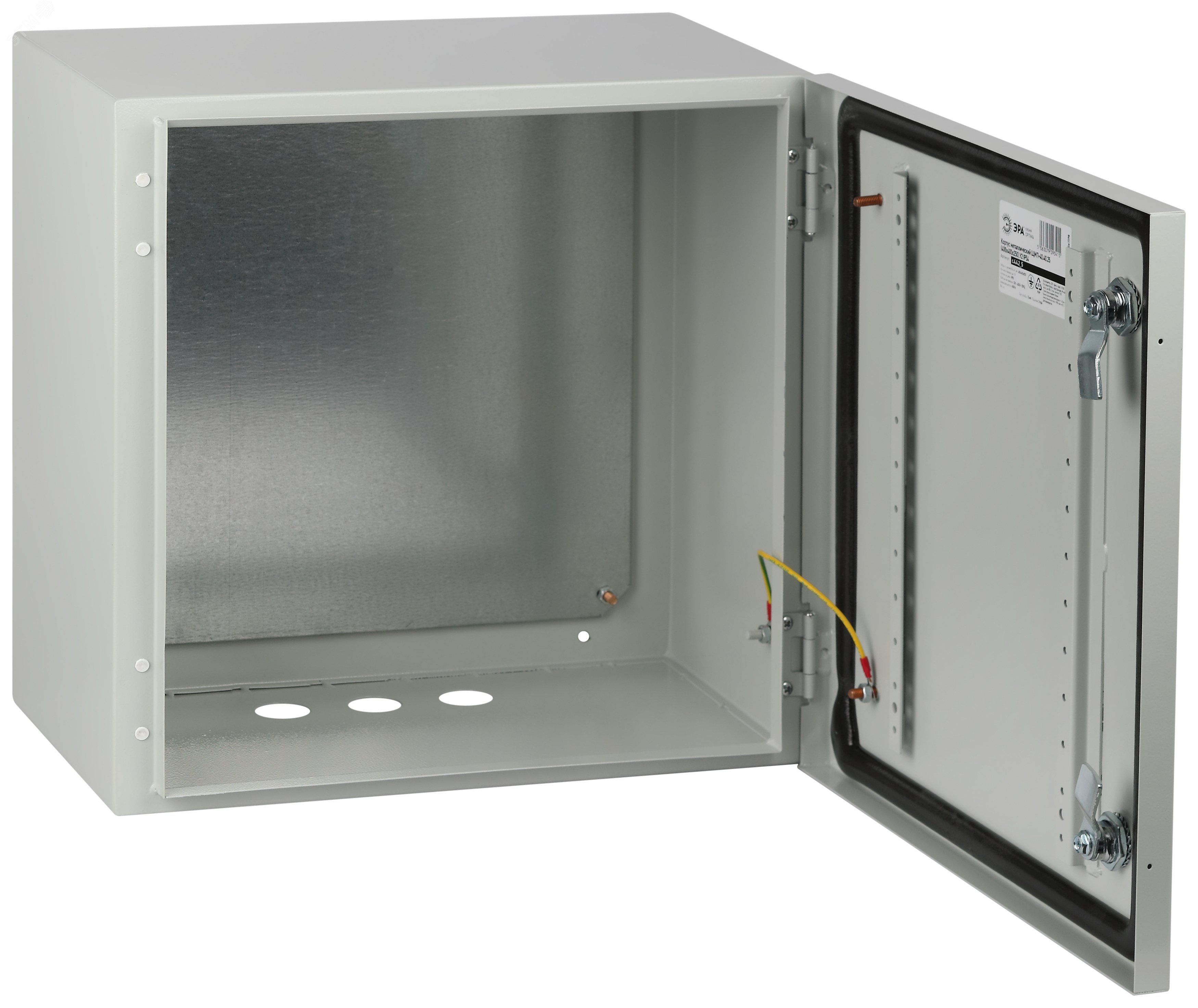

Корпус металлический ЩМП-40.40.25 (400х400х250) У2 IP54 ЭРА OPTIMA c.4.4.2_5 - это прочный металлический шкаф с монтажной панелью, предназначенный для защиты электрооборудования в условиях повышенной запыленности и влажности. Бренд ЭРА предлагает эту модель как часть серийной линейки надежных решений для промышленной автоматизации и распределения энергии.

Назначение и область применения

Корпус металлический ЩМП-40.40.25 (400х400х250) У2 IP54 ЭРА OPTIMA c.4.4.2_5 используется для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, устройств управления. Подходит для установки в цехах, на объектах ЖКХ, на производстве, в насосных станциях и других местах с агрессивной средой. Защита IP54 позволяет использовать шкаф даже в помещениях с возможным попаданием брызг воды и пыли.

Технические характеристики

• Размеры корпуса: 400×400×250 мм (Ш×Г×В)
• Материал: сталь с порошковым покрытием (цвет 7035 RAL)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Толщина стенок: 0,8 мм
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 метра)
• Количество кабельных вводов: 3 - готовы к установке гильз или фитингов
• Наличие монтажной панели: да, из оцинкованной стали, толщиной 0,8–1,5 мм
• Тип двери: одинарная, съемная и перенавешиваемая
• Запирающий механизм: есть, с ключом
• Тип крышки: закрытый тип - полная герметизация верха
• Класс защиты: I - заземление через корпус обязательно
• Количество модулей: 0 - не рассчитан на DIN-рейку, требует самостоятельной фиксации компонентов
• Внутренняя глубина: 0 мм - указание некорректно; фактическая внутренняя глубина соответствует внешней (250 мм), так как нет внутренних выступов

Совместимость и монтаж

Корпус металлический ЩМП-40.40.25 (400х400х250) У2 IP54 ЭРА OPTIMA c.4.4.2_5 монтируется методом открытой установки - крепится напрямую к полу, стене или платформе болтами через отверстия в основании. Для удобства сборки предусмотрено три предварительно подготовленных кабельных ввода. Монтажная панель уже установлена внутри - можно сразу крепить оборудование саморезами или хомутами. Дверь легко снимается и переустанавливается на другую сторону - это полезно при ограниченном доступе с одной стороны. Уплотнитель двери - двухкомпонентный, долговечный, не трескается при температурных перепадах.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для низковольтного оборудования класса I. Наличие заземляющего вывода (через корпус) гарантирует безопасность при работе с токоведущими элементами. Порошковое покрытие не содержит токсичных веществ, соответствует экологическим нормам РФ. Ударопрочность IK08 подтверждает соответствие международному стандарту IEC 62262. Температурный режим эксплуатации - У2 (по ГОСТ 15150): от –25C до +40C, допускается влажность до 80% при 25C.

Преимущества

• Жесткая сварная конструкция - не деформируется при нагрузках и вибрациях
• Высокая степень защиты IP54 - снижает риск отказов из-за пыли и влаги
• Съемная и перенавешиваемая дверь - упрощает обслуживание в труднодоступных местах
• Z-профили на дверях - позволяют дополнительно крепить устройства без сверления
• Порошковое покрытие - устойчиво к механическим повреждениям, коррозии и химическому воздействию
• Монтажная панель с усиленными точками крепления - поддерживает тяжелое оборудование

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в воду или высоким уровнем паров кислот/щелочей
• Отсутствие DIN-реек - требуется ручная фиксация аппаратов, что увеличивает время монтажа
• Внутренний объем ограничен (250 мм глубины) - не подходит для крупных преобразователей или блоков с большими радиаторами
• Нет встроенных терморегуляторов или вентиляции - при нагреве оборудования необходимо предусматривать принудительное охлаждение
• Не рекомендован для наружной установки без дополнительного козырька - хотя IP54 защищает от брызг, длительное воздействие дождя может вызвать конденсацию

Примеры использования

• Щит управления насосной станцией в канализационном коллекторе
• Распределительный щит на участке конвейера в пищевой промышленности
• Корпус для PLC и реле в цехе с высокой запыленностью
• Аппаратный шкаф для системы автоматического освещения во дворе
• Локальный щит питания датчиков и исполнительных механизмов в теплице

Практические советы

• Перед монтажом проверьте, чтобы кабельные вводы совпадали с диаметром используемых вводных муфт - стандартные размеры 16–25 мм
• Используйте антивибрационные прокладки под корпус, если он установлен на vibrating оборудовании
• При использовании в холодных условиях (ниже –15C) убедитесь, что уплотнитель не стал хрупким - перед установкой прогрейте его до комнатной температуры
• Для тяжелых компонентов (например, частотных преобразователей) крепите их к монтажной панели минимум в четырех точках
• Не забудьте провести заземление корпуса - контакт должен быть надежным, сопротивление менее 0,1 Ом
• Щит ЭРА OPTIMA c.4.4.2_5 - один из самых популярных в своей категории благодаря сочетанию цены, качества и наличия в наличии
