Корпус ЩРв-108 (3х36) TITAN 5 630х885х130 IP31 бел. метал. IEK TI5-50-V-3X036-31

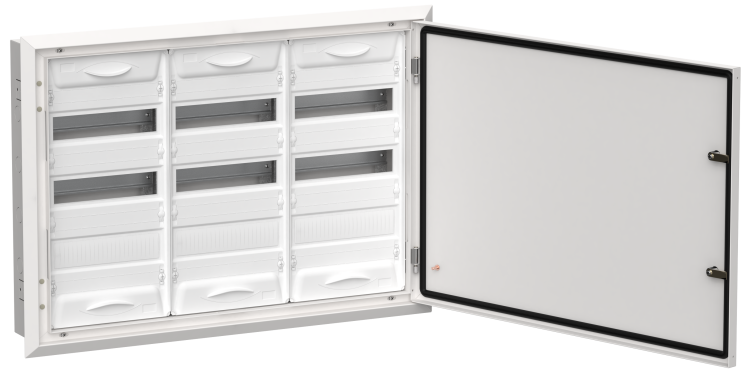

Корпус металлический ЩРв-108 (3х36) 630х885х130 мм IP31 белый (две двери) от бренда IEK предназначен для компактной сборки распределительного щита с модульной аппаратурой. Этот щит, выполненный из стали и защищённый по классу IP31, подходит для скрытой установки в помещениях с нормальной влажностью. Артикул ti5-50-v-3x036-31 соответствует серии TITAN 5.

Назначение и область применения

Корпус ЩРв-108 используется для сборки распределительных щитов, где требуется ввод и распределение электроэнергии на напряжение 230/400 В. Он обеспечивает защиту от токов перегрузки и короткого замыкания. Подходит для установки в жилых, офисных и промышленных зонах - например, в этажных щитовых, подъездных щитках, кабинетах, цехах с контролируемой средой. Не применяется во влажных, пыльных или наружных условиях.

Технические характеристики

• Общий размер: 630×885×130 мм (Ш×В×Г)
• Модульная ширина: 108 модулей (стандарт 17,5 мм на модуль)
• Количество рядов: 3 вертикальных ряда
• Материал корпуса: окрашенная сталь, цвет - белый
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально
• DIN-рейка: установлены три рейки (по одной в каждом ряду)
• Тип крышки: закрытого типа, с двумя дверями
• Способ монтажа: скрытая установка в стене
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-108 совместим со всеми типами модульной аппаратуры, устанавливаемой на DIN-рейку: автоматические выключатели, УЗО, реле, счетчики, коммутационные устройства. Для монтажа необходимо подготовить нишу в стене с габаритами не менее 650×900×150 мм - с запасом на теплоизоляцию и фиксацию. Крепление осуществляется через предварительно смонтированные кронштейны или анкерные болты. Обязательно проверьте глубину ниши: корпус имеет толщину 130 мм, и требует свободного пространства для открывания дверей.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-2 для распределительных устройств низкого напряжения. Защита IP31 исключает попадание крупных инструментов и вертикально падающей влаги, что делает его безопасным для внутренней установки. Материал корпуса - сталь с порошковым покрытием, устойчивым к механическим повреждениям и коррозии в сухих условиях.

Преимущества

• Высокая вместимость: 108 модулей позволяют разместить комплексную систему защиты и учёта
• Удобство обслуживания: две двери обеспечивают доступ к каждому ряду без демонтажа всего щита
• Жесткая конструкция: стальной корпус сохраняет форму при нагрузке и не деформируется при монтаже
• Чистый внешний вид: белый цвет легко сочетается с интерьером помещений
• Долговечность: срок службы 15 лет при правильном монтаже и эксплуатации

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, пыли или высокой влажности
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)
• Скрытое крепление требует капитального ремонта стены при необходимости замены или модернизации
• Не рекомендуется использовать в местах с частыми температурными колебаниями выше +40C или ниже -5C

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления освещением в офисном здании
• Распределительный пункт на производстве для питания станков и оборудования 230/400 В
• Центральный щит в административном помещении с большим числом групп автоматических выключателей

Практические советы

• Перед монтажом рассчитайте количество модулей: каждый автомат занимает 1–2 модуля, УЗО - 2–4, поэтому планируйте запас минимум 10–15%
• Убедитесь, что провода имеют достаточную длину для подключения к DIN-рейкам - особенно при скрытом монтаже
• При установке используйте термостойкие клеммы и изолирующие элементы, чтобы избежать нагрева в плотно укомплектованном щите
• Проверьте соответствие посадочных отверстий в стене: корпус ЩРв-108 требует точного совпадения размеров, иначе возможны проблемы с герметичностью и фиксацией
• Артикул ti5-50-v-3x036-31 - часть серии TITAN 5; все комплектующие этой серии совместимы между собой, что упрощает замену деталей
