Корпус ЩРв-216 (3х72) TITAN 5 1005х885х130 IP31 сер. метал. IEK TI5-50-V-3X072-31-7035

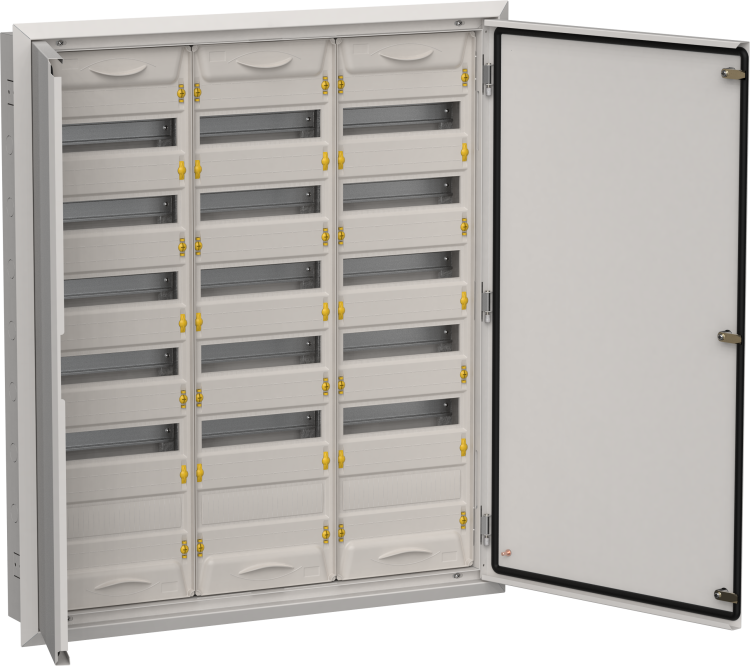

Корпус металлический ЩРв-216 (3х72) 1005х885х130мм IP31 серый от IEK (ИЭК) предназначен для компактной сборки распределительных щитов в помещениях с умеренной влажностью. Артикул ti5-50-v-3x072-31-7035 соответствует серии TITAN и обеспечивает надежную защиту внутреннего оборудования при скрытом монтаже.

Назначение и область применения

Корпус ЩРв-216 используется для сборки распределительных электрощитов, где размещаются автоматические выключатели, УЗО, контакторы и другая модульная аппаратура. Подходит для ввода и распределения электроэнергии в сетях до 400 В переменного тока. Обеспечивает защиту от токов перегрузки и короткого замыкания. Применяется в жилых домах, офисах, административных зданиях и на объектах с ограниченным доступом - там, где требуется скрытая установка внутри стен или ниш.

Технические характеристики

• Тип изделия: распределительный щит
• Модульная ширина: 216 модулей (стандарт 17,5 мм на модуль)
• Габариты: 1005×885×130 мм (высота × ширина × глубина)
• Количество рядов: 6 - позволяет равномерно распределить нагрузку по высоте
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к механическим воздействиям
• Цвет: серый - совместим с большинством интерьеров и легко окрашивается при необходимости
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• DIN-рейка: да - стандартная рейка для фиксации модульной аппаратуры
• Тип крышки: закрытого типа - герметичная, предотвращает случайный доступ
• Способ монтажа: скрытая установка - монтируется в стену, лицевая часть уровня поверхности
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-216 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Для монтажа необходимо подготовить нишу в стене с габаритами минимум 1020×900×145 мм - с запасом на изоляцию и крепление. Крышка открывается на петлях, что удобно при обслуживании. Все кабельные вводы предусмотрены заранее - можно использовать стандартные кабельные вводы диаметром до 25 мм. Не рекомендуется применять для открытой установки - корпус рассчитан исключительно на скрытую монтажную технологию.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 гарантирует безопасность при случайном контакте с инструментами или пальцами, а также защищает от попадания капель воды сверху - идеально для помещений с нормальной влажностью. Материал корпуса не поддерживает горение и не содержит токсичных веществ.

Преимущества

• Высокая вместимость - 216 модулей позволяют разместить сложную систему защиты и управления
• Удобство сервиса - крышка плотно закрывается, но легко открывается без инструментов
• Долговечность - стальная конструкция с антикоррозийным покрытием служит до 15 лет даже при постоянной нагрузке
• Совместимость с серией TITAN - все элементы системы (DIN-рейки, клеммы, крепления) унифицированы
• Экономия места - оптимальная глубина 130 мм снижает требование к толщине стены при скрытой установке

Ограничения применения

• Не подходит для внешней установки - степень защиты IP31 недостаточна для улицы, дождя или повышенной влажности
• Не допускается использование в помещениях с агрессивными средами - пары кислот, щелочей, масла могут повредить покрытие
• Не предназначена для установки в местах с частыми ударными нагрузками - корпус не имеет усиленной брони
• Не рекомендован для многоквартирных домов с высокими требованиями к эстетике - цвет серый, без декора

Примеры использования

• Главный распределительный щит в квартире или офисе - ввод 380 В, распределение по комнатам
• Щит освещения в учебном заведении - управление группами светильников через автоматы и контакторы
• Аппаратный щит на производстве - контроль питания станков, насосов, вентиляции
• Подъездные щиты в многоэтажках - скрытая установка в коридоре, защита этажных линий

Практические советы

• Перед монтажом проверьте точные размеры ниши - корпус имеет жесткие габариты, малейший перекос затруднит установку
• Используйте только DIN-рейки серии TITAN - они точно совпадают по шагу крепления и не вызывают люфта
• При прокладке кабелей оставляйте свободное пространство около 20–30 мм от задней стенки - так легче работать с клеммами
• Не забудьте про заземление - корпус имеет специальный контакт для подключения PE-проводника
• Для длительной работы в условиях колебаний температур - убедитесь, что температура окружающей среды не ниже –10C и выше +40C
