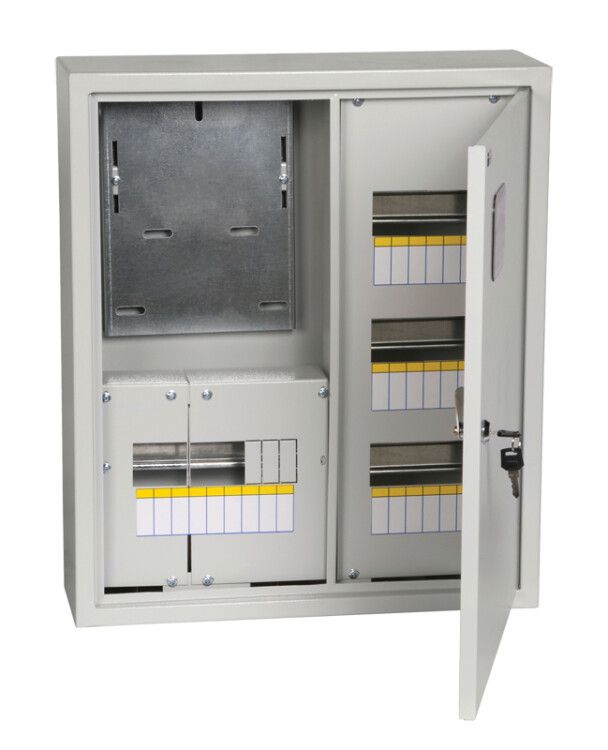

Корпус металлический ЩУРн-3/24зо-1 36 УХЛ3 (ВхШхГ) 560x480x165мм IP31 TITAN | MKM32-N-24-31-ZO IEK

Корпус металлический ЩУРн-3/24 (560х480х165 мм) IP31 36 УХЛ3 от IEK предназначен для установки внутри помещений и обеспечивает надежную защиту компонентов учетно-распределительного щита. Этот корпус - основа для сборки щитов с автоматическими выключателями, счетчиками и другими модульными устройствами. Артикул mkm32-n-24-31-zo соответствует сериям TITAN и Titan, что гарантирует совместимость с продукцией IEK.

Назначение и область применения

Корпус ЩУРн-3/24 используется для создания учетно-распределительных шкафов (ЩУР) в системах электроснабжения до 400 В. Он позволяет собирать щиты с модульной аппаратурой - автоматами, УЗО, счетчиками, реле - для ввода энергии, её измерения и распределения по групповым цепям. Подходит для жилых домов, офисов, административных зданий и промышленных объектов с умеренной влажностью. Применяется там, где требуется фиксированная, защищенная точка подключения и контроля электроэнергии.

Технические характеристики

• Габариты: 560×480×165 мм - внутреннее пространство рассчитано на 24 модуля DIN
• Материал: листовая сталь толщиной 0,8–1,0 мм - прочная, но не антикоррозийная без покрытия
• Степень защиты: IP31 - предохраняет от твердых предметов >2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в помещениях с нормальной влажностью
• Дверь: металлическая, с замком и откидной крышкой - удобна для обслуживания
• Наличие окна - позволяет видеть показания счетчика без открывания двери
• DIN-рейка: установленная - для быстрой фиксации модульной аппаратуры
• Место под счетчик: предусмотрено - можно смонтировать однотарифный или двухтарифный прибор учета
• Количество вводов: 6 отверстий диаметром 28 мм - расположены снизу корпуса
• Цвет: серый - стандартный цвет для промышленных щитов
• Срок службы: 15 лет - при условии эксплуатации в соответствии с классом UHL3
• Нормативный документ: YKM.001.2015 ТУ - технические условия производителя IEK

Совместимость и монтаж

Корпус ЩУРн-3/24 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по ГОСТ Р МЭК 60947-7-1). Монтаж - накладной: крепится к стене через отверстия в задней панели. Для этого используются саморезы или анкеры (не входят в комплект). Открытые вводы позволяют провести кабели снизу - рекомендуется использовать кабельные вводы (например, КВ-28) для герметизации. Корпус не имеет встроенных заземляющих шин - их необходимо установить дополнительно. Комплектация некомплектная: в состав не входят DIN-рейки, автоматы, счетчики, клеммы или кабельные вводы - всё выбирается отдельно.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и прошел проверку на механическую прочность и термостойкость. Степень защиты IP31 исключает доступ посторонних предметов и попадание капель воды сверху - это достаточная защита для сухих и закрытых помещений. Наличие замка и откидной крышки снижает риск несанкционированного доступа. Однако корпус не предназначен для работы во влажных средах, на улице или в местах с постоянным брызгами - для таких задач требуются модели с IP54 и выше.

Преимущества

• Высокая вместимость: 24 модуля - хватает для сложных схем с несколькими группами и учётным прибором
• Удобная форма: прямоугольный корпус с глубиной 165 мм - легко размещается в нишах и на стенах
• Наличие окна - экономит время при снятии показаний
• Стандартные размеры - совместим с большинством готовых решений IEK и других производителей
• Поддержка стандарта DIN - ускоряет сборку и замену оборудования

Ограничения применения

• Не допускается использование вне помещений - IP31 не защищает от дождя, пыли и влаги
• Не подходит для агрессивных сред: химически активные пары, высокая запыленность, конденсат
• Толщина стали 0,8–1,0 мм - недостаточна для ударных нагрузок; не применяется в промышленных зонах с риском повреждения
• Отсутствие встроенного заземления - обязательна установка шины PE
• Некомплектность - требует самостоятельного подбора всех элементов, что увеличивает срок монтажа

Примеры использования

• Вводный щит в квартире - счётчик, автомат ввода, несколько групп освещения и розеток
• Распределительный щит в офисном здании - управление светом, кондиционированием, серверной
• Аварийный щит в подвале - питание насосов, вентиляции, аварийного освещения
• Объекты ЖКХ - щиты на этажах многоквартирных домов

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - диаметр 28 мм требует точного подбора вводов
• Используйте кабельные вводы с резиновыми уплотнителями - они продлевают срок службы и сохраняют степень защиты
• Установите DIN-рейку и заземляющую шину сразу после вскрытия корпуса - так легче планировать разводку
• При выборе счетчика убедитесь, что его габариты поместятся в отведённое место - обычно это 1–2 модуля
• Для частых проверок выбирайте модели с откидной крышкой - она фиксируется в открытом положении
• Не используйте этот корпус в качестве главного вводного устройства на производстве - он не рассчитан на большие токи и внешние воздействия
