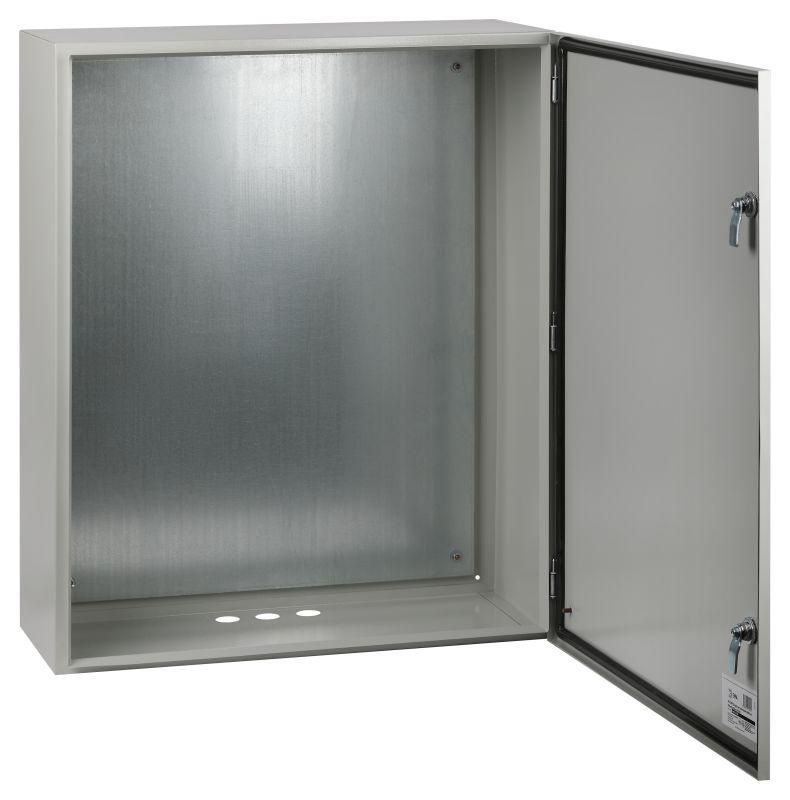

Корпус металлический SIMPLE ЩМПг-4-0 (800х650х250мм) IP54 У2 Эра Б0057151

Корпус металлический ЩМПг-4-0 с монтажной панелью (800х650х250 мм) IP54 У2 от бренда ЭРА — это готовый монтажный щит для защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул б0057151 подходит для установки в зданиях и на открытых площадках, где требуется надежная сборка распределительных устройств.

Назначение и область применения

ЩМПг-4-0 используется для размещения аппаратов автоматики, коммутационных устройств, реле, контакторов и других элементов низковольтных систем. Подходит для сборки щитов управления, систем пожарной сигнализации, автоматизации технологического оборудования. Применяется в гражданском строительстве, на промышленных объектах, в сельском хозяйстве, на спортивных комплексах и других местах с агрессивными условиями эксплуатации.

Технические характеристики

• Размеры корпуса: 800×650×250 мм
• Материал: сталь с порошковым покрытием (RAL 7035)
• Степень защиты: IP54 — защита от пыли и брызг воды со всех сторон
• Ударопрочность: IK08 — выдерживает удар энергией до 5 Дж
• Номинальный ток: 100 А — допустимая нагрузка на вводные кабели
• Класс защиты: I — требует подключения к заземляющему проводнику
• Количество кабельных вводов: 3 — для подвода кабелей через герметичные проходы
• Тип двери: одинарная, с замком и двумя ключами
• Тип крышки: закрытого типа — плотное прилегание без зазоров
• Монтажная панель: оцинкованная, с возможностью крепления DIN-рейки и оборудования
• Исполнение: У2 — работает при температуре от −25°C до +40°C
• Способ установки: открытая — крепится к стене или опоре болтами

Совместимость и монтаж

ЩМПг-4-0 рассчитан на монтаж внутри помещений и на улице. Крепление осуществляется через четыре угловые отверстия в задней стенке корпуса. Монтажная панель уже установленна — можно сразу фиксировать DIN-рейки, автоматы, трансформаторы и другие устройства. Кабельные вводы имеют резьбу M20 — подходят для стандартных кабельных вводов с уплотнением. Перед монтажом проверьте соответствие диаметра кабеля и размера ввода. Не используйте вводы для силовых кабелей сечением более 25 мм² без дополнительного крепления.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Наличие класса защиты I гарантирует безопасную работу при условии правильного заземления корпуса. Порошковое покрытие защищает от коррозии, а двухкомпонентный полиуретановый уплотнитель обеспечивает сохранение степени защиты IP54 даже после длительной эксплуатации. Гарантия от сквозной коррозии — 15 лет.

Преимущества

• Жесткая сварная конструкция — минимальная деформация при механических нагрузках
• Высокая степень защиты IP54 — подходит для влажных и запыленных зон
• Оцинкованная монтажная панель — долговечность и совместимость с любыми типами креплений
• Замок с двумя ключами — контроль доступа к оборудованию
• Порошковое покрытие — устойчиво к царапинам, химическим веществам и УФ-лучам
• Универсальный формат — легко адаптируется под различные схемы управления

Ограничения применения

• Не предназначена для взрывоопасных зон — не имеет взрывозащиты Ex
• Не рекомендовано использование в средах с постоянным погружением в воду — IP54 не обеспечивает герметичность при затоплении
• Номинальный ток 100 А относится только к вводному кабелю — внутренние цепи должны рассчитываться отдельно
• Температурный диапазон U2 ограничен — при температурах ниже −25°C возможно снижение эластичности уплотнителей
• Кабельные вводы только три — при необходимости большего количества потребуется доработка корпуса

Примеры использования

• Щит управления насосной станцией на водопроводе
• Распределительный щит освещения на спортивном стадионе
• Автоматизация системы вентиляции в производственном цеху
• Щит пожарной сигнализации в многоэтажном жилом доме
• Контроллер тепловой сети на сельскохозяйственном предприятии

Практические советы

• Перед установкой проверьте целостность уплотнителя двери — поврежденный уплотнитель снижает степень защиты IP54
• При монтаже на улице выбирайте вертикальную поверхность с небольшим наклоном назад — чтобы исключить скопление воды на крышке
• Используйте термостойкие кабели — внутренняя температура может повышаться при длительной работе оборудования
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед дверью
• Артикул б0057151 — часть серии ЭРА SIMPLE; все модели этой серии совместимы по габаритам и креплениям — можно менять корпуса без переделки проводки
• Гарантия 1 год распространяется на заводские дефекты — не включает повреждения от неквалифицированного монтажа
