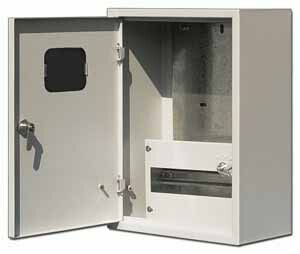

Корпус учетный навесной ЩРУН-1/12 400х300х160 1ф 12мод. IP31 метал. DEKraft 30401DEK APC

Корпус учетно-распределительный навесной ЩРУН-1/12 400х300х160 1-фазный 12 модулей IP31 металлический от бренда DEKraft предназначен для компактного монтажа однофазного счётчика и автоматических выключателей в помещениях и на улице. Артикул 30401dek соответствует серии металлических корпусов Dekraft, обеспечивает надёжную защиту оборудования и удобство обслуживания.

Назначение и область применения

ЩРУН-1/12 используется для учёта электроэнергии и распределения нагрузки в однофазных сетях 220 В. Подходит для установки в жилых домах, офисах, производственных помещениях и на открытых площадках. Конструкция позволяет размещать один однofазный счётчик и до 12 модульных устройств (автоматы, УЗО, реле и т.д.).

Технические характеристики

• Напряжение: 220 В
• Количество модулей DIN: 12 (по 18 мм каждый)
• Габариты: 400×300×160 мм
• Материал корпуса: сталь толщиной 0,9–1,2 мм
• Покрытие: порошковая краска, цвет RAL 7035 (серый)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C
• Количество вводов: 6 (3 отверстия диаметром 36 мм - два снизу, одно сверху)
• Дверь: одна, с замком и ключом
• Наличие монтажной панели: да (для фиксации счётчика)
• Крепление шин: есть клеммы для PEN-шин и болты заземления на двери и корпусе
• Норматив: ГОСТ 14254-96

Совместимость и монтаж

ЩРУН-1/12 совместим со всеми стандартными модульными устройствами шириной 18 мм. Монтажная панель позволяет закрепить счётчик винтами без дополнительных кронштейнов. Кабели заводятся через три круглых отверстия Ø36 мм: два снизу, одно сверху - можно выбрать удобный вариант ввода. Корпус крепится на стену с помощью четырёх отверстий в задней части. Возможна сборка в ряд с другими аналогичными щитами - для компактного размещения нескольких точек учёта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP31. Наличие заземляющих болтов на корпусе и двери обеспечивает безопасное подключение системы TN-S/TN-C-S. Замок предотвращает несанкционированный доступ. Примечание: IP31 не защищает от прямого дождя или брызг - для наружной установки требуется навес или защитный кожух.

Преимущества

• Жёсткая стальная конструкция устойчива к механическим повреждениям
• Порошковое покрытие не царапается и не ржавеет при нормальных условиях
• Чётко продуманная внутренняя планировка: панель для счётчика, DIN-рейки, клеммы N/PE
• Замок с ключом - соответствие требованиям энергонадзора
• Возможность установки на улице благодаря классу UHL4

Ограничения применения

• Не предназначена для постоянного воздействия дождя, снега или высокой влажности - требует защиты от осадков
• IP31 не защищает от пыли среднего размера - не рекомендуется для мест с активным пылеобразованием
• Корпус некомплектный: не входят автоматы, счётчики, провода, клеммы - всё необходимо докупать отдельно
• Максимальный рабочий ток до 125 А - не подходит для трёхфазных систем или мощных потребителей выше этого значения

Примеры использования

• Электрощит на входе в квартиру или частный дом - учёт + распределение розеток и освещения
• Общий щит на этаже многоквартирного дома
• Распределительный пункт на производстве для питания одного участка
• Наружная установка возле гаража, забора, дачного участка - при наличии крыши или навеса

Практические советы

• Перед монтажом проверьте диаметр вводных кабелей - они должны проходить через отверстия Ø36 мм
• При установке на улице используйте герметизирующие вводы или термоусадочные трубки для изоляции кабеля
• Выбирайте модульные устройства с учётом суммарной нагрузки - не перегружайте 12 модулей
• Для удобства обслуживания оставьте свободное место рядом с счётчиком - он должен легко открываться
• Артикул 30401dek и модель ЩРУН-1/12 часто используются в проектах ЖКХ - совместимы с типовыми решениями
