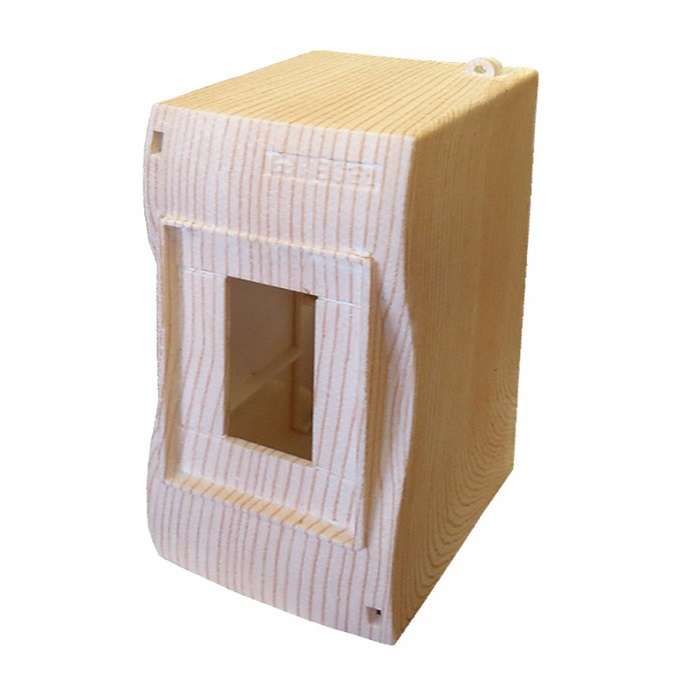

Щиток ЩРн-П-2/4 без двери IP40 сосна - КМ2040-04-И HEGEL

Корпус распределительный открытого типа на 3–4 модуля IP40 сосна от HEGEL (арт. КМ2040-04-И) предназначен для компактного размещения модульных устройств на DIN-рейке в условиях внутренней установки. Несмотря на указание IP40 в названии, фактическая степень защиты - IP30, что соответствует защите от доступа пальцев и ограниченным твердым частицам.

Назначение и область применения

Корпус используется для сборки распределительных щитов с установленными на DIN-рейке устройствами: автоматическими выключателями, реле, контакторами, кнопочными постами и сигнальными лампами. Подходит для монтажа внутри помещений - например, в офисах, мастерских, жилых домах или на производстве там, где нет воздействия воды, пыли высокой степени или механических повреждений. Открытый тип корпуса позволяет легко получать доступ к оборудованию для обслуживания и диагностики.

Технические характеристики

• Тип изделия: Щит распределительный открытого типа
• Количество модулей DIN: 4 (возможно использование до 3–4 стандартных модулей шириной 17,5 мм каждый)
• Степень защиты: IP30 - защита от прикосновения пальцами и крупными твердыми предметами (>2,5 мм), но не от пыли и воды
• Материал корпуса: Полистирол - легкий, хрупкий пластик, устойчивый к коррозии, но не рекомендован для внешних условий
• Способ монтажа: Навесной - крепится на стену с помощью шурупов через отверстия в задней стенке
• Климатическое исполнение: У3 - допустимо применение в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Цвет: Имитация дерева ("сосна") - декоративная окраска, не влияющая на функциональность

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, устанавливаемыми на DIN-рейку 35 мм. Для монтажа требуется предварительно просверлить отверстия в стене и зафиксировать корпус с помощью саморезов. Корпус имеет готовые места для фиксации DIN-рейки внутри - она крепится двумя зажимами. Обратите внимание: крышка не предусматривает пломбирование - это ограничено конструкцией модели. Монтаж возможен только на вертикальную ровную поверхность из дерева, гипсокартона, бетона или металла.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-3 для распределительных устройств низкого напряжения. Соответствие классу защиты IP30 обеспечивает безопасность персонала от случайного прикосновения к токоведущим частям. Однако материал корпуса - полистирол - не обладает огнестойкостью выше класса V2, поэтому не применяется в местах с риском возгорания или повышенными температурами.

Преимущества

• Легкий вес благодаря полистирольному корпусу - удобен для одиночного монтажа
• Экономичное решение для малогабаритных систем управления
• Декоративная имитация древесины ("сосна") хорошо сочетается с интерьером жилых и административных помещений
• Простая сборка: нет необходимости в дополнительных креплениях для DIN-рейки

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует герметизация, материал боится влаги и УФ-лучей
• IP30 недостаточно для сред с пылью, влажностью или агрессивными веществами
• Полистирол хрупок - удары или давление могут вызвать трещины
• Нельзя использовать в помещениях с температурой ниже −25C или выше +40C
• Крышка не запечатывается - не подходит для объектов, требующих контроля доступа или пломбировки

Примеры использования

• Распределительный щиток в квартире для групп освещения и розеток
• Шкаф управления насосом или вентиляцией в подвале
• Пульт управления световой сигнализацией на производственной площадке
• Автономный контроллер для системы теплого пола в частном доме

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса достаточна для всех установленных устройств - особенно если используются автоматы с большими габаритами
• Не используйте этот корпус рядом с источниками тепла (например, радиаторами) - полистирол деформируется при нагреве свыше 60C
• При выборе аналога учтите, что в названии указано IP40, но реальная защита - IP30; если нужна более высокая степень защиты, выбирайте модель с IP54+
• Для долговечности избегайте механических нагрузок на крышку - она не рассчитана на опору или давление
• Артикул КМ2040-04-И от HEGEL - точное соответствие заявленным характеристикам; другие производители могут иметь отличающиеся размеры даже при одинаковом количестве модулей
