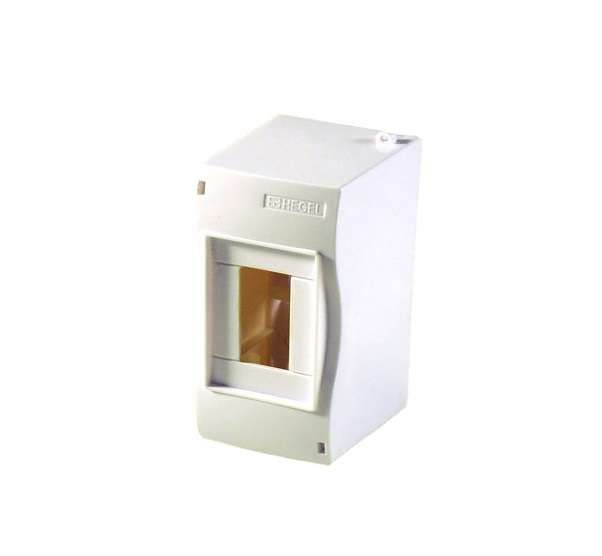

Бокс ОП 4м без защ. шторок IP40 бел. HEGEL КМ2040-И

Корпус распределительный навесной открытого типа на 3–4 модуля IP40 белый от HEGEL (арт. КМ2040-И) предназначен для компактного размещения модульных устройств в условиях внутренней электромонтажной сети. Корпус выполнен из прочного полистирола, обеспечивает базовую защиту от случайного контакта и пыли, подходит для монтажа на стену в помещениях.

Назначение и область применения

Корпус распределительный навесной открытого типа на 3–4 модуля IP40 белый используется для установки внутри него коммутационных и управляющих элементов: автоматических выключателей, УЗО, реле времени, мини-контакторов, сигнальных ламп и кнопочных постов. Подходит для сборки щитов управления в жилых домах, офисах, производственных цехах и других объектах с контролируемой средой. Открытый тип корпуса позволяет легко проводить обслуживание и замену оборудования без демонтажа всего устройства.

Технические характеристики

• Тип изделия: Щит распределительный навесной
• Количество модулей DIN: до 4 (стандартная ширина 18 мм на модуль)
• Степень защиты: IP30 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Материал корпуса: Полистирол - легкий, химически стойкий, не поддерживающий горение материал
• Цвет: Белый
• Климатическое исполнение: У3 - температурный диапазон от −25C до +40C, умеренный климат, нормальная влажность
• Способ монтажа: Навесной - крепление на стену с помощью дюбелей или саморезов через кронштейны

Совместимость и монтаж

Корпус распределительный навесной открытого типа на 3–4 модуля IP40 белый совместим со всеми стандартными DIN-рейками шириной 35 мм. Максимальная нагрузка по количеству модулей - 4 единицы; при использовании более габаритных устройств (например, двухполюсных АВ) рекомендуется проверять физическую вместимость. Для монтажа используйте крепления, соответствующие толщине стены (бетон, кирпич, ГКЛ). На задней стенке корпуса есть два отверстия под крепёж. Обязательно соблюдайте зазоры между корпусом и другими поверхностями для свободного теплообмена.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями к электрооборудованию для помещений с невысокими рисками поражения током. Степень защиты IP30 исключает контакт с токоведущими частями пальцами, но не защищает от попадания пыли или влаги - поэтому применение допускается только во внутренних помещениях с постоянным контролем микроклимата. Соответствие стандартам IEC/EN 62208 и GOST R 50030.2.

Преимущества

• Простая установка благодаря предварительно подготовленным местам для крепления
• Высокая механическая прочность полистирольного корпуса при минимальном весе
• Чистый внешний вид - белый цвет хорошо сочетается с интерьером и снижает зрительную нагруженность
• Рассчитан на использование с популярными модульными устройствами всех основных производителей

Ограничения применения

• Не применяется в сырых, пыльных или наружных условиях - степень защиты IP30 недостаточна
• Не подходит для установки в зонах с высокой вероятностью механических повреждений
• Не имеет функции пломбировки - не рекомендован для общественных или административных щитов, требующих контроля доступа
• Полистирол теряет прочность при температурах выше +50C - избегайте расположения рядом с источниками тепла

Примеры использования

• Электрощиток в квартире для группового автомата освещения и розеток
• Управление световой сигнализацией на участке производства
• Распределительный щиток для системы видеонаблюдения с питанием через импульсный блок питания
• Автономный пункт управления насосом в системе водоснабжения дома

Практические советы

• Перед монтажом проверьте, что суммарная ширина установленных модулей не превышает 72 мм (4 × 18 мм)
• При использовании нескольких корпусов одного типа - располагайте их с одинаковым интервалом для эстетики и удобства обслуживания
• Не перегружайте корпус: даже если формально поместится 4 модуля, реальное количество зависит от габаритов конкретных устройств
• Для долговечности не используйте этот корпус там, где возможен контакт с жидкостями - выбирайте модели с IP44+ в таких случаях
• Артикул КМ2040-И - часть серии KМ20xx от HEGEL; другие модели этой серии имеют аналогичную конструкцию, отличаются лишь числом модулей и степенью защиты
