Бокс ОП IP40 16 авт Makel 63116

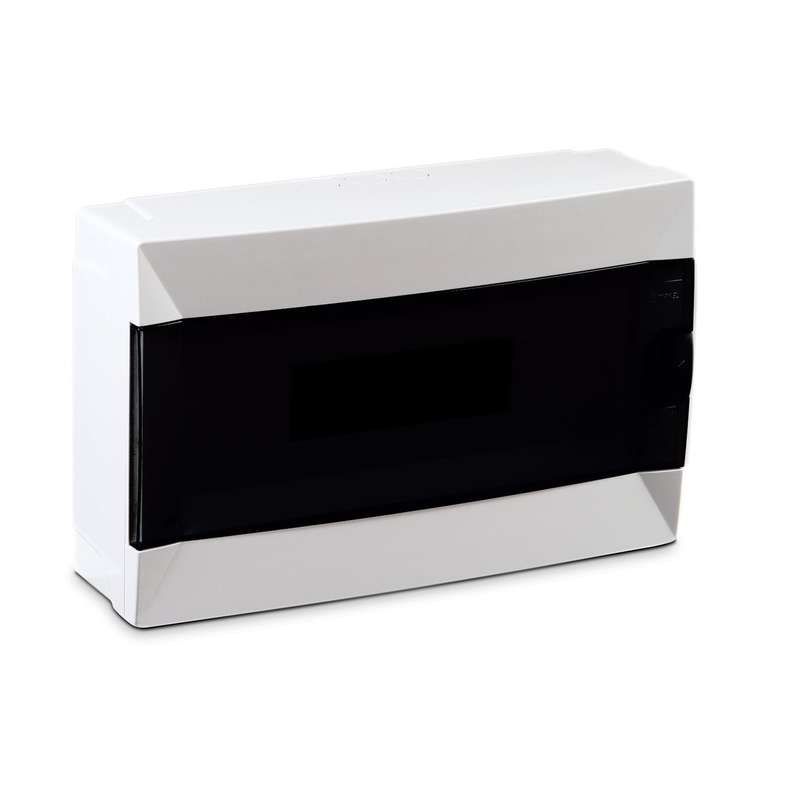

Корпус навесной 16 модулей пластик белый IP40 с DIN-рейкой от Makel (арт. 63116) предназначен для компактного размещения автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Корпус обеспечивает базовую защиту от случайного контакта и пыли, подходящую для внутренней установки.

Назначение и область применения

Корпус навесной 16 модулей пластик белый IP40 с DIN-рейкой используется для сборки распределительных щитов в жилых, офисных и административных зданиях. Подходит для монтажа бытовой и легкой коммерческой автоматики: групповых автоматов, УЗО, реле напряжения, счетчиков. Не предназначен для наружной установки или помещений с высокой запыленностью, влагой или агрессивными средами.

Технические характеристики

• Количество модулей: 16 (стандартная ширина 18 мм на модуль)
• Степень защиты: IP40 — защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: термостойкий пластик (поликарбонат/ABS)
• Цвет: белый
• Тип крышки: закрытого типа, прозрачная — позволяет визуально контролировать положение переключателей
• Количество рядов: один
• Наличие DIN-рейки: да, стандартная 35 мм
• Наличие монтажной панели: да — для фиксации крупногабаритных устройств вне модульной системы
• Способ монтажа: навесной — крепится на стену с помощью дюбелей и саморезов

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными аппаратами шириной 18 мм (например, ABB, Schneider Electric, Legrand, IEK). DIN-рейка уже установленна — достаточно защелкнуть устройства на неё. Для монтажа используйте два крепления через отверстия в задней стенке. Прозрачная крышка легко снимается для обслуживания — она крепится на петлях. Монтажная панель позволяет закрепить устройства с большими габаритами, такие как сетевые фильтры или преобразователи частоты малой мощности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Степень защиты IP40 гарантирует предотвращение доступа к токоведущим частям пальцами или инструментами толщиной более 1 мм. Напряжение изоляции корпуса рассчитано на рабочие условия в соответствии с ГОСТ Р 50030.2.

Преимущества

• Прозрачная крышка снижает необходимость вскрытия щита для проверки состояния устройств
• Удобная компоновка: 16 модулей позволяют разместить типичную группу защиты для квартиры или небольшого офиса
• Пластиковый корпус не проводит ток, устойчив к коррозии и химически нейтрален
• Встроенные крепления обеспечивают надежную фиксацию на стене даже при нагрузках на дверцу

Ограничения применения

• Не использовать во влажных помещениях (ванная, бассейн, подвал без осушения) — IP40 не защищает от воды
• Не применять в местах с постоянным воздействием пыли, металлической стружки или волокон — возможен забив пор
• Не предназначена для установки в условиях температур ниже -10°C или выше +50°C — материал может стать хрупким или деформироваться
• Не рекомендуется для промышленных щитов с высокой плотностью оборудования — ограниченное количество модулей

Примеры использования

• Распределительный щит в однокомнатной квартире: 6 модулей — освещение, 4 — розетки, 3 — УЗО, 3 — резерв
• Щит управления в небольшом офисе: автоматы на кондиционеры, компьютеры, принтеры
• Временный щит на стройплощадке для питания инструментов (при условии сухости и отсутствия брызг)

Практические советы

• Перед монтажом проверьте, что все модульные устройства поместятся в 16 модулей — некоторые УЗО занимают 2–3 места
• Используйте кабельные вводы с герметичными пробками, чтобы сохранить степень защиты IP40
• При использовании монтажной панели оставляйте свободное место вокруг для теплоотвода
• При замене устройства не снимайте всю крышку — можно работать с открытой дверцей, если питание отключено
• Артикул 63116 от Makel — оптимальный выбор для бюджетных проектов, где важна надежность, а не эстетика
