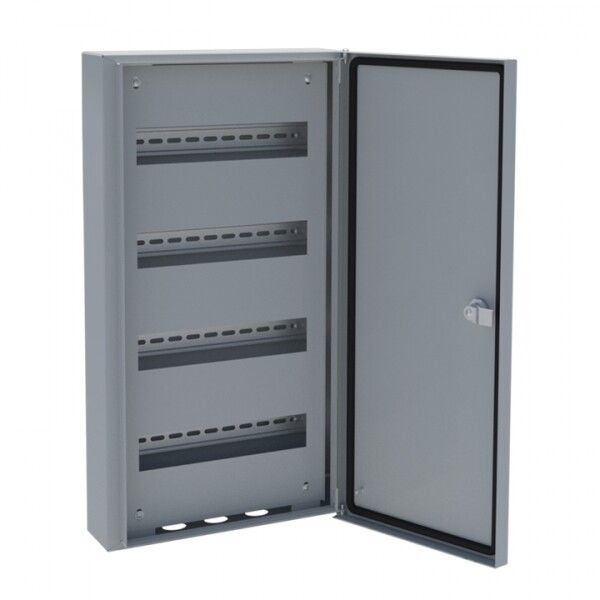

Щит распределительный навесной ЩРН-48 (ВхШхГ) 620х310х120мм IP54 Basic|mb24-48-bas|EKF

Щит распределительный навесной ЩРН-48 (620х310х120) IP54 Basic от EKF - это надёжный и доступный вариант для сборки распределительных щитов в условиях с высокой запылённостью или повышенной влажностью. Подходит для монтажа на стену, рассчитан на 48 модулей DIN и оснащён прочным стальным корпусом с замком и уплотнителем.

Назначение и область применения

Щит распределительный навесной ЩРН-48 (620х310х120) IP54 Basic предназначен для внутренней установки в помещениях с нормальной средой - жилые дома, офисы, производственные цеха, объекты коммунального хозяйства. Его используют для размещения автоматических выключателей, УЗО, реле, контакторов и других модульных устройств. Благодаря степени защиты IP54, он подходит для мест с возможным попаданием брызг воды или пыли, например, в кухнях, подвалах, на лестничных клетках или рядом с оборудованием.

Технические характеристики

• Габариты: 620×310×120 мм (Ш×В×Г)
• Количество модулей DIN: 48 (стандарт 17,5 мм на модуль)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием серого цвета
• Тип крышки: закрытого типа с плотной фиксацией
• Наличие замка: да - обеспечивает безопасность от несанкционированного доступа
• Количество рядов: 4 - позволяет равномерно распределить нагрузку по вертикали
• Установочная глубина: 120 мм - подходит для большинства модульных устройств, включая устройства с широкими контактами
• Гарантия: 60 месяцев (5 лет)
• Наличие DIN-рейки: да - предварительно установленная, из стали, с креплением на болты
• Тип покрытия: дверь имеет сплошной полиуретановый уплотнитель

Совместимость и монтаж

Щит распределительный навесной ЩРН-48 (620х310х120) IP54 Basic совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947. Монтаж осуществляется на стену с помощью четырёх кронштейнов, расположенных внутри корпуса - они позволяют зафиксировать щит на шурупы или анкеры. Для удобства можно использовать уровень при установке. Корпус не требует специальных инструментов для сборки, но рекомендуется проверить соответствие глубины 120 мм перед установкой крупных устройств (например, многополюсных УЗО или преобразователей частоты).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных щитов низковольтных. Наличие замка и уплотнителя на двери снижает риск случайного прикосновения к токоведущим элементам. Серия Basic прошла тестирование на механическую прочность и устойчивость к коррозии. Однако, поскольку материал корпуса - сталь, а не пластик, требуется соблюдать правила антикоррозийной защиты при использовании во влажных или агрессивных средах.

Преимущества

• Высокая вместимость - 48 модулей позволяют разместить сложную систему защиты и управления
• Надёжная степень защиты IP54 - подходит для условий, где другие щиты с IP44 недостаточно защищены
• Прочная стальная конструкция - устойчив к деформации при ударах и перегрузках
• Запирающаяся дверь - исключает доступ посторонних лиц, важен для общественных и административных помещений
• Функциональный аналог серии PROxima, но по более низкой цене - экономия без потерь в основных функциях

Ограничения применения

• Не предназначена для наружной установки - даже при IP54 не выдерживает постоянного воздействия дождя, снега или прямых солнечных лучей
• Отсутствуют в комплекте поводки заземления, монтажный комплект и маркировочные наклейки - их необходимо докупить отдельно
• Толщина металла ниже, чем у серии PROxima - не рекомендуется для мест с высокой вибрацией или риском механических повреждений
• Не подходит для установки в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Электрощит в подъезде многоэтажного дома - для группового автомата, УЗО и счётчиков
• Распределительный щит на производстве - управление светом, вентиляцией и маломощными станками
• Щит в кафе или ресторане - для питания холодильного оборудования, освещения и кухонных приборов
• Общедомовой щит в коттедже - распределение энергии между комнатами и бытовыми приборами

Практические советы

• Перед заказом проверьте суммарную ширину всех модулей - 48 модулей = 840 мм, но реальное место занимает около 750–800 мм из-за зазоров; лучше оставлять запас
• Учитывайте глубину 120 мм - некоторые устройства (например, УЗО с дифференциальным током 300 мА) имеют увеличенную глубину; убедитесь, что они поместятся
• Для долговечности в сыром помещении используйте противокоррозийные составы на крепёж и DIN-рейку
• При монтаже не забудьте подключить заземление через отдельный проводник - в комплекте его нет
• Щит распределительный ЩРН-48 (620х310х120) IP54 Basic от EKF - хорошее решение для бюджетных проектов, где нужна надёжность, а не премиум-элементы
