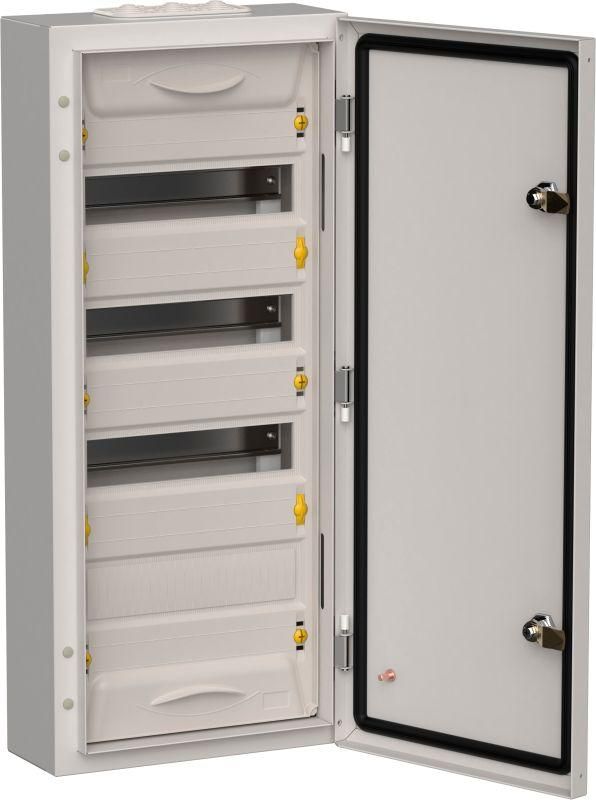

Корпус ЩРн-48 (1х48) TITAN 5 710х310х140 IP54 метал. сер. IEK TI5-50-N-048-54-7035

Корпус металлический ЩРн-48 (1х48) 710х310х140 IP54 серый от бренда IEK (ИЭК), артикул ti5-50-n-048-54-7035, предназначен для компоновки распределительного щита с модульной аппаратурой. Этот корпус из стали обеспечивает надежную защиту внутренних элементов в условиях повышенной запыленности и влаги, что делает его подходящим для установки как внутри помещений, так и на улице.

Назначение и область применения

Корпус ЩРн-48 используется для сборки распределительных щитов, где требуется ввод и распределение электроэнергии переменного тока 230/400 В. Он защищает автоматические выключатели, УЗО, реле и другую модульную аппаратуру от внешних воздействий. Подходит для жилых домов, офисов, промышленных объектов, котельных и других мест, где нужна надежная защита электросети от перегрузок и коротких замыканий.

Технические характеристики

• Тип изделия: распределительный щит
• Количество модулей: 48 (стандартный шаг 17,5 мм)
• Габариты: 710×310×140 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Количество рядов: 4 (по вертикали)
• Наличие DIN-рейки: да, установлены две рейки - одна сверху, одна снизу, рассчитаны на нагрузку до 48 модулей
• Способ монтажа: навесной (крепится на стену через отверстия в кронштейнах)
• Тип крышки: закрытого типа, плотно прилегает, имеет уплотнитель
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715 (ширина модуля 17,5 мм). Для монтажа используются предварительно выполненные отверстия в задней стенке и кронштейнах. Крепление осуществляется на анкера или саморезы в стену из бетона, кирпича или дерева. Глубина корпуса 140 мм позволяет разместить большинство современных устройств, включая автоматы с заземлением и УЗО. Перед установкой проверьте, чтобы отверстия для проводов были правильно расположены - они находятся в нижней части корпуса.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP54 обеспечивает безопасную работу в помещениях с высокой влажностью (например, ванные комнаты, подвалы) и на открытых площадках при условии, что корпус не находится под прямым дождём. Материал корпуса - сталь с антикоррозийным покрытием - повышает долговечность и снижает риск возникновения электрической опасности из-за окисления.

Преимущества

• Высокая прочность стального корпуса - выдерживает механические удары и давление
• Удобная компоновка: 4 ряда позволяют равномерно распределить модули и легко обслуживать схему
• Надежная герметизация крышки с уплотнителем - сохраняет степень защиты IP54 даже после многократного открывания
• Встроенные DIN-рейки фиксируются болтами - не выпадают при перевозке или монтаже
• Серый цвет не выгорает на солнце и хорошо сочетается с другими элементами оборудования

Ограничения применения

• Не предназначена для установки в средах с постоянным контактом с водой - IP54 не гарантирует защиту от струй или погружения
• Не рекомендуется использовать в агрессивных химических средах (кислоты, щелочи, растворители)
• При температурах ниже -25C возможна потеря эластичности уплотнителей - перед монтажом в холодных регионах проверяйте условия эксплуатации
• Максимальная нагрузка на DIN-рейку - 48 модулей; превышение может вызвать деформацию креплений

Примеры использования

• Главный распределительный щит в частном доме с автономным вводом
• Щит управления насосной станцией на участке
• Распределительный щит на производстве для группового питания станков
• Щит освещения в подъезде многоэтажного дома
• Автоматизированный пункт учета энергии в коммерческом здании

Практические советы

• Перед монтажом обязательно проверьте посадочные размеры - габариты 710×310×140 мм требуют свободного места минимум на 10–15 см вокруг корпуса для доступа к клеммам и крышке
• При прокладке кабелей используйте кабельные вводы с уплотнителями - это сохранит уровень IP54
• Не забудьте про заземление: корпус имеет специальный контакт для подключения PE-проводника - он должен быть надежно соединён с системой заземления объекта
• Для удобства обслуживания размещайте часто используемые устройства (автоматы, рубильники) в центральных рядах
• Артикул ti5-50-n-048-54-7035 - часть серии TITAN от IEK, которая отличается стандартизацией деталей - все комплектующие этой серии взаимозаменяемы между собой
