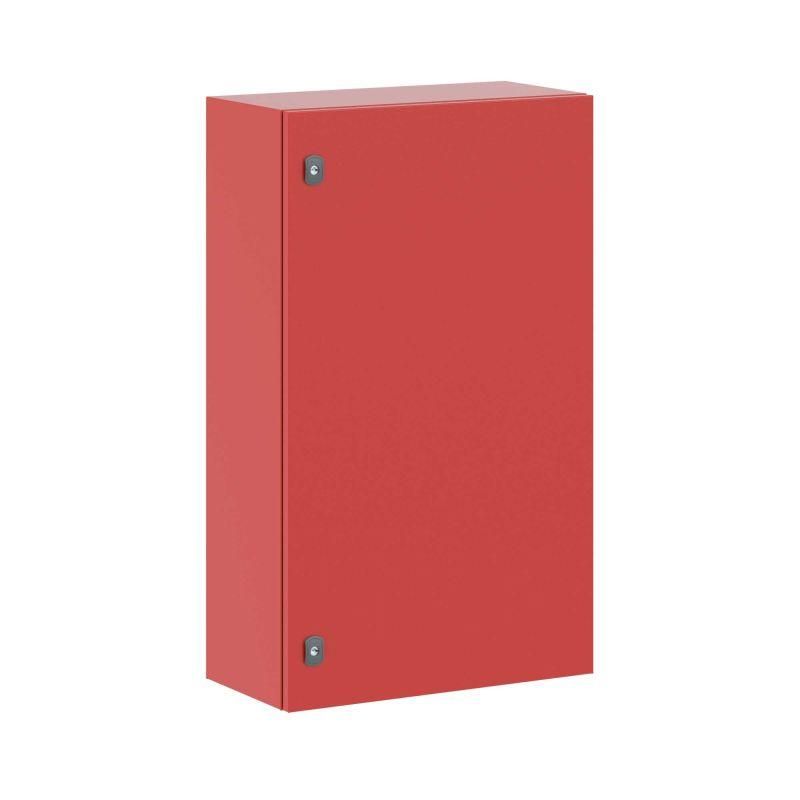

Корпус сварной навесной ST с М/П ВхШхГ 1000 х 600 300 мм RAL3020 красный |R5ST1063-RAL3020 | DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 1000x600x300 мм, RAL3020 от DKC (ДКС) - прочный металлический кожух с внутренней платой для монтажа оборудования в условиях улицы или внутри помещения. Артикул r5st1063-ral3020 подходит для установки силовой аппаратуры, автоматики и распределительных устройств там, где важна защита от пыли, воды и механических воздействий.

Назначение и область применения

Этот корпус используется для защиты электронного и электромеханического оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей управления. Подходит для внешних и внутренних установок - например, на фасадах зданий, рядом с оборудованием на открытых площадках, в цехах с высокой запылённостью или влагой. Благодаря возможности настенного, напольного и столбового монтажа, корпус легко адаптируется под различные условия размещения.

Технические характеристики

• Размеры: 1000×600×300 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и на открытом воздухе
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: красный RAL3020
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет видеть состояние приборов без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Фланец: сплошной, для ввода кабелей
• Заземление: комплект есть, провода не входят

Совместимость и монтаж

Корпус совместим со всеми типами DIN-рейки и стандартными креплениями для аппаратуры. Для монтажа используются предложенные аксессуары:

• На стену - через отверстия в боковых стенках корпуса
• На столб - благодаря специальным крепёжным элементам в нижней части
• На пол - с помощью опорных уголков (не входят в комплект, можно заказать дополнительно)
• В стену - возможно при наличии подходящего проёма и усиленной кладки
• Объединение в ряд - несколько корпусов можно ставить рядом, используя совпадающие габариты и одинаковый шаг крепления

Перед установкой проверьте, что входные отверстия фланца соответствуют диаметрам кабелей. Для плотной герметизации рекомендуется использовать кабельные вводы с уплотнением.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях повышенной опасности. Сертифицировано по нормам для работы в экстремальных климатических зонах (УХЛ1). Высокая степень защиты IP66 и ударопрочность IK10 обеспечивают безопасную работу даже при случайных механических воздействиях. Сейсмостойкость 9 баллов делает корпус пригодным для регионов с активной сейсмической деятельностью.

Преимущества

• Высокая жесткость конструкции - стальные стенки толщиной до 1,8 мм снижают риск деформации
• Порошковое покрытие RAL3020 - устойчиво к коррозии, UV-излучению и перепадам температур
• Реверсивная дверь - удобство при ограниченном пространстве вокруг корпуса
• Защита от пыли и воды - идеально для улицы, парковок, производственных участков
• Двойная функция двери - одновременно застеклена и вентилируема, сочетает контроль и теплообмен
• Двунаправленная разметка монтажной панели - ускоряет сборку и позволяет монтировать оборудование с любой стороны

Ограничения применения

• Не предназначен для установки в взрывоопасных средах - отсутствует взрывозащита Ex
• Не имеет встроенной системы принудительного охлаждения - при высоких тепловыделениях требуется внешняя вентиляция
• Комплект заземления не содержит проводов - необходимо самостоятельно выбрать и проложить заземляющий проводник нужного сечения
• При напольной установке требует ровного основания - неровности могут вызвать перекос двери
• Не подходит для установки в помещениях с постоянным воздействием кислот/щелочей - порошковое покрытие не рассчитано на химическую агрессию

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на автостоянке с освещением и датчиками
• Автоматизация конвейера в пищевом цеху с высокой влажностью
• Контрольный пункт на железнодорожной станции
• Аварийный выключатель на объекте с возможностью сейсмического воздействия

Практические советы

• При монтаже на стену используйте анкерные болты, соответствующие нагрузке - вес корпуса с оборудованием может достигать 40–50 кг
• Для лучшей герметизации вводов кабелей применяйте резиновые или термопластичные вводы с уплотнителем
• Проверьте перед установкой наличие всех деталей: дверь, монтажная панель, два поворотных замка, фланец, набор крепежа
• Если корпус будет установлен в местах с доступом посторонних лиц - используйте дополнительные замки или пломбы
• При объединении нескольких корпусов в ряд - соблюдайте минимальный зазор между ними (минимум 10 мм) для вентиляции и обслуживания
• При использовании в холодных регионах - учтите возможность конденсации; при необходимости установите нагревательный элемент (внутренний, не в комплекте)
