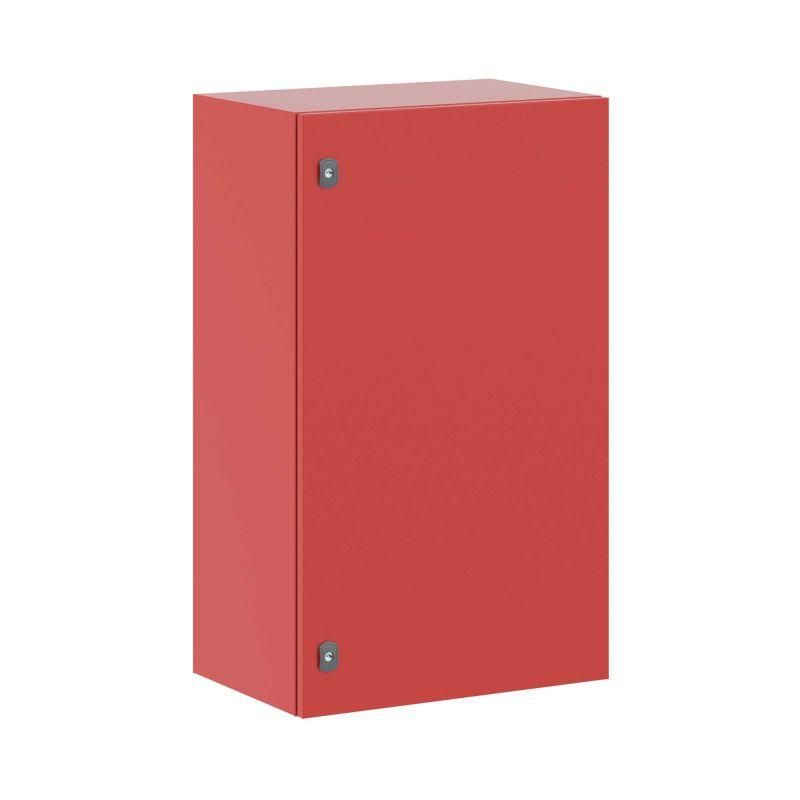

Корпус навесной ST с М/П ВхШхГ 1000x600x400 мм, RAL3020 красный | R5ST1064-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 1000x600x400 мм, RAL3020 от DKC (ДКС) - прочный металлический кожух с внутренней платой для монтажа оборудования в условиях улицы или промзоны. Артикул r5st1064-ral3020 подходит для распределительных щитов, АСУ ТП и других систем, где важна надежность и защита от внешних воздействий.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 1000x600x400 мм, RAL3020 предназначен для установки внутри или снаружи зданий там, где требуется защита электронного и электромеханического оборудования от пыли, воды, механических ударов и температурных перепадов. Подходит для систем автоматизации, управления энергопотреблением, связи, сигнализации и контроля технологических процессов. Часто используется на объектах ЖКХ, транспорта, производства и коммунальной инфраструктуры.

Технические характеристики

• Размеры: высота 1000 мм, ширина 600 мм, глубина 400 мм
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL 3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, во влажной среде и на открытых площадках
• Группа горючести: Г1 - материал трудновоспламеняемый
• Тип поверхности: порошковое напыление - устойчиво к царапинам и коррозии
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние устройств без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - удобна для доступа к задним клеммникам и кабельным вводам
• Соединяемый в ряд: да - несколько корпусов можно соединить между собой для формирования линейных решений

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 1000x600x400 мм, RAL3020 легко монтируется любым способом: на стену, на столб или прямо на пол. Для настенной установки предусмотрены крепежные отверстия с внутренними гайками. Крепление на столбе возможно благодаря наличию специальных кронштейнов в комплекте. Для напольной установки используются опорные ножки (входят в комплект). Все элементы сборки совместимы с типовыми DIN-рейками и стандартными кабельными вводами. Фланец цельный - позволяет вводить кабели через одну точку, снижая риск попадания влаги. Монтажная панель имеет разметку с двух сторон - удобна при работе с оборудованием с обоих направлений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях повышенной опасности. Степень защиты IP66 и IK10 обеспечивают работу даже в экстремальных условиях: дождь, песок, снег, удары инструментом. Сейсмостойкость 9 баллов делает корпус пригодным для регионов с активной сейсмической деятельностью. Климатические классы УХЛ1, ОМ2, ОМ3 гарантируют долгую службу в холодном, влажном и агрессивном окружении. Горючесть Г1 исключает распространение пламени при аварийных ситуациях.

Преимущества

• Высокая жесткость конструкции за счет толщины стали и усиленной рамы
• Порошковое покрытие RAL3020 - не выгорает на солнце, не трескается, легко моется
• Реверсивная дверь - позволяет адаптировать расположение под условия монтажа
• Застекленная дверь - экономит время на проверку состояния оборудования
• Вентилируемая дверь - предотвращает перегрев при длительной нагрузке
• Соединение в ряд - позволяет масштабировать системы без потери герметичности
• Комплексная комплектация - всё необходимое уже в наличии, не требуются допзакупки

Ограничения применения

Не рекомендуется использовать корпус в местах постоянного контакта с химически агрессивными жидкостями (например, кислоты, растворители). Несмотря на IP66, не предназначен для постоянного погружения в воду. Температурный диапазон ограничен - при температурах ниже −50C или выше +50C возможны изменения свойств материалов. Не следует применять в помещениях с взрывоопасной средой - сертификат ATEX отсутствует. Отсутствие встроенных терморегуляторов или вентиляторов требует самостоятельного решения теплоотвода при высокой тепловой нагрузке.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожной станции
• Автоматический щит освещения в парковой зоне
• Контрольный шкаф для датчиков на трубопроводе
• Центральный узел связи на промышленной площадке
• Электрошкаф на опоре ЛЭП

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны точно совпадать с диаметрами используемых вводов
• При установке на столб используйте антивандальные болты - корпус часто находится в общественных зонах
• При использовании в сырых районах обязательно прокладывайте дополнительную гидроизоляцию вокруг кабельных вводов
• Двунаправленная разметка монтажной панели позволяет монтировать оборудование с любой стороны - удобно при обслуживании с тыла
• При соединении нескольких корпусов в ряд соблюдайте шаг крепления - не более 1 метра между точками фиксации
• Артикул r5st1064-ral3020 - единственный вариант этого размера с цветом RAL3020 в серии RAM block; другие цвета требуют заказа по индивидуальному запросу
