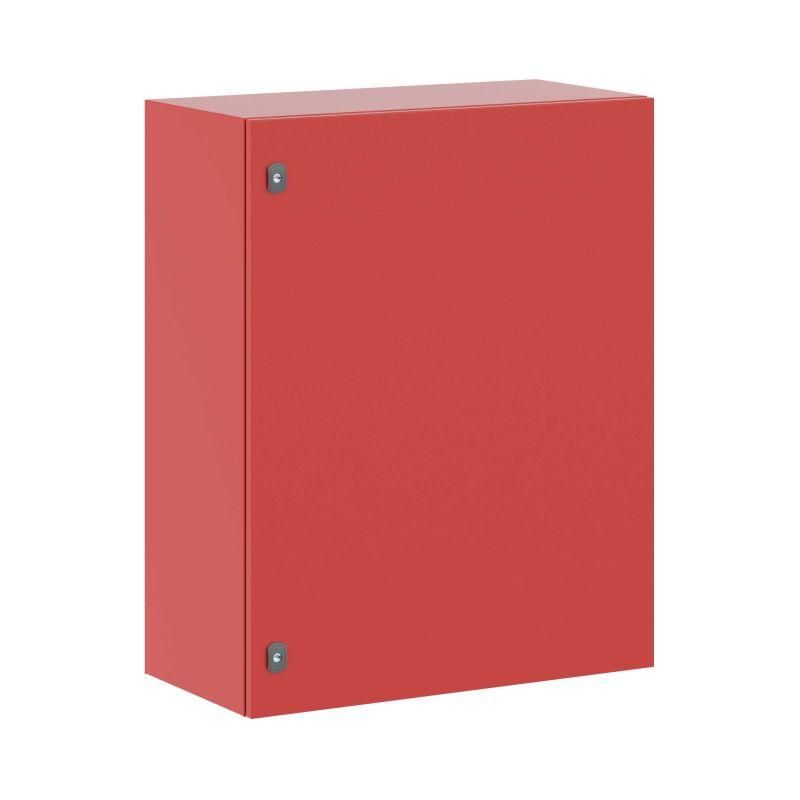

Корпус сварной навесной ST с М/П ВхШхГ 1000 х 800 400 мм RAL3020 красный |R5ST1084-RAL3020 | DKC ДКС

Корпус навесной ST с монтажной панелью ВхШхГ 1000x800x400 мм, RAL3020 от DKC предназначен для защиты электрооборудования в условиях улицы и внутри помещений. Благодаря прочной стальной конструкции, IP66 и IK10, этот корпус надёжно защищает оборудование от пыли, воды, механических воздействий и используется в системах автоматизации и распределения энергии. Артикул r5st1084-ral3020 соответствует сериям RAM block и DKC.

Назначение и область применения

Корпус навесной ST с монтажной панелью ВхШхГ 1000x800x400 мм, RAL3020 применяется для размещения аппаратуры управления, коммутационных устройств, автоматических выключателей, контакторов и других элементов электросистем. Подходит для наружной установки, где важна защита от осадков, пыли и температурных перепадов. Также используется в промышленных помещениях - на заводах, в насосных станциях, на объектах ЖКХ и транспорта.

Технические характеристики

• Размеры: высота 1000 мм, ширина 800 мм, глубина 400 мм
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +40C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Цвет: красный RAL3020
• Тип покрытия: порошковое - устойчиво к царапинам, химикатам и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - обеспечивает доступ к задней части корпуса
• Защита двери: застекленная, вентилируемая - позволяет контролировать состояние оборудования без вскрытия, при этом снижает перегрев
• Крепление: настенное, напольное, на столбе - универсальная совместимость с типами монтажа
• Соединяемость: можно соединять в ряд - формирование длинных линий корпусов без зазоров

Совместимость и монтаж

Корпус навесной ST с монтажной панелью ВхШхГ 1000x800x400 мм, RAL3020 легко монтируется на любую вертикальную поверхность - стену, опору, раму. Для крепления используются предварительно подготовленные отверстия. Монтажная панель имеет разметку для быстрой установки DIN-рейки и оборудования. Фланцы для ввода кабеля расположены по бокам - позволяют вводить кабели сверху, снизу или сбоку. Задняя дверь даёт доступ к кабельным проходкам для прокладки и обслуживания. Все крепёжные элементы входят в комплект - не требуют доп purchases.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для промышленного оборудования: степень защиты IP66 исключает попадание воды и пыли внутрь; IK10 гарантирует устойчивость к внешним ударам; класс горючести Г1 снижает риск возгорания. Климатические исполнения УХЛ1 и ОМ2/ОМ3 обеспечивают работу в суровых условиях - от морозов до жары и сырости. Сейсмостойкость 9 баллов делает корпус подходящим для регионов с активной сейсмической деятельностью.

Преимущества

• Высокая механическая прочность благодаря толстым стенкам и стальной конструкции
• Порошковое покрытие RAL3020 не выцветает и не трескается даже после летнего солнца
• Реверсивная дверь - удобство при ограниченном пространстве вокруг корпуса
• Застекленная дверь - возможность визуального контроля без открытия
• Вентилируемая дверь - естественная циркуляция воздуха, снижение нагрева
• Соединение в ряд - экономия места и времени при масштабировании системы
• Две точки входа кабеля - гибкость в организации проводки

Ограничения применения

Корпус навесной ST с монтажной панелью ВхШхГ 1000x800x400 мм, RAL3020 не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68. Не рекомендован для установки в зонах с постоянными химическими брызгами (например, в кислотных производствах) - хотя покрытие устойчиво, длительный контакт с агрессивными веществами может повредить его. Отсутствие собственных вентиляторов - при высоких тепловыделениях требуется дополнительная принудительная вентиляция. Напольная установка возможна, но требует ровного основания - корпус не оборудован регулируемыми ножками.

Примеры использования

• Электрощитовая на улице - управление освещением парковки
• Контрольный щит на конвейере в пищевой промышленности
• Распределительный пункт на насосной станции водоснабжения
• Автоматизация лифтового оборудования в многоэтажках
• Щит управления вагоном метро или железнодорожной платформы
• Объединённая линия из нескольких корпусов на производственной площадке

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под крепёж совпадают с конструкцией стены или столба - используйте уровень
• При использовании в холодном климате учтите, что конденсат может образовываться внутри - рекомендуется установка терморегулятора или сухого воздуха
• При соединении корпусов в ряд - следите за точностью выравнивания, чтобы не было перекосов дверей
• Используйте кабельные вводы с уплотнительными кольцами - они уже в комплекте, но важно правильно затянуть
• Не закрывайте вентиляционные отверстия - даже при наличии застеклённой двери воздушный поток необходим
• Артикул r5st1084-ral3020 - единственный вариант этого размера с RAL3020 в серии RAM block - другие цвета отличаются по артикулу
