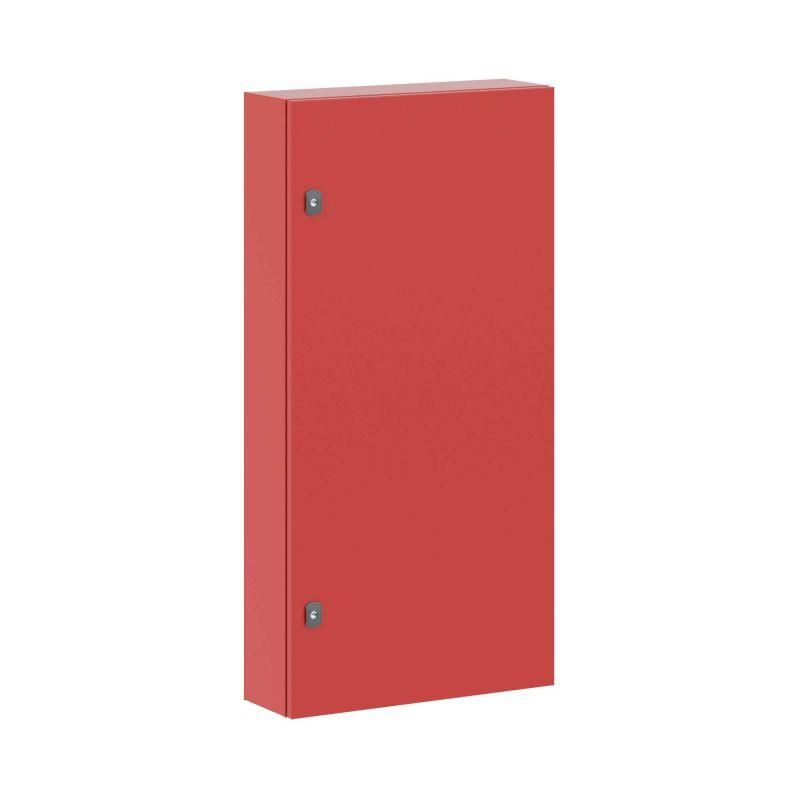

Корпус навесной ST с М/П ВхШхГ 1200x600x200 мм, RAL3020 красный | R5ST1262-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью DKC r5st1262-ral3020 предназначен для защиты оборудования в системах автоматизации и распределения электроэнергии. Его прочная стальная конструкция, степень защиты IP66 и возможность настенного, напольного или столбового монтажа делают его надёжным решением для уличных и промышленных объектов.

Назначение и область применения

Корпус DKC r5st1262-ral3020 используется для размещения коммутационных устройств, автоматических выключателей, контакторов, реле и других элементов управления. Подходит для установки в условиях повышенной запылённости, сырости, перепадов температур - в том числе на открытых площадках, в цехах, на насосных станциях, вдоль линий электропередачи. Благодаря наличию монтажной панели обеспечивает удобную фиксацию аппаратуры внутри корпуса.

Технические характеристики

• Размеры: высота 1200 мм, ширина 600 мм, глубина 200 мм
• Материал корпуса: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL 3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергой до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Поверхность: порошковое покрытие, устойчивое к UV-излучению и механическому воздействию
• Количество дверей: одна, реверсивная (можно открывать влево/вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутреннего оборудования
• Вентилируемая дверь: да - способствует естественному теплообмену
• Задняя дверь: есть - доступ к задней части корпуса для обслуживания кабелей
• Фланец: сплошной, для ввода кабелей
• Крепление: настенное, напольное, на столбе
• Соединение в ряд: возможно - несколько корпусов можно соединить между собой

Совместимость и монтаж

Корпус DKC r5st1262-ral3020 совместим с любым оборудованием, которое поместится в габаритах 1200×600×200 мм. Для монтажа используйте предварительно подготовленные отверстия на задней стенке и боковых сторонах. Крепление на стену выполняется через четыре точки на тыльной стороне; для установки на столб - через нижние и верхние кронштейны. Наличие двух поворотных замков обеспечивает безопасное закрывание. Монтажная панель уже имеет разметку под DIN-рейки - достаточно зафиксировать её саморезами. Соединение нескольких корпусов в ряд требует согласованного расположения фланцев и соблюдения шага крепления.

Безопасность и стандарты

Корпус соответствует требованиям EN 50102 (ударопрочность), IEC 60529 (IP66), а также нормам для промышленного оборудования в России (климатические исполнения УХЛ1, ОМ2, ОМ3). Сейсмическая устойчивость до 9 баллов позволяет использовать его в районах с активной сейсмикой. Порошковое покрытие не содержит свинца и хром(VI), что соответствует экологическим нормам RoHS. Все металлические детали имеют надёжное заземление - комплект заземления встроен, но без проводов (их необходимо проложить самостоятельно).

Преимущества

• Высокая жёсткость конструкции благодаря увеличенной толщине стали (до 1,8 мм на панели)
• Интеллектуальный дизайн: реверсивная дверь, застеклённая передняя часть и вентиляционные каналы снижают необходимость в принудительном охлаждении
• Поддержка множественных вариантов установки - на стену, столб, пол, встроенный монтаж
• Возможность масштабирования: корпуса легко соединяются в ряд для создания единой системы
• Защита от внешних факторов: IP66 + IK10 обеспечивают долгую службу даже в суровых условиях

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует сертификация Ex
• Не рекомендован для постоянного погружения в воду - IP66 допускает лишь сильные струи, но не длительное затопление
• При использовании в очень высоких температурах (>+50C) требуется дополнительная вентиляция, так как корпус не оснащён активными системами охлаждения
• При монтаже в стену необходимо заранее предусмотреть проём и достаточную нагрузочную способность основания
• Комплект заземления не включает провода - их следует выбрать и проложить отдельно

Примеры использования

• Электрощитовая на улице для питания насосной станции
• Щит управления конвейерной линией в пищевой промышленности
• Автоматический щит на опоре ЛЭП с датчиками и реле контроля
• Центральное распределительное устройство в теплом пункте
• Аппаратный пункт для систем видеонаблюдения и связи на территории завода

Практические советы

• Перед монтажом проверьте соответствие посадочных мест на монтажной панели вашему оборудованию - разметка универсальная, но требует точного позиционирования
• При установке на столб используйте антивандальные болты и защитные кожухи для замков
• Для лучшей терморегуляции в летний период рекомендуется дополнительно установить вентиляторы в заднюю дверь
• При соединении нескольких корпусов в ряд - обязательно выровняйте уровни и используйте одинаковые типы креплений
• Обязательно проведите заземление после сборки - отсутствие этого может привести к выходу из строя чувствительной электроники
• Чистку корпуса проводите мягкой тряпкой и нейтральным моющим средством - ацетон и растворители повредят порошковое покрытие
