Корпус сварной навесной ST с М/П ВхШхГ 1200 х 600 400 мм RAL3020 красный |R5ST1264-RAL3020 | DKC ДКС

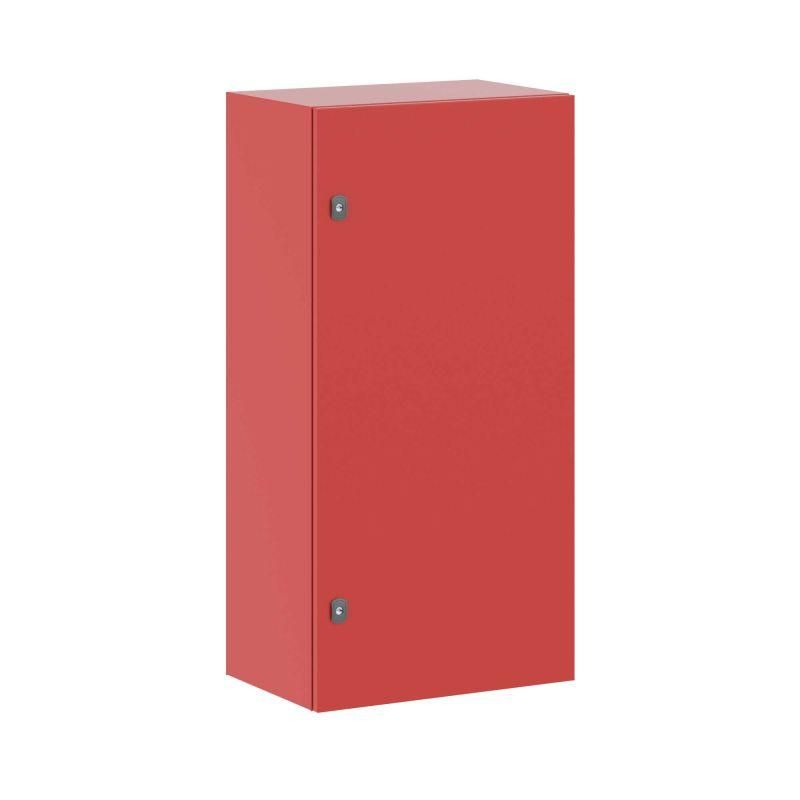

Корпус навесной ST с монтажной панелью ВхШхГ 1200x600x400 мм, RAL3020 от DKC предназначен для защиты электротехнического оборудования в условиях улицы и промышленных объектов. Благодаря прочной стальной конструкции, IP66 и IK10, этот корпус выдерживает агрессивную среду, а встроенная монтажная панель упрощает сборку щитов. Артикул r5st1264-ral3020 подходит для систем автоматизации, распределения энергии и управления оборудованием.

Назначение и область применения

Корпус навесной ST с монтажной панелью используется для размещения аппаратуры автоматизации, коммутационных устройств, реле, контакторов и других элементов электрощитов. Подходит для наружной установки, где важна надёжная защита от пыли, воды, механических воздействий и температурных перепадов. Применяется на промышленных площадках, насосных станциях, транспортных узлах, в системах освещения и на объектах ЖКХ.

Технические характеристики

• Размеры: высота 1200 мм, ширина 600 мм, глубина 400 мм
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от -60C до +40C, в условиях повышенной влажности и атмосферных осадков
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Поверхность: порошковое напыление - устойчиво к царапинам, химикатам и UV-излучению
• Цвет: красный RAL3020

Совместимость и монтаж

Корпус навесной ST с монтажной панелью легко монтируется любым способом: на стену, на столб, в нишу или на пол. Для крепления предусмотрены подготовленные отверстия. Возможна установка в ряд - несколько корпусов можно соединить между собой для формирования единой системы. Дверь реверсивная - её можно поменять сторону открывания. Фланец сплошной, позволяет вводить кабели через всю ширину основания. Монтажная панель имеет разметку для быстрой установки DIN-рейки и оборудования.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для внешних электротехнических installations. Степень защиты IP66 исключает попадание влаги даже при сильном дожде или мойке струёй. Ударопрочность IK10 защищает от случайных ударов инструментом или предметами. Сейсмостойкость 9 баллов обеспечивает сохранность внутреннего оборудования при землетрясениях. Климатические классы УХЛ1 и ОМ2/ОМ3 гарантируют работу в суровых условиях России и стран СНГ.

Преимущества

• Монтажная панель из оцинкованной стали снижает время сборки - оборудование крепится прямо на плату без доп. кронштейнов
• Дверь с застеклением даёт возможность визуального контроля состояния приборов без вскрытия корпуса
• Вентилируемая дверь предотвращает перегрев внутри при длительной работе оборудования
• Порошковое покрытие RAL3020 не выгорает на солнце и не теряет цвет при перепадах температур
• Две дверные рейки и два поворотных замка обеспечивают надёжное запирание и удобство обслуживания
• Комплексный комплект поставки - всё необходимое для монтажа уже в наличии

Ограничения применения

Корпус не предназначен для взрывоопасных зон (не сертифицирован по ATEX). Не рекомендуется использовать в местах постоянного погружения в воду - IP66 не обеспечивает долговременного подводного положения. Напольная установка возможна, но требует ровного, сухого основания; на мягком грунте или в сыром месте необходимо применять дополнительную опорную раму. Отсутствие встроенных вентиляторов - при высоких тепловыделениях оборудования требуется внешнее охлаждение.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на автостоянке
• Контрольный щит на конвейере в пищевой промышленности
• Автоматика освещения в парковой зоне
• Электрощит на столбе для питания уличных камер видеонаблюдения

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они совпадают с типовыми размерами для настенной и столбовой установки
• Используйте кабельные вводы с уплотнениями, чтобы не нарушить степень защиты IP66
• При использовании в холодном климате учтите, что пластиковые детали (например, уплотнители) становятся более хрупкими ниже -30C - периодически проверяйте их состояние
• Для удобства обслуживания расположите наиболее часто используемые устройства в верхней части монтажной панели
• Артикул r5st1264-ral3020 совместим с другими изделиями серии ST - можно собирать единые системы из нескольких корпусов
• Не забудьте подключить заземление - комплект содержит клеммы, но не провода; используйте медный провод сечением не менее 10 мм2
