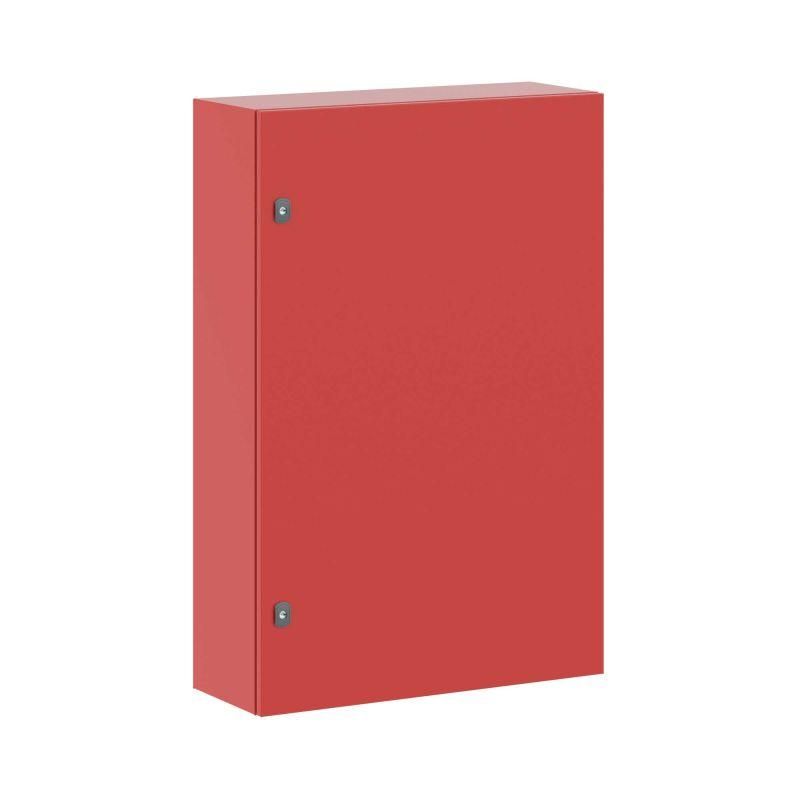

Корпус навесной ST с М/П ВхШхГ 1200x800x300 мм, RAL3020 красный | R5ST1283-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 1200x800x300 мм, цвет RAL3020 от DKC (ДКС), артикул r5st1283-ral3020, предназначен для надежного размещения оборудования в условиях улицы и промышленных объектов. Благодаря прочной стальной конструкции, IP66 и IK10, он выдерживает агрессивную среду и механические воздействия.

Назначение и область применения

Этот корпус используется для монтажа аппаратуры управления, коммутационных устройств, автоматических выключателей, контакторов и других элементов систем автоматизации и распределения электроэнергии. Подходит для установки на улице, в цехах, на станциях, в насосных пунктах, на промышленных площадках. Применяется там, где требуется защита от пыли, воды, перепадов температур и случайных ударов.

Технические характеристики

• Размеры: высота 1200 мм, ширина 800 мм, глубина 300 мм
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от -50C до +40C, в условиях повышенной влажности и атмосферных осадков
• Группа горючести: Г1 - материал не поддерживает горение
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Поверхность: порошковое напыление - устойчиво к царапинам, химикатам и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - обеспечивает доступ к тыльной стороне монтажной панели
• Защита двери: сплошной фланец для ввода кабелей (2 шт.), поворотный замок (2 шт.)
• Вентиляция: дверь вентилируемая - позволяет естественную циркуляцию воздуха
• Застекленная часть: есть - для визуального контроля индикационных светильников и приборов
• Соединение в ряд: да - несколько корпусов можно соединить между собой для формирования единой системы

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: настенно, на столбе, напольно или встроенными в стену. Для крепления используются предварительно подготовленные отверстия и комплект аксессуаров. Монтажная панель имеет универсальную разметку - подходит для крепления DIN-рейки, клеммных колодок, модульных устройств любого стандарта. Соединение в ряд возможно через совпадающие кромки и одинаковые размеры - позволяет собирать длинные линейные блоки без зазоров. Кабельный ввод осуществляется через два фланца с возможностью герметизации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях открытых и агрессивных сред. Степень защиты IP66 и IK10 обеспечивают соответствие EN 62208 и IEC 62262. Сейсмостойкость 9 баллов подтверждает возможность эксплуатации в сейсмоопасных регионах. Цвет RAL3020 - красный, соответствует нормам сигнализации опасности. Все металлические части имеют надёжное заземление (комплект без проводов - требует самостоятельного подключения к контуру заземления объекта).

Преимущества

• Высокая жесткость конструкции благодаря толстым стенкам и усиленному фланцу
• Порошковое покрытие не выгорает на солнце и не трескается при перепадах температур
• Реверсивная дверь - удобство при ограниченном пространстве вокруг корпуса
• Застекленная дверь позволяет контролировать состояние индикаторов без вскрытия
• Вентилируемая дверь снижает риск перегрева внутри при длительной нагрузке
• Соединение в ряд - экономия времени при масштабировании систем
• Две точки входа кабелей - упрощают прокладку и минимизируют число точек проникновения

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не гарантирует работу под водой
• Не рекомендован для помещений с агрессивными химическими парами (например, кислотные производства)
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами
• Комплект заземления не содержит провода - необходимо самостоятельно выбрать и проложить медный проводник нужного сечения
• При напольной установке требуется ровное, не подверженное проседанию основание

Примеры использования

• Щитовая на улице для управления насосной станцией
• Распределительный щит на промышленном конвейере
• Автоматический пункт управления освещением на железнодорожной платформе
• Центральный щит на тепловой электростанции с несколькими корпусами, соединёнными в ряд
• Контрольный шкаф на автозаправочной станции

Практические советы

• Перед монтажом проверьте, что посадочные места на стене/столбе выдерживают вес корпуса - с учётом внутреннего оборудования масса может достигать 50–70 кг
• При использовании вентилируемой двери убедитесь, что воздушные потоки не будут забивать грязью или снегом - лучше располагать корпус так, чтобы вентиляционные отверстия были направлены вниз
• Для герметизации кабельных вводов используйте резиновые или термостойкие сальники - они продлят срок службы корпуса
• При соединении нескольких корпусов в ряд - начинайте сборку с нижнего, затем поднимайтесь вверх, чтобы избежать перекосов
• При работе в холодном климате - перед запуском оборудования проверьте наличие конденсата внутри, особенно после перемещения из тёплого помещения
• Артикул r5st1283-ral3020 - уникальный для этого цвета; при заказе аналогов уточняйте именно этот код, чтобы получить правильный цвет RAL3020
