Корпус сварной навесной ST с М/П ВхШхГ 400 х 200 мм RAL3020 красный |R5ST0442-RAL3020 | DKC ДКС

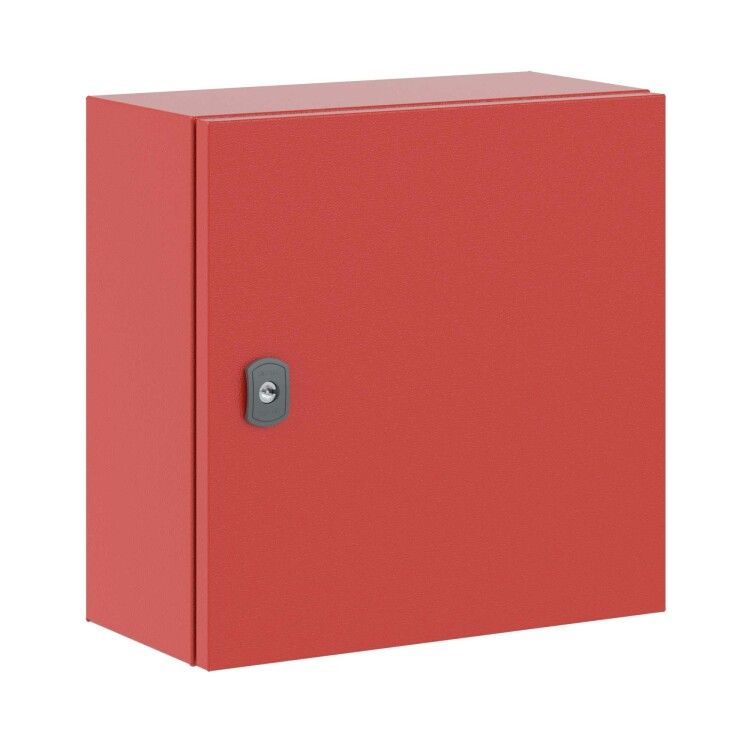

Корпус навесной с монтажной панелью ВхШхГ 400х400х200 мм RAL3020 от DKC (ДКС) - прочный металлический кожух с внутренним креплением оборудования, рассчитанный на улицу и жесткие условия эксплуатации. Артикул r5st0442-ral3020 подходит для монтажа силовой аппаратуры, АСУ ТП и устройств управления в условиях повышенной запыленности, влаги и механических воздействий.

Назначение и область применения

Корпус предназначен для защиты электронного и электромеханического оборудования внутри: контакторов, реле, модулей ввода-вывода, автоматических выключателей, преобразователей частоты и других элементов систем автоматизации. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергоносителей, транспорта и промышленных площадках. Благодаря степени защиты IP66 и ударопрочности IK10, корпус надежно работает даже в экстремальных климатических условиях.

Технические характеристики

• Размеры: 400×400×200 мм (высота × ширина × глубина)
• Материал: сталь 1,2 мм с порошковым покрытием RAL3020 (красный)
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под крепление оборудования
• Защита: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - самозатухающий материал
• Цвет: RAL 3020 - красный матовый
• Закрывается: одной реверсивной дверью со сплошным фланцем и поворотным замком
• Функциональные опции: возможность установки застекленной, вентилируемой или обычной двери; наличие задней двери

Совместимость и монтаж

Корпус совместим с любым оборудованием, которое можно закрепить на DIN-рейке или через отверстия на монтажной плате. Крепится несколькими способами: на стену, на столб, в нишу стены или прямо на пол. Для настенного монтажа предусмотрены крепежные отверстия в боковых стенках. Возможна сборка в ряд - несколько корпусов можно соединить между собой для экономии места и унификации внешнего вида. Все входы кабелей проходят через единый сплошной фланец, который легко сверлится под нужный диаметр. Наличие задней двери позволяет удобно прокладывать кабели с тыла, минимизируя перегрузку передней части.

Безопасность и стандарты

• Соответствует требованиям IEC 62208 (корпуса для электротехники)
• Имеет сертификат соответствия по безопасности и электромагнитной совместимости
• Порошковое покрытие устойчиво к химическим веществам, УФ-лучам и температурным колебаниям
• Заземление обеспечивается через комплект без проводов - достаточно подсоединить медную перемычку от оборудования к точке заземления на корпусе

Преимущества

• Высокая коррозионная стойкость благодаря двухслойному антикоррозийному слою (оцинковка + порошковое покрытие)
• Жесткая конструкция выдерживает значительные механические нагрузки и вибрацию
• Универсальная форма - один корпус решает задачи и для наружной, и для внутренней установки
• Реверсивная дверь - можно открывать влево или вправо, что удобно при ограниченном доступе
• Система “соеди­нимых в ряд” - позволяет собирать длинные линейные блоки без потери целостности защиты
• Предварительно подготовленная монтажная панель снижает время установки оборудования

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 предполагает лишь струйное воздействие, а не длительное затопление
• При использовании вентилируемой двери теряется полная герметичность - не рекомендовано применять там, где требуется абсолютная изоляция от газов или паров
• Пластиковые детали (например, уплотнители) имеют срок службы около 5–7 лет при активной эксплуатации - требуют периодической проверки
• Максимальная масса установленного оборудования не должна превышать 25 кг - выше указанного веса возможна деформация монтажной панели

Примеры использования

• Электрошкаф на улице для управления насосной станцией
• Щит управления конвейером на пищевом заводе
• Автоматический щит освещения на железнодорожной станции
• Распределительный пункт на автостоянке с контроллером зарядки EV
• АСУ ТП на тепловой электростанции - благодаря сейсмостойкости выдерживает вибрации от работающего оборудования

Практические советы

• Перед монтажом обязательно проверьте посадочные отверстия под кабельные вводы - используйте подходящую метчиковую головку для сверления, чтобы сохранить герметичность
• При установке на столб используйте дополнительно антивандальный болтовой комплект - корпус имеет готовые точки крепления
• Для работы в регионах с зимними температурами ниже –40C убедитесь, что все пластиковые элементы (замок, уплотнители) рассчитаны на такие значения - указанные в спецификации материалы работают до –40C
• Часто забывают про заземление - хотя комплект поставки содержит контактную планку, сами провода необходимо докупить отдельно
• Если используется застекленная дверь - регулярно протирайте стекло от грязи и конденсата, особенно после дождя
• Выбираете корпус для системы с большим числом кабелей? Обращайте внимание на свободный объем внутри - 400×400×200 мм подходит для средних по размеру щитов, но не для крупных PLC-систем с множеством модулей
