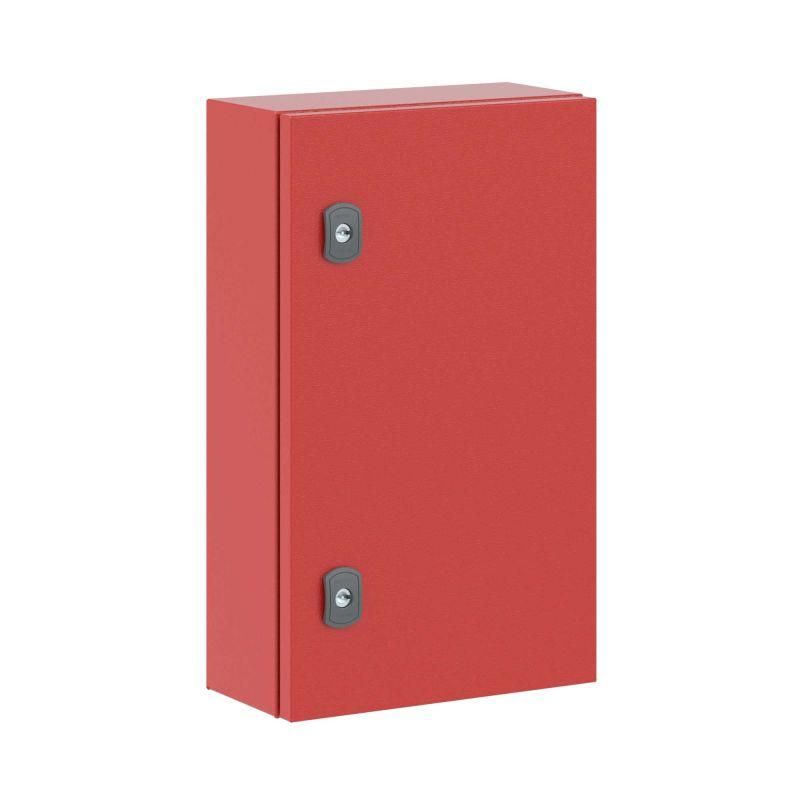

Корпус навесной ST с М/П ВхШхГ 500x300x150 мм, RAL3020 красный | R5ST0531-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 500x300x150 мм, цвет RAL3020 от DKC (ДКС), артикул r5st0531-ral3020, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для установки аппаратуры автоматизации, коммуникационных модулей, контакторов, реле, устройств защиты и других элементов электросистем. Подходит для наружного монтажа, где важна устойчивость к погоде, механическим повреждениям и запылённости. Применяется на объектах энергообеспечения, промышленных участках, насосных станциях, железнодорожных путях и в инфраструктуре городского хозяйства.

Технические характеристики

• Размеры: высота 500 мм, ширина 300 мм, глубина 150 мм
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Тип поверхности: матовое порошковое напыление, устойчивое к царапинам и химическому воздействию
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутреннего оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - удобна для доступа к тыльным сторонам кабелей и соединений
• Соединение в ряд: возможно - несколько корпусов можно стыковать друг с другом
• Крепление: настенное, напольное, на столб - все варианты поддерживаются

Совместимость и монтаж

Корпус оснащён универсальной системой крепления. Для настенной установки используются предварительно подготовленные отверстия в боковых стенках. Напольная установка возможна через нижние кронштейны. Крепление на столб осуществляется с помощью специальных хомутов (не входят в комплект). Ввод кабелей выполняется через сплошной фланец с возможностью последующего сверления отверстий. Монтажная панель имеет перфорацию под DIN-рейки и болтовые крепления - совместима с большинством стандартных компонентов. Все детали легко собираются без сложного инструментария.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических изделий в условиях эксплуатации на открытом воздухе. Высокая степень защиты IP66 исключает попадание воды даже при направленном струйном воздействии. Ударопрочность IK10 гарантирует сохранность внутри при случайных удара. Сейсмическая устойчивость 9 баллов делает корпус подходящим для регионов с активной сейсмикой. Цвет RAL3020 - красный - часто применяется в промышленной сигнализации для визуального выделения.

Преимущества

• Высокая прочность благодаря двухслойной стальной конструкции
• Защита от пыли и воды - идеален для уличного монтажа
• Реверсивная дверь снижает необходимость адаптации места установки
• Застекленная дверь позволяет проверить работу оборудования без вскрытия
• Вентилируемая дверь предотвращает перегрев при длительной нагрузке
• Сплошной фланец и наличие задней двери упрощают прокладку и обслуживание кабелей
• Возможность групповой сборки - экономит место и время при масштабировании системы

Ограничения применения

• Не рекомендован для постоянного погружения в жидкости - IP66 не является водонепроницаемостью для подводного использования
• Порошковое покрытие уязвимо к острым металлическим предметам - следует избегать механического царапания
• Отсутствие собственных терморегуляторов - при экстремальных температурах требуется доп. оборудование (обогрев/охлаждение)
• Не предусмотрен встроенный свет - для работы в темноте нужен внешний источник освещения
• Комплект заземления не содержит провода - необходимо самостоятельно выбрать и проложить медный проводник требуемого сечения

Примеры использования

• Щит управления насосной станцией на открытом дворе
• Распределительный щит на опоре ЛЭП
• Автоматизация контроля освещения на парковке
• Контрольный пункт для датчиков на производстве с высокой запылённостью
• Аппаратура связи на железной дороге в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте посадочные отверстия под ваше оборудование - они должны соответствовать ширине DIN-реек и местам крепления
• При использовании на столбе используйте антикоррозийные хомуты и избегайте прямого контакта с сырым деревом или бетоном
• Для долговечности в холодном климате закрывайте дверь плотнее зимой - чтобы предотвратить образование конденсата
• При необходимости увеличения объема - соедините два корпуса в ряд; используйте одинаковые модели для равномерного теплового режима
• Выбирайте сечение заземляющего провода согласно нормам ПУЭ - минимум 10 мм2 меди для таких условий
• Обратите внимание: размер 500×300×150 мм - ограничен по глубине. Не помещаются крупные преобразователи частоты - выбирайте более глубокие модели, если нужны устройства больше 120 мм в глубину
