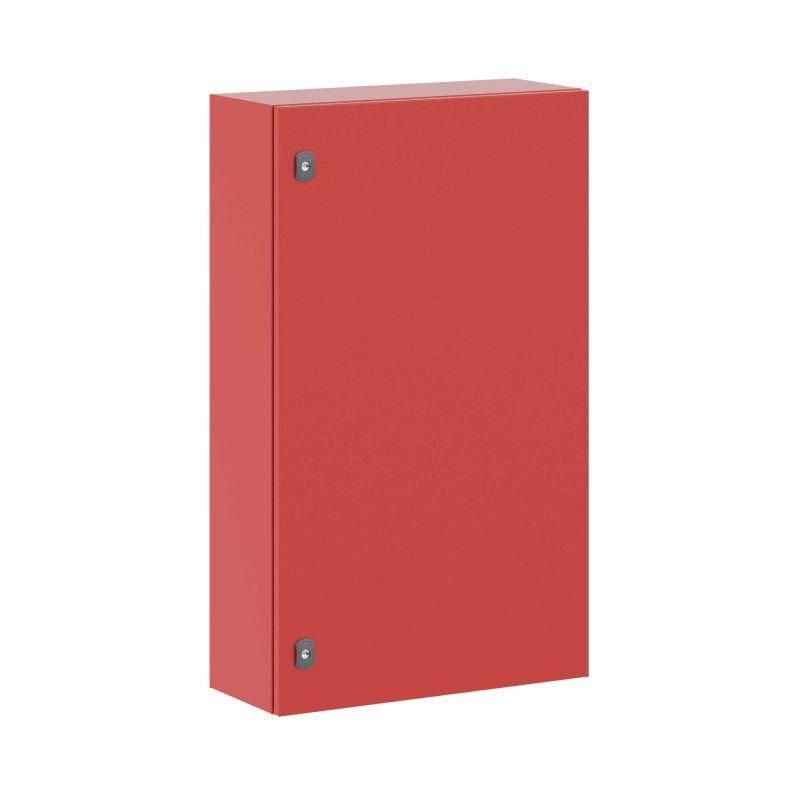

Корпус навесной ST с М/П ВхШхГ 1000x600x250 мм RAL3020 красный | R5ST1069-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 1000х600х250мм RAL3020 от DKC (ДКС), артикул r5st1069-ral3020, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для установки аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и других элементов электрощитового оборудования. Подходит для работы на улице, в цехах, на объектах энергообеспечения, транспорта, ЖКХ и промышленных комплексах. Благодаря высокой степени защиты и прочности, корпус r5st1069-ral3020 применяют там, где важна долговечность и безопасность.

Технические характеристики

• Размеры: 1000×600×250 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: красный RAL3020
• Тип поверхности: порошковое напыление - устойчиво к механическому и химическому воздействию

Совместимость и монтаж

Корпус r5st1069-ral3020 совместим со всеми типами стандартного щитового оборудования. Возможны следующие варианты установки:

• Навесной - на вертикальную стену или опору
• Настенный - через предварительно подготовленные отверстия
• Напольный - с использованием базовой платформы
• На столб - благодаря специальным кронштейнам в комплекте
• Установка в стену - требует соответствующего проема и усиления
• Объединение в ряд - несколько корпусов можно соединить между собой для формирования единой системы

Фланец цельный, обеспечивает плотный ввод кабелей. Для монтажа используются стандартные болтовые соединения. Все детали легко доступны для обслуживания после открывания двери.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями безопасности для электротехнических изделий. Высокая степень защиты IP66 исключает попадание пыли и воды даже при сильном дожде или мойке. Ударопрочность IK10 гарантирует сохранность внутреннего оборудования при случайных ударах. Климатические классы УХЛ1 и ОМ2–ОМ3 позволяют использовать корпус в регионах с суровым климатом, включая повышенную влажность и перепады температур. Соответствие группе горючести Г1 снижает риск возгорания.

Преимущества

• Высокая механическая прочность - стальная конструкция с толщиной материала выше среднего
• Защита от всех видов внешних факторов - IP66 + IK10 + сейсмостойкость
• Удобство сборки - монтажная панель уже имеет разметку, что экономит время при установке компонентов
• Реверсивная дверь - позволяет открывать её влево или вправо, адаптируясь под расположение объекта
• Застекленная и вентилируемая дверь - обеспечивают контроль состояния оборудования и теплообмен
• Система заземления в комплекте - готова к быстрому подключению

Ограничения применения

Не рекомендуется применять корпус в местах постоянного прямого воздействия кислот, щелочей или растворителей - хотя порошковое покрытие устойчиво, длительный контакт с агрессивными жидкостями может вызвать коррозию. Также нельзя использовать корпус как источник питания или как часть активной электросхемы - он служит только для защиты оборудования. Открытые участки внутри корпуса должны быть закрыты при помощи заглушек, чтобы сохранить степень защиты IP66.

Примеры использования

• Щит управления насосной станцией на уличной территории
• Распределительный пункт на железнодорожной станции
• Автоматизированный шкаф на заводе с частыми мойками технологического оборудования
• Контрольный щит на тепловой электростанции с высокими уровнями влажности
• Аппаратный шкаф на автостоянке с контролем освещения и видеонаблюдения

Практические советы

• Перед монтажом проверьте соответствие габаритов корпуса r5st1069-ral3020 месту установки - особенно важно соблюдать минимальные зазоры вокруг для вентиляции и обслуживания
• Используйте только подходящие кабельные вводы с уплотнением - они должны соответствовать IP66
• При установке на столб используйте все предусмотренные крепления; недостаточно одного крепежа
• При необходимости увеличения объема - соедините два корпуса в ряд, согласно руководству производителя
• Порошковое покрытие не требует регулярного окрашивания, но периодически протирайте поверхность мягкой тряпкой от пыли и грязи
• Проверяйте состояние замков и уплотнений двери каждые 6 месяцев - особенно в соленом воздухе или при частых перепадах температур
