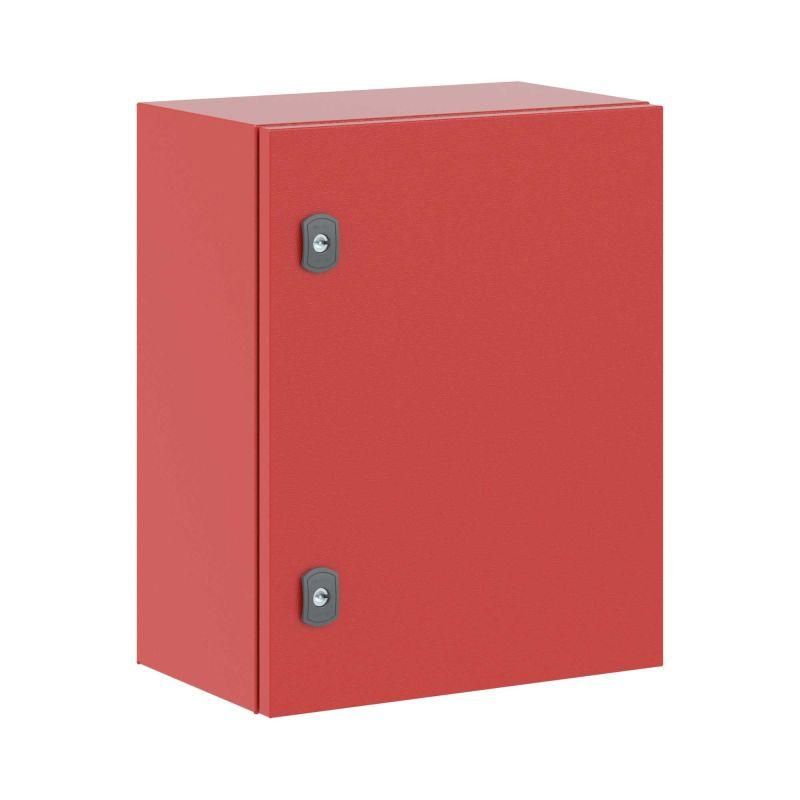

Корпус навесной ST с М/П ВхШхГ 500x400x250 мм RAL3020 красный | R5ST0549-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 500x400x250 мм RAL3020 от DKC (ДКС), артикул r5st0549-ral3020, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для монтажа аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах энергообеспечения, транспорта и промышленной автоматизации. Благодаря высокой степени защиты и прочности, корпус обеспечивает безопасную работу оборудования даже в сложных климатических условиях.

Технические характеристики

• Размеры: 500×400×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL 3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Тип поверхности: порошковое напыление - устойчиво к механическому и химическому воздействию
• Количество дверей: одна, реверсивная, со стеклом и вентиляцией
• Задняя дверь: есть - позволяет доступ к тыльной стороне панели
• Крепление: настенное, напольное, на столб - гибкая вариативность монтажа
• Соединение в ряд: возможно - несколько корпусов можно смонтировать рядом без потери герметичности

Совместимость и монтаж

Корпус оснащён сплошным фланцем для ввода кабелей, что исключает необходимость дополнительных проходных элементов. Для крепления используются предварительно подготовленные точки на задней стенке - подходят все типы кронштейнов и анкеров. Монтажная панель имеет универсальные отверстия под DIN-рейки и болтовые крепления, совместимую с большинством промышленных компонентов. Реверсивная дверь позволяет открывать её влево или вправо - удобно при ограниченном пространстве вокруг корпуса. Наличие двух поворотных замков гарантирует плотное закрывание и повышенную защиту от вскрытия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в условиях повышенной влажности, перепадов температур и агрессивной среды. Высокая степень защиты IP66 и класс IK10 обеспечивают соответствие нормам IEC 60529 и EN 62208. Климатические исполнения УХЛ1 и ОМ2/ОМ3 позволяют использовать корпус в регионах с суровым зимним климатом и в местах с постоянными колебаниями влажности. Горючесть Г1 снижает риск возгорания при аварийных ситуациях.

Преимущества

• Высокая механическая прочность благодаря толстым стенкам и усиленной монтажной платформе
• Защита от пыли и воды - идеально для уличных и сырых помещений
• Вентилируемая и застекленная дверь - одновременно даёт контроль состояния оборудования и предохраняет от запотевания
• Поддержка нескольких способов установки - настенная, напольная, на столбе - увеличивает гибкость проекта
• Соединение в ряд - возможность создания единой системы корпусов без нарушения герметичности
• Антивандальная конструкция - IK10 + два замка минимизируют риск повреждения

Ограничения применения

Не рекомендовано применять корпус внутри взрывоопасных зон - он не сертифицирован как взрывозащищённый. Также не следует использовать в средах с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие устойчиво, но не ко всем химикатам. Температурный режим ограничен климатическим исполнением УХЛ1; при более низких температурах возможна потеря эластичности уплотнителей. Открытые входы кабелей требуют обязательной герметизации с помощью специальных вводов - сам корпус не содержит внутренние уплотнители.

Примеры использования

• Автоматизация насосных станций на водоочистных сооружениях
• Распределительные пункты на железнодорожных путях
• Контрольные шкафы на промышленных конвейерах
• Узлы связи и сигнализации на открытых территориях АЗС
• Оборудование для удалённых датчиков и контроллеров в сельской местности

Практические советы

• Перед монтажом проверьте посадочные места на стене или опоре - они должны выдерживать вес корпуса (~15–20 кг с оборудованием)
• При использовании в районах с частыми осадками обязательно используйте кабельные вводы с уплотнителем - даже при IP66 влага может попасть через некачественные вводы
• Для обслуживания часто используемых устройств выбирайте расположение так, чтобы дверь открывалась в свободную зону - учтите ширину открытия
• При групповой установке нескольких корпусов соблюдайте минимальный зазор между ними - не менее 50 мм для теплообмена и доступа
• Заземление необходимо выполнить самостоятельно - в комплекте только клеммы, без проводов
• Порошковое покрытие не требует регулярного ухода, но при наличии грязевых отложений протирайте мягкой тряпкой - не применяйте абразивы
