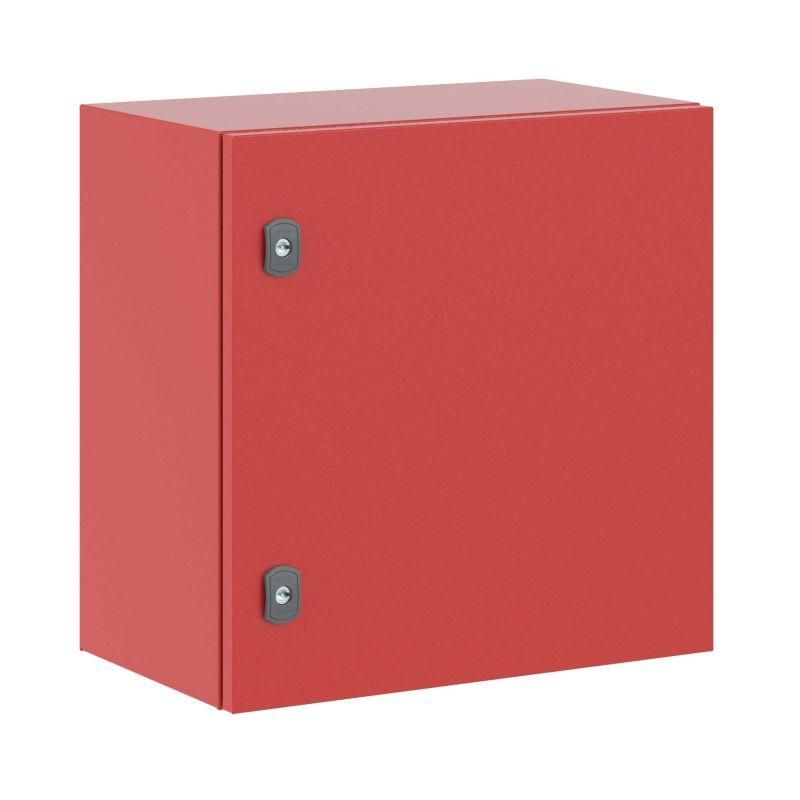

Корпус навесной ST с М/П ВхШхГ 500x500x300 мм, RAL3020 красный | R5ST0553-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 500x500x300 мм, цвет RAL3020, серия ST от DKC (ДКС) - надёжный металлический кожух с внутренней платой для монтажа оборудования в условиях улицы или промзоны. Артикул r5st0553-ral3020 подходит для распределительных щитов, АСУ ТП и других систем, где важна защита от внешних воздействий.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 500x500x300 мм, цвет RAL3020, серия ST предназначен для размещения электронного и электромеханического оборудования: автоматических выключателей, контакторов, реле, модулей ввода/вывода, преобразователей частоты. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, энергетики. Благодаря высокой степени защиты и ударопрочности используется там, где есть риск механических повреждений или агрессивной среды.

Технические характеристики

• Размеры: 500×500×300 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +40C, во влажной среде
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, реверсивная, застеклённая и вентилируемая
• Фланец: сплошной, для ввода кабелей
• Закрывающий механизм: два поворотных замка
• Крепление: настенное, напольное, на столб
• Возможность соединения в ряд: да

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 500x500x300 мм, цвет RAL3020, серия ST совместим с любым оборудованием, которое крепится на DIN-рейках или через отверстия в панели. Монтажная плата имеет универсальную разметку - можно крепить устройства как сверху, так и снизу. Для установки используются предложенные в комплекте крепёжные элементы. Возможна установка в стену (при наличии ниши) или на вертикальную опору. Соединение в ряд позволяет собирать длинные линейные блоки - удобно для протяжённых участков трасс.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - обеспечивает работу в дождь, песчаных бурях, на открытых площадках
• Ударопрочность IK10 - соответствие EN 50102, гарантирует сохранность внутри при случайных ударах
• Сейсмостойкость 9 баллов - допущена к использованию в сейсмоопасных регионах
• Климатические классы УХЛ1, ОМ2, ОМ3 - подтверждают работоспособность в суровых условиях
• Горючесть Г1 - снижает риск возгорания при аварийном перегреве

Преимущества

• Порошковое покрытие RAL3020 - устойчиво к коррозии, UV-излучению и химическим веществам
• Реверсивная дверь - легко открывается влево или вправо, удобна при ограниченном пространстве
• Застеклённая дверь - позволяет контролировать состояние оборудования без вскрытия
• Вентилируемая дверь - способствует естественному теплообмену, снижает риск перегрева
• Сплошной фланец - исключает попадание влаги и насекомых при вводе кабелей
• Комплексная комплектация - всё необходимое для сборки уже в коробке

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не равнозначен IP68
• При напольной установке требуется ровное основание; на мягком грунте нужна подготовка
• При соединении в ряд необходимо учитывать нагрузку на крепёж - максимальное количество зависит от веса оборудования
• Температура ниже −50C требует проверки спецификаций конкретного оборудования внутри

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожной платформе
• Автоматический щит освещения в парковой зоне
• Контрольный шкаф на промышленном конвейере
• Аварийный выключатель в зоне с повышенным уровнем запылённости

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной панели - они подходят для стандартных DIN-реек и крепёжа 4–6 мм
• Используйте кабельные вводы с уплотнителями, даже при наличии сплошного фланца - это повысит долговечность
• При установке на столб используйте дополнительно антивандальные болты
• При соединении нескольких корпусов в ряд - закрепите их друг к другу с помощью комплектных перемычек
• Не забудьте подключить заземление - провода в комплект не входят, их нужно проложить самостоятельно
• Чистка корпуса: используйте мягкую ткань и воду - не применять растворители, чтобы не повредить покрытие
