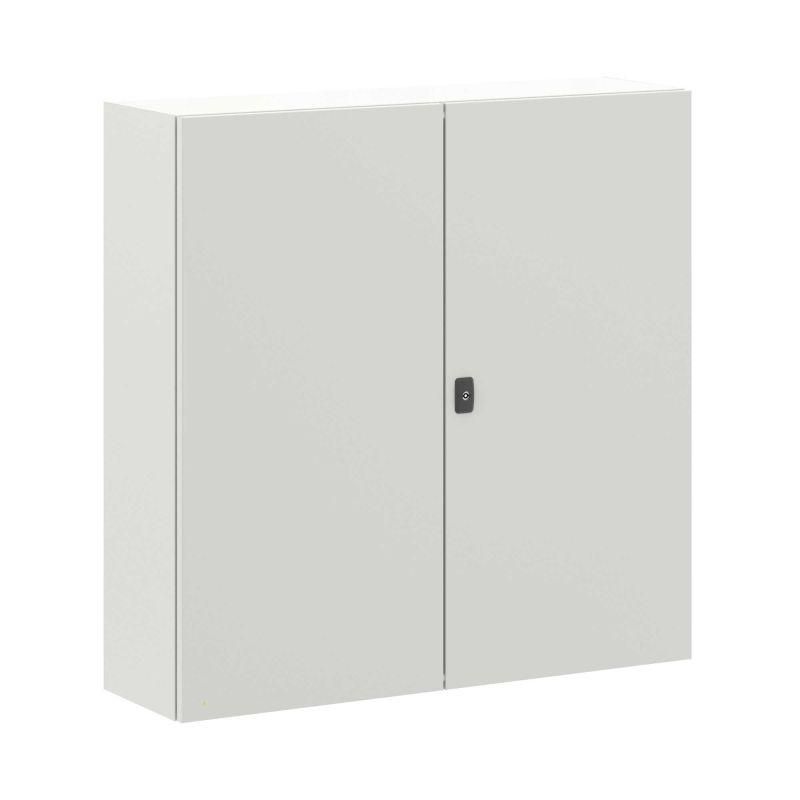

Корпус навесной STE с М/П двухдверный ВхШхГ 1000x1000x300 мм | R5STE1013 DKC ДКС

Корпус навесной с монтажной панелью двухдверный 1000х1000х300 мм IP55 STE - это надежный щит для монтажа оборудования управления и распределения электроэнергии в условиях улицы или внутри помещения. Бренд DKC (ДКС) предлагает эту модель в серии RAM block с артикулом r5ste1013, обеспечивая совместимость со стандартными решениями автоматизации.

Назначение и область применения

Корпус навесной с монтажной панелью двухдверный 1000х1000х300 мм IP55 STE предназначен для размещения аппаратуры управления, коммутационных устройств, автоматических выключателей, контакторов и других элементов электрощитового оборудования. Подходит для систем автоматизации технологических процессов, распределительных пунктов, насосных станций, промышленного освещения и внешних объектов. Может использоваться как в закрытых помещениях, так и на улице благодаря высокой степени защиты.

Технические характеристики

• Габариты: 1000×1000×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм, с двунаправленной разметкой
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - устойчив к механическим воздействиям до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Застекленная дверь: да - позволяет визуально контролировать состояние внутреннего оборудования
• Вентилируемая дверь: да - способствует естественному теплообмену
• Замок: одноключевой, с возможностью запирания
• Фланцы: два сплошных для ввода кабелей (диаметр не указан, рассчитан на стандартные вводы)
• Комплект заземления: включен - провода заземления уже смонтированы
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус навесной с монтажной панелью двухдверный 1000х1000х300 мм IP55 STE допускает несколько вариантов установки:

• Настенная - через кронштейны или болты в стену
• На столб - предусмотрено крепление для вертикальных опор
• Напольная - возможно размещение на основании с помощью нижних крепежных отверстий
• Установка в стену - требует подготовки проема и усиленного крепления
• Соединение в ряд - можно объединить несколько корпусов в единую линейную систему

Монтажная панель имеет перфорацию для крепления DIN-рейки и оборудования. Для удобства сборки рекомендуется использовать стандартные крепежи M4–M6. Все кабельные вводы расположены на фланцах - перед монтажом проверьте соответствие диаметра кабеля и размера ввода.

Безопасность и стандарты

Корпус навесной с монтажной панелью двухдверный 1000х1000х300 мм IP55 STE соответствует требованиям ГОСТ Р 50827.3-2009, обеспечивающим безопасность эксплуатации электрощитов. Степень защиты IP55 предотвращает попадание пыли и водяных струй, что снижает риск короткого замыкания. Ударопрочность IK10 гарантирует сохранность внутреннего оборудования при случайных ударах. Наличие заземления и металлического корпуса исключает опасность поражения током при повреждении изоляции.

Преимущества

• Двухдверная конструкция - удобство доступа к оборудованию с обеих сторон
• Защита IP55 и IK10 - надежная работа в сложных условиях: дождь, пыль, вибрация
• Порошковое покрытие - устойчиво к коррозии, царапинам и УФ-излучению
• Застекленная дверь - возможность контроля состояния приборов без вскрытия
• Вентилируемая дверь - снижает риск перегрева при длительной нагрузке
• Готовые фланцы и заземление - экономят время на монтаже

Ограничения применения

Не следует применять корпус навесной с монтажной панелью двухдверный 1000х1000х300 мм IP55 STE в следующих случаях:

• В средах с постоянным воздействием химически активных веществ (кислоты, щелочи, растворители)
• При температурах ниже −40C - хотя заявлено УХЛ2, экстремальные значения могут влиять на герметичность уплотнителей
• Взрывоопасных зонах - не сертифицирован для взрывозащищенных систем
• С установкой мощных тепловыделяющих устройств без принудительного охлаждения - ограниченная площадь вентиляции
• Как полноценный силовой щит без учета расчета токов и сечения кабелей - требуется отдельное проектирование

Примеры использования

• Электрощит на улице для управления насосной станцией водоснабжения
• Распределительный пункт на производстве с несколькими автоматическими выключателями
• Щит управления освещением на автостоянке или парковке
• Контрольный щит для системы видеонаблюдения на фасаде здания
• Объединенный ряд из нескольких корпусов для крупного объекта с распределением по секциям

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточный радиус изгиба - внутренний объем 300 мм не позволяет жестко фиксировать слишком толстые провода
• Используйте термостойкие клеммы и изоляцию - даже при IP55 внутри может нагреваться при большой нагрузке
• При установке на столб или стену используйте антивандальные болты - корпус IK10, но крепеж может быть точкой слабости
• При необходимости модификации - отверстия под кабельные вводы можно просверливать, но не более чем на 20% от первоначального количества
• Артикул r5ste1013 совместим с другими изделиями серии RAM block - легко найти аналоги или дополнения
• Цвет RAL 7035 - серый матовый - хорошо маскирует загрязнения, но не подходит для декоративных зон с высокими эстетическими требованиями
