Корпус сварной навесной серии ST двухдверный 1200x1000x300 | R5ST1213 DKC ДКС

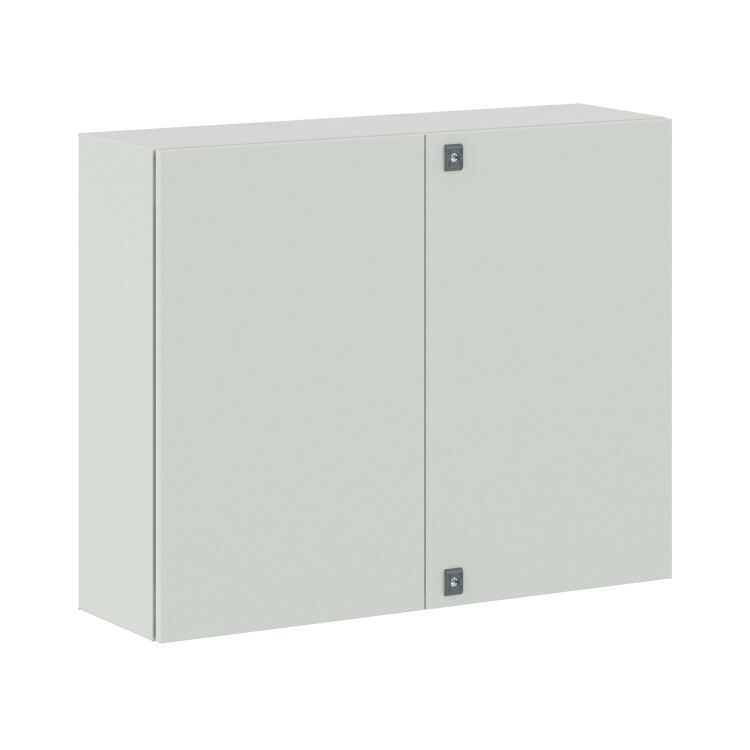

Корпус сварной навесной двухдверный 1200x1000x300 мм серия ST DKC - прочный металлический ящик с двумя дверями, предназначенный для установки оборудования автоматизации и распределения электроэнергии в условиях улицы или промышленного помещения. Бренд DKC и артикул r5st1213 указывают на серийную продукцию, созданную для надежной работы в сложных средах.

Назначение и область применения

Корпус сварной навесной двухдверный 1200x1000x300 мм серия ST DKC используется для размещения коммутационных устройств, автоматических выключателей, контакторов, реле и других элементов электрощитового оборудования. Подходит для внешней установки - на столбах, стенах, опорах. Применяется в энергетике, на транспорте, в промышленности, где требуется защита от пыли, влаги и механических воздействий.

Технические характеристики

• Габариты: 1200×1000×300 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP55 - защищён от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с высоты 1 м)
• Монтажная плата: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под M6/M8
• Заземление: комплект без проводов - предусмотрено место для подключения
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение

Совместимость и монтаж

Корпус сварной навесной двухдверный 1200x1000x300 мм серия ST DKC имеет два сплошных фланца для ввода кабелей - можно прокладывать силовые и сигнальные линии через верхние/нижние отверстия. Монтажная плата оснащена метрической разметкой под болты M6 и M8 - совместима с большинством стандартных DIN-рейок и креплений. Для крепления на столбах используются предварительно подготовленные отверстия в задней стенке. Навесной способ монтажа позволяет устанавливать корпус на любую ровную поверхность - стену, опору, раму. Две двери обеспечивают удобный доступ к оборудованию с обеих сторон.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических щитов: степень защиты IP55 исключает попадание пыли внутрь и повреждение от водяных струй; ударопрочность IK10 гарантирует сохранность при случайных удара; класс горючести Г1 снижает риск возгорания. Климатические исполнения УХЛ1, ОМ2, ОМ3 подтверждают соответствие нормам для эксплуатации в суровых условиях России и стран СНГ.

Преимущества

• Высокая жесткость конструкции благодаря сварному соединению и толстой стали
• Порошковое покрытие RAL 7035 устойчиво к коррозии, UV-излучению и перепадам температур
• Двустворчатые двери позволяют обслуживать оборудование с двух сторон - удобно при ограниченном пространстве
• Монтажная плата с разметкой экономит время при сборке - не нужна дополнительная разметка
• Фланцы для ввода кабелей уже установлены - не требуют доработки
• Поддержка крепления на столбах - идеально для уличных распределительных пунктов

Ограничения применения

Корпус не предназначен для постоянного погружения в воду - IP55 не обеспечивает герметичность при затоплении. Не рекомендуется использовать в местах с химически активными газами, паром или агрессивными жидкостями (например, кислоты, щелочи). Отсутствует встроенная система вентиляции - при больших тепловыделениях внутри необходимо предусматривать принудительное охлаждение. Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex).

Примеры использования

• Уличный распределительный щит на ЛЭП
• Щит управления насосной станцией
• Корпус для частотного преобразователя на конвейере
• Распределительный пункт на железнодорожной платформе
• Автоматизация системы освещения на территории завода

Практические советы

• Перед монтажом проверьте посадочные отверстия на фланцах - они должны точно совпадать с диаметром вводных кабельных муфт
• При установке на столб используйте кронштейны с регулировкой по углу - так проще добиться правильного положения дверей
• Не забудьте подключить заземление: хотя комплект содержит клеммы, сами провода не входят в поставку
• При использовании в холодном климате учитывайте, что пластиковые элементы (ручки, уплотнители) становятся более хрупкими ниже −30C
• Для долговечности периодически проверяйте состояние уплотнителей дверей - они не заменяемые, но легко диагностируются
