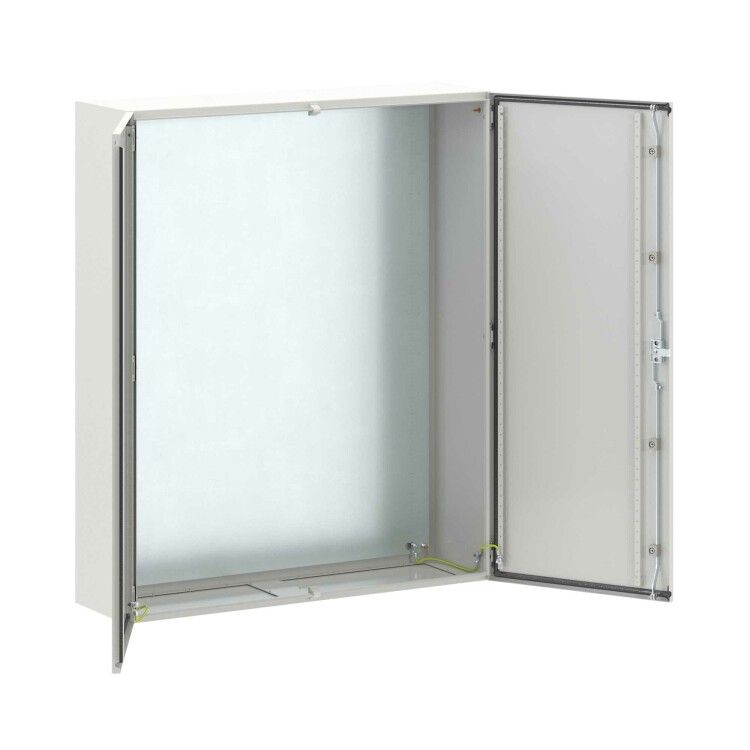

Корпус навесной STE 1200х1000х300мм с монтажн. панелью двухдверный DKC R5STE1213 ДКС

Корпус навесной с монтажной панелью двухдверный 1200х1000х300 мм от DKC (ДКС), артикул r5ste1213, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и производственных объектов.

Назначение и область применения

Этот корпус используется для монтажа аппаратуры автоматизации, коммутационных устройств, реле, контакторов и других элементов электрощитового оборудования. Подходит для установки на улице, в цехах, на промышленных объектах, где требуется защита от внешних воздействий. Применяется в системах управления насосными станциями, конвейерами, освещением, вентиляцией и другими технологическими процессами.

Технические характеристики

• Габариты: 1200×1000×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 2,5 мм с двунаправленной разметкой
• Степень защиты: IP55 - защищён от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергой до 20 Дж
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности
• Замок: есть, обеспечивает доступ только авторизованному персоналу
• Крепление: возможность настенного и столбового монтажа
• Ввод кабеля: два сплошных фланца для прохода кабелей
• Комплект заземления: включён в поставку
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус совместим со всеми типами стандартных модульных устройств, установленных на DIN-рейках. Монтажная панель имеет разметку для удобного расположения оборудования. Для установки используются предварительно подготовленные отверстия в задней стенке. Крепление на столб или стену выполняется через четыре угловые точки. Рекомендуется использовать анкерные болты M10–M12 для прочного закрепления. Обязательно проверьте соответствие посадочных отверстий на опоре габаритам корпуса - 1200×1000 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50827.3-2009 и имеет сертификацию на безопасную эксплуатацию в промышленных условиях. Степень защиты IP55 и ударопрочность IK10 обеспечивают сохранность внутреннего оборудования даже при механическом воздействии и агрессивной среде. Наличие заземления снижает риск поражения током. Цветовое исполнение RAL7035 повышает видимость и снижает нагрев от солнечного излучения.

Преимущества

• Высокая жесткость конструкции благодаря толстой стали (1,5 мм) и усиленной монтажной плате (2,5 мм)
• Двухдверная конструкция позволяет легко обслуживать оборудование с обеих сторон
• Порошковое покрытие устойчиво к коррозии, химическим веществам и перепадам температур
• Фланцы для ввода кабеля исключают необходимость дополнительных герметизаторов
• Встроенный комплект заземления экономит время при монтаже

Ограничения применения

Не рекомендуется применять корпус в местах постоянного прямого попадания дождевой воды под острым углом - хотя степень защиты IP55 допускает струйное воздействие, длительное воздействие под давлением может нарушить герметичность. Также не следует использовать в средах с агрессивными химикатами (например, кислоты, щелочи) - порошковое покрытие не гарантирует химическую стойкость. Температурный диапазон ограничен: ниже −40C или выше +40C требуют дополнительных мер термозащиты.

Примеры использования

• Щит управления насосной станцией на уличном участке водоснабжения
• Распределительный щит на промплощадке с конвейерной линией
• Автоматический щит освещения парковки или дорожного полотна
• Контрольный пункт системы вентиляции в холодильном цехе

Практические советы

• Перед монтажом проверьте, что все кабели имеют достаточный радиус изгиба - внутренний объем корпуса ограничен глубиной 300 мм
• При использовании на столбе убедитесь, что он выдерживает вес корпуса (около 45–50 кг с оборудованием)
• Для долговечности периодически проверяйте состояние замка и уплотнителей дверей - они должны плотно прилегать
• При необходимости модификации (просверливание отверстий) используйте только инструменты, не нарушающие целостность покрытия; после сверления обработайте места антикоррозийным составом
• Артикул r5ste1213 - часть серии RAM block, совместим с аналогичными изделиями DKC (ДКС) для унифицированного монтажа
