Корпус навесной STE с М/П двухдверный ВхШхГ 1400x1000x300 мм | R5STE1413 DKC ДКС

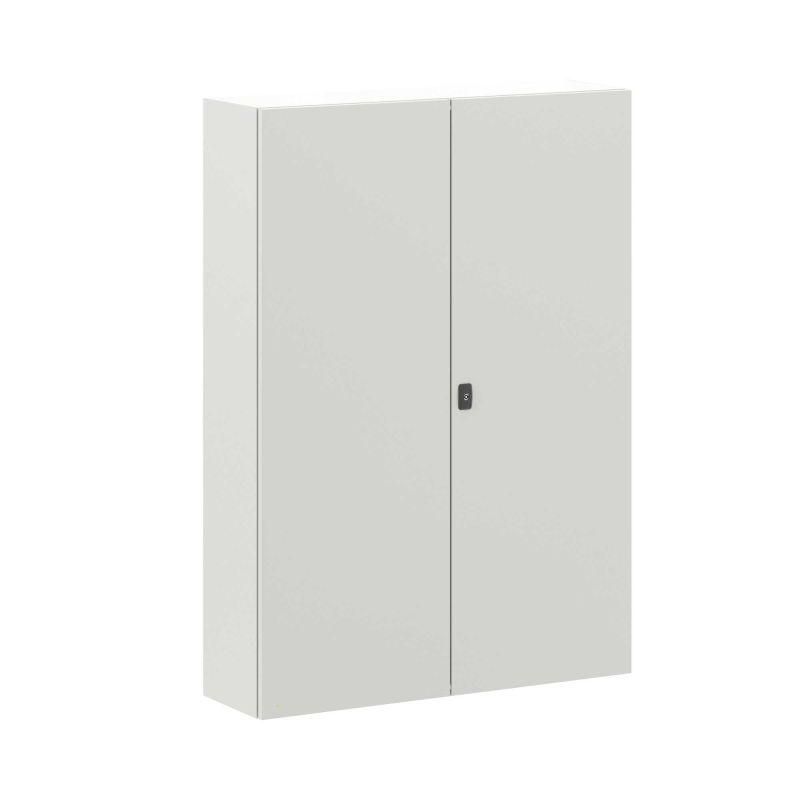

Корпус навесной с металлическим покрытием двухдверный 1400х1000х300 мм IP55 STE - это прочный монтажный щит из стали с порошковым покрытием, предназначенный для установки оборудования управления и распределения электроэнергии в условиях повышенной влажности, запылённости и внешних воздействий. Бренд DKC (ДКС) предлагает этот корпус в серии RAM block, артикул r5ste1413, как надёжную основу для промышленных систем.

Назначение и область применения

Корпус навесной с металлическим покрытием двухдверный 1400х1000х300 мм IP55 STE предназначен для размещения аппаратуры автоматизации, коммутационных устройств, контакторов, реле и других элементов электрощитового оборудования. Подходит для установки как внутри помещений, так и на улице благодаря защите IP55 и климатическому исполнению УХЛ2. Часто используется в системах управления насосными станциями, конвейерами, промышленным освещением, объектами ЖКХ и энергообеспечения.

Технические характеристики

• Габариты: 1400×1000×300 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,5 мм
• Покрытие: порошковая краска RAL 7035, устойчивая к коррозии и выцветанию
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Монтажная панель: оцинкованная сталь толщиной 2,5 мм с двунаправленной разметкой под крепление оборудования
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Заземление: встроенная система с проводами и контактами
• Напряжение: рассчитан на работу в сетях до 220 В
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - трудновоспламеняемый материал

Совместимость и монтаж

Корпус навесной с металлическим покрытием двухдверный 1400х1000х300 мм IP55 STE имеет два способа установки: на стену или на столб. Для этого предусмотрены специальные кронштейны и отверстия для крепления. На задней стенке установлены два сплошных фланца для ввода кабелей - они позволяют герметично завести провода без дополнительных уплотнителей. Монтажная панель уже подготовлена под стандартные DIN-рейки и болтовые соединения. Каждая дверь оснащена замком и ручкой - обеспечивается безопасный доступ к оборудованию. Обратите внимание: корпус поставляется некомплектным - требуется самостоятельная сборка внутреннего оборудования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50827.3-2009 - норматива для электромонтажных щитов. Защита IP55 и IK10 обеспечивают соответствие международным стандартам IEC 60529 и IEC 62262. Конструкция исключает случайное прикосновение к токоведущим частям при закрытых дверях. Наличие системы заземления снижает риск поражения электрическим током.

Преимущества

• Высокая механическая прочность: стальной корпус и IK10 обеспечивают долгую службу даже в условиях вибраций и ударов
• Защита от внешних факторов: IP55 позволяет использовать корпус на улице, в цехах с мойкой или высокой влажностью
• Удобство обслуживания: две двери открывают широкий доступ ко всему внутреннему пространству
• Антискользящее и антикоррозийное покрытие: порошковая окраска сохраняет вид и функциональность десятилетиями
• Готовая монтажная панель: экономит время при сборке - не требует сверления или дополнительного крепления

Ограничения применения

Не рекомендуется применять корпус в средах с постоянным воздействием открытого огня, химически активных паров или агрессивных жидкостей (например, кислот, растворителей). Температурный диапазон ограничен - при длительном использовании ниже −40C возможна потеря эластичности уплотнителей. Также корпус не предназначен для установки в помещениях с взрывоопасной средой - он не имеет взрывозащиты Ex. Не используйте без заземления - это нарушает требования безопасности.

Примеры использования

• Электрощит на улице для управления насосной станцией водоснабжения
• Распределительный щит на опоре ЛЭП с автоматикой защиты
• Контрольный шкаф на конвейере в пищевой промышленности
• Центральный пункт управления освещением в жилом комплексе
• Автоматизация теплового пункта в многоквартирном доме

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стене или столбе совпадают с габаритами корпуса - размеры 1400×1000 мм требуют точного расположения креплений
• При вводе кабелей через фланцы обязательно используйте кабельные вводы с уплотнителем - даже при IP55 негерметичный ввод снижает защиту
• При работе в холодном климате убедитесь, что все внутренние устройства рассчитаны на температуру УХЛ2
• Не перегружайте монтажную плату - максимальная нагрузка зависит от веса установленного оборудования; при необходимости усиливайте крепления
• При заказе учтите, что корпус поставляется без внутреннего оборудования - выбирайте DIN-рейки, автоматы, модули отдельно
