Корпус навесной STE с М/П ВхШхГ 1400x800x300 мм | R5STE1483 DKC ДКС

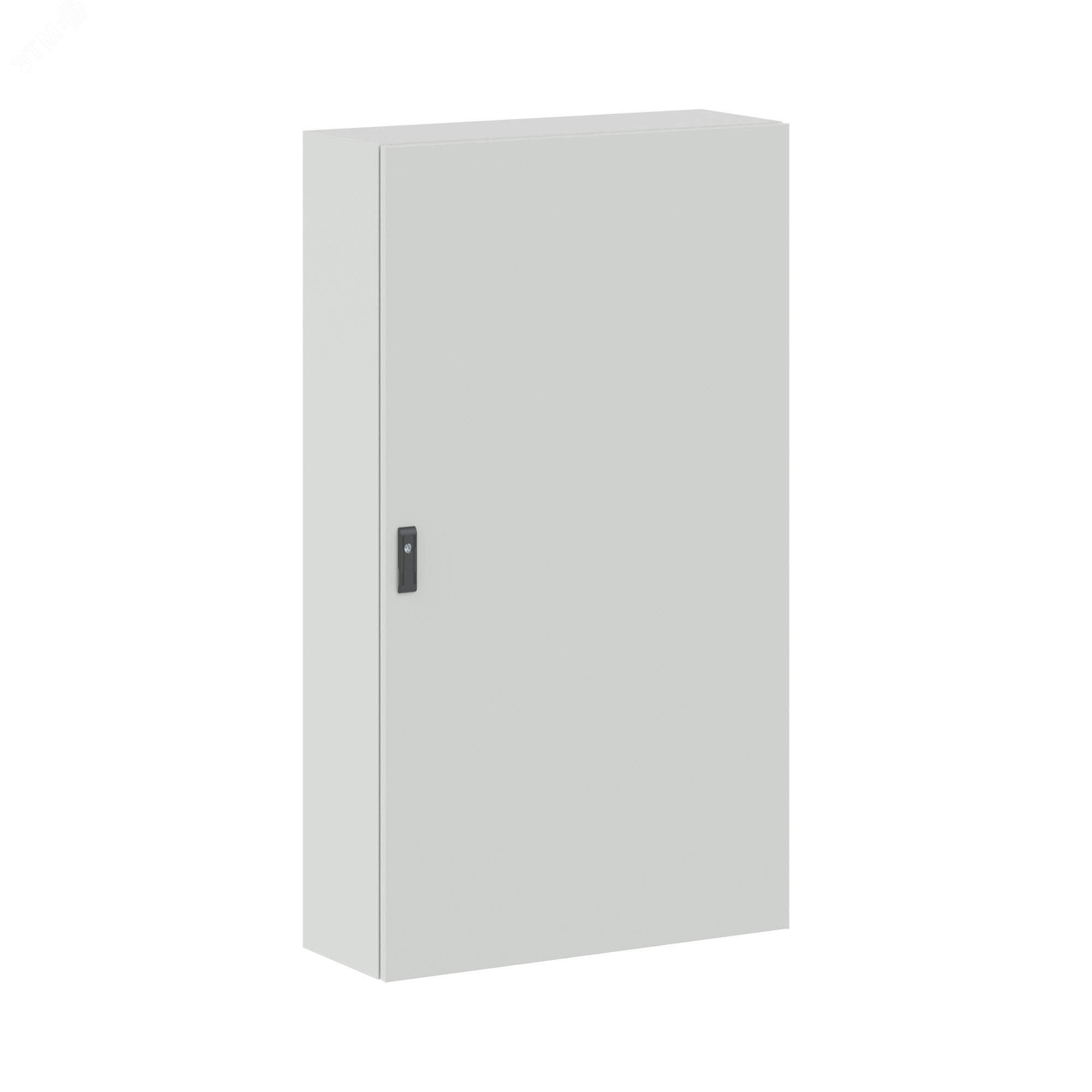

Корпус навесной с монтажной панелью 1400х800х300 мм IP66 STE - это прочный металлический щит для наружной и внутренней установки оборудования управления и распределения электроэнергии. Бренд DKC (ДКС) предлагает эту модель в серии RAM block с артикулом r5ste1483, рассчитанную на жесткие условия эксплуатации.

Назначение и область применения

Корпус навесной с монтажной панелью 1400х800х300 мм IP66 STE предназначен для размещения аппаратуры автоматизации, коммутационных устройств, контакторов, реле, модулей ввода/вывода и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленного производства. Защита IP66 и ударопрочность IK10 позволяют использовать его в условиях повышенной запылённости, влаги, перепадов температур и механических воздействий.

Технические характеристики

• Габариты: 1400×800×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 2,5 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Замок: есть, однозамковый, с возможностью пломбировки
• Дверь: одна, реверсивная, со стеклом и вентиляционными отверстиями
• Фланцы: два сплошных для ввода кабелей
• Заземление: комплект проводов заземления в комплекте
• Напряжение: 220 В - рекомендовано для сетей низкого напряжения
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - трудновоспламеняемый материал
• Нормативный документ: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус навесной с монтажной панелью 1400х800х300 мм IP66 STE совместим с любым оборудованием, которое поместится внутри габаритов и соответствует требованиям к креплению на DIN-рейках. Монтаж возможен:

• На стену - через предварительно подготовленные отверстия в боковых стенках
• На столб - благодаря наличию кронштейнов и отверстий для болтов
• На полу - за счёт нижнего основания и возможности установки на опоры
• В стену - при необходимости встраивания в нишу (требуется демонтаж передних элементов)
• В ряд - несколько корпусов можно соединить между собой для формирования единой системы

При монтаже важно обеспечить доступ к кабельным вводам и соблюсти минимальные зазоры вокруг корпуса для теплоотвода. Монтажная панель уже имеет разметку - её можно использовать как ориентир для расположения оборудования.

Безопасность и стандарты

Корпус соответствует ГОСТ Р 50827.3-2009, что гарантирует соответствие требованиям к электрощитовым изделиям. Степень защиты IP66 исключает попадание пыли и водных потоков даже при направленном орошении. Ударопрочность IK10 обеспечивает безопасность при случайных ударах инструментом или предметами. Наличие заземления и надёжного замка снижает риск доступа посторонних лиц и повышает электробезопасность.

Преимущества

• Высокая механическая прочность - стальной корпус и усиленная панель выдерживают нагрузки при транспортировке и эксплуатации
• Защита от внешних факторов - IP66 и IK10 делают корпус пригодным для экстремальных условий
• Гибкость установки - возможность крепления на стену, столб, пол или встроенной установки
• Удобство обслуживания - реверсивная дверь открывается в обе стороны, стекло позволяет контролировать состояние приборов без вскрытия
• Интегрированная система заземления - не требует дополнительных расходов на комплектующие
• Двунаправленная разметка панели - ускоряет сборку и минимизирует ошибки при монтаже

Ограничения применения

Не следует применять корпус в средах с постоянным воздействием открытого огня, химически активных паров (например, кислот, щелочей) или в помещениях с взрывоопасной атмосферой. Температурный диапазон ограничен - при длительных температурах ниже −40C или выше +40C требуется дополнительный тепловой контроль. Также нельзя использовать корпус без заземления - это нарушает требования безопасности. Отсутствие встроенного освещения и терморегулятора требует самостоятельного решения этих задач при проектировании.

Примеры использования

• Электрощит на уличной подстанции для питания насосов и освещения
• Распределительный щит на производственной линии с частотниками и PLC
• Автоматический щит управления лифтом или эскалатором
• Контрольный пункт для систем видеонаблюдения и сигнализации на территории предприятия
• Объекты ЖКХ - щиты на входе в многоквартирный дом или в подвале

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были закрыты заглушками, пока не будут использованы - это сохранит степень защиты IP66
• При установке на столб используйте антивандальные болты и контргайки
• При работе с монтажной панелью учтите, что она толще обычной - не применяйте саморезы длиннее 12 мм, чтобы не пробить заднюю стенку
• Для удобства обслуживания разделяйте оборудование на группы: силовые - слева, управляющие - справа
• Если корпус будет установлен в местах с высокой влажностью, дополнительно смажьте уплотнители двери силиконовой смазкой
• Артикул r5ste1483 - это единственная модель в серии RAM block с такими габаритами; другие размеры имеют другие артикулы
