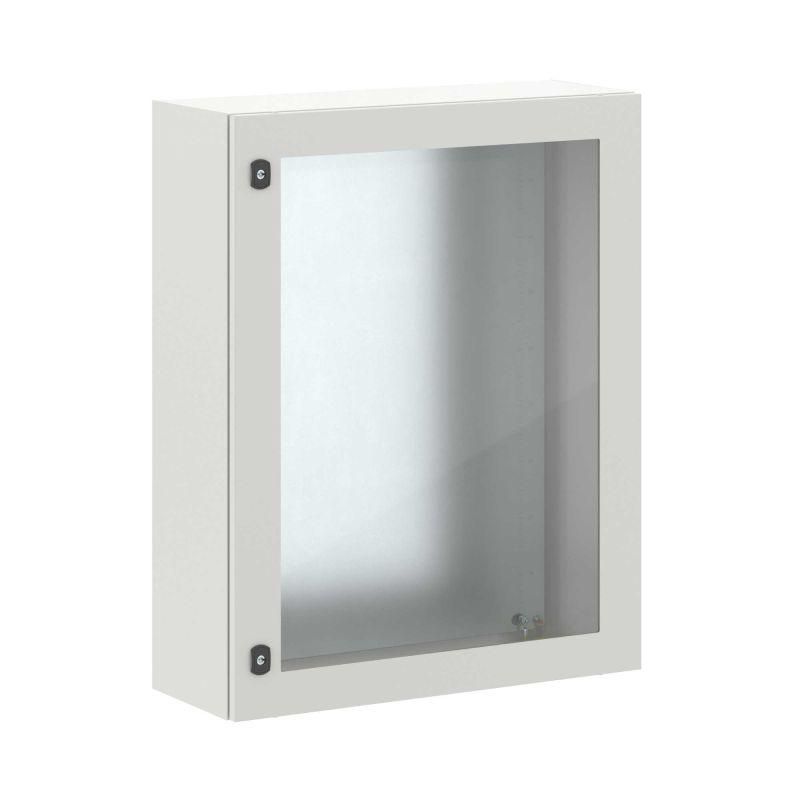

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 1000x800x300 мм | R5STEX1083 DKC ДКС

Корпус навесной с монтажной панелью DKC (ДКС) r5stex1083 предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях улицы и внутри помещений. Благодаря прочному стальному корпусу, застекленной двери и высокой степени защиты, этот корпус обеспечивает долгую службу даже в сложных климатических условиях.

Назначение и область применения

Корпус DKC (ДКС) r5stex1083 используется для монтажа аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода-вывода и других элементов электрощитового оборудования. Подходит для установки на объектах энергообеспечения, промышленных площадках, транспорте, ЖКХ и наружных сетях связи. Применяется там, где требуется защита от внешних воздействий - пыли, воды, механических ударов и перепадов температур.

Технические характеристики

• Размеры: 1000×800×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм
• Дверь: застекленная, однодверная, реверсивная, из безопасного закаленного стекла 5 мм
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK09 - выдерживает удар энергией до 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при минус 40C до +40C, во влажном воздухе, с возможностью образования конденсата
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - трудновоспламеняемые материалы
• Фиксация: поворотный замок (2 шт.), сплошной фланец для ввода кабеля (2 шт.)
• Цвет: серый RAL 7035

Совместимость и монтаж

Корпус DKC (ДКС) r5stex1083 совместим со всеми типами стандартного щитового оборудования, рассчитанного на DIN-рейки. Возможны следующие варианты установки:

• На стену - через предварительно подготовленные кронштейны
• На столб - благодаря наличию специальных крепежных отверстий
• На полу - с использованием опорных уголков (не входят в комплект)
• Внутрь стены - при необходимости скрытой установки (требует соответствующего проема)
• Выстраивание в ряд - несколько корпусов можно соединить между собой для формирования единой системы

При монтаже важно соблюдать доступ к задней части корпуса для прокладки кабелей через фланцы. Все входы кабелей должны быть запломбированы согласно требованиям IP66.

Безопасность и стандарты

Корпус DKC (ДКС) r5stex1083 соответствует требованиям безопасности EN 62208, IEC 60529 (для IP66) и EN 50102 (ударопрочность IK09). Каждый корпус имеет заводскую проверку на герметичность и целостность сварных швов. Наличие комплекта заземления позволяет выполнить требование ПУЭ по обязательному занулению металлических частей. Стекло двери - закалённое, что исключает образование острых осколков при повреждении.

Преимущества

• Изготовлен из стали повышенной толщины - устойчив к деформации при нагрузке
• Порошковое покрытие гарантирует антикоррозийную стойкость в течение 10+ лет
• Прозрачная дверь позволяет контролировать состояние внутреннего оборудования без вскрытия
• Реверсивная дверь удобна для монтажа в ограниченных пространствах
• Поддержка нескольких способов установки делает корпус универсальным
• Система заземления уже встроена - экономит время на сборке

Ограничения применения

Не рекомендовано использовать корпус в средах с постоянным воздействием открытого огня, химически активными газами (например, хлора, серной кислоты) или в местах с риском взрывов. Температура окружающей среды ниже –40 C и выше +40 C снижает срок службы материалов. Открытый контакт с морской водой (прибрежные зоны) требует дополнительной защиты - корпус не является морским исполнением. Также нельзя применять корпус без установленной монтажной панели - она необходима для жесткого крепления оборудования.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожной платформе
• Автоматизированный щит освещения парковой территории
• Контрольный шкаф на заводе с высокой степенью запыленности
• Аппаратура SCADA-системы, размещенная на столбе ЛЭП

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене/столбе и размеры корпуса - габариты 1000×800×300 мм требуют свободного места вокруг
• При установке на столб используйте антивандальные болты M10–M12
• Для сохранения IP66 все кабельные вводы должны быть плотно затянуты; применяйте кабельные вводы с уплотнителем
• При работе в холодном климате учтите возможность конденсации - предусмотрите вентиляцию или нагреватель
• При групповой установке нескольких корпусов в ряд - используйте соединительные планки, чтобы избежать зазоров и попадания влаги
• Чистка двери - мягкая тряпка с водой; не используйте растворители и абразивы!
