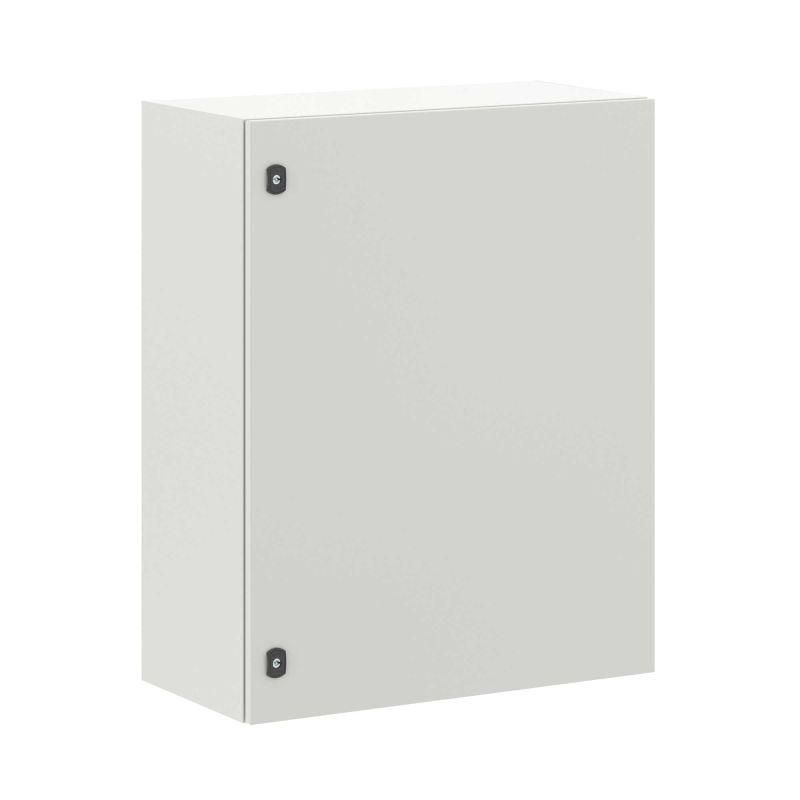

Корпус навесной STE с М/П ВхШхГ 1000x800x400 мм | R5STE1084 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 1000x800x400 мм IP66 от DKC (ДКС), артикул r5ste1084, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств - автоматических выключателей, контакторов, реле, модулей PLC, преобразователей частоты и других элементов систем АСУ ТП. Подходит для установки на улице, в цехах с высокой запыленностью, на промышленных объектах, в насосных станциях, на элеваторах и в пунктах распределения энергии. Благодаря прочной конструкции и высокой степени защиты, корпус обеспечивает долговечную работу оборудования даже при экстремальных температурах и воздействии осадков.

Технические характеристики

• Размеры: 1000×800×400 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035 (серый металлик)
• Монтажная панель: оцинкованная сталь 2,5 мм, с двунаправленной разметкой под крепление оборудования
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Тип поверхности: порошковое покрытие - устойчиво к механическим повреждениям и химическим воздействиям
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутреннего оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• С задней дверью: да - удобство доступа к тыльной стороне монтажной панели
• Способ монтажа: навесной, настенный, на столбе, напольный - универсальная установка
• Возможность соединения в ряд: да - несколько корпусов можно стыковать друг с другом

Совместимость и монтаж

Корпус легко монтируется на любую вертикальную поверхность: стену, опору, столб или основание. Для крепления используются предварительно подготовленные отверстия в боковых стенках. Каждый корпус имеет два фланца для ввода кабелей - они позволяют организовать герметичный проход без потери класса защиты IP66. Монтажная панель уже размечена под стандартные DIN-рейки и крепления, что ускоряет сборку. При использовании нескольких корпусов в ряд рекомендуется использовать совпадающие точки крепления для сохранения точности расположения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования: степень защиты IP66 исключает попадание пыли и воды, ударопрочность IK10 гарантирует целостность при случайных ударах, а сейсмостойкость 9 баллов делает его пригодным для регионов с активной сейсмической деятельностью. Порошковое покрытие и материалы соответствуют нормам ГОСТ и IEC 62208. Наличие комплекта заземления обеспечивает безопасное отведение тока утечки.

Преимущества

• Высокая жесткость конструкции благодаря толщине стали 1,5 мм и усиленной монтажной плате 2,5 мм
• Универсальный способ установки - подходит для любого типа поверхностей
• Реверсивная дверь и наличие задней двери обеспечивают удобный доступ ко всем сторонам оборудования
• Защита от внешних факторов: пыль, вода, перепады температур, вибрации
• Система вентиляции снижает риск перегрева внутри корпуса
• Возможность стыковки в ряд - экономия места и упрощение организации группового контроля

Ограничения применения

Не предназначен для постоянного погружения в жидкости - IP66 не равнозначен IP68. Не следует применять в средах с агрессивными химикатами (например, кислоты, щелочи, растворители), так как порошковое покрытие не рассчитано на длительный контакт с ними. Также не рекомендуется использовать в помещениях с взрывоопасной средой - корпус не является взрывозащищённым. Температурный диапазон ограничен: ниже −50C и выше +50C возможны изменения свойств материалов.

Примеры использования

• Автоматизация насосных станций водоснабжения
• Распределительные щиты на промышленных конвейерах
• Щиты управления на железнодорожных путях и транспортных терминалах
• Контрольные пункты на нефтепродуктопроводах и газоперекачивающих станциях
• Наружные щиты связи и сигнализации в городах и на трассах

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие вашему типу крепления - особенно важно при установке на столб или стену
• При использовании застекленной двери избегайте прямого солнечного света - возможно помутнение стекла
• При соединении нескольких корпусов в ряд используйте одинаковые уровни крепления для сохранения прямолинейности
• Обязательно подключите заземление через предусмотренные выводы - это требование безопасности
• При необходимости замены оборудования - снимите монтажную панель, она легко демонтируется благодаря двунаправленной разметке
• Для обслуживания в холодное время года - убедитесь, что конденсат не образуется внутри; при необходимости установите нагревательный элемент
