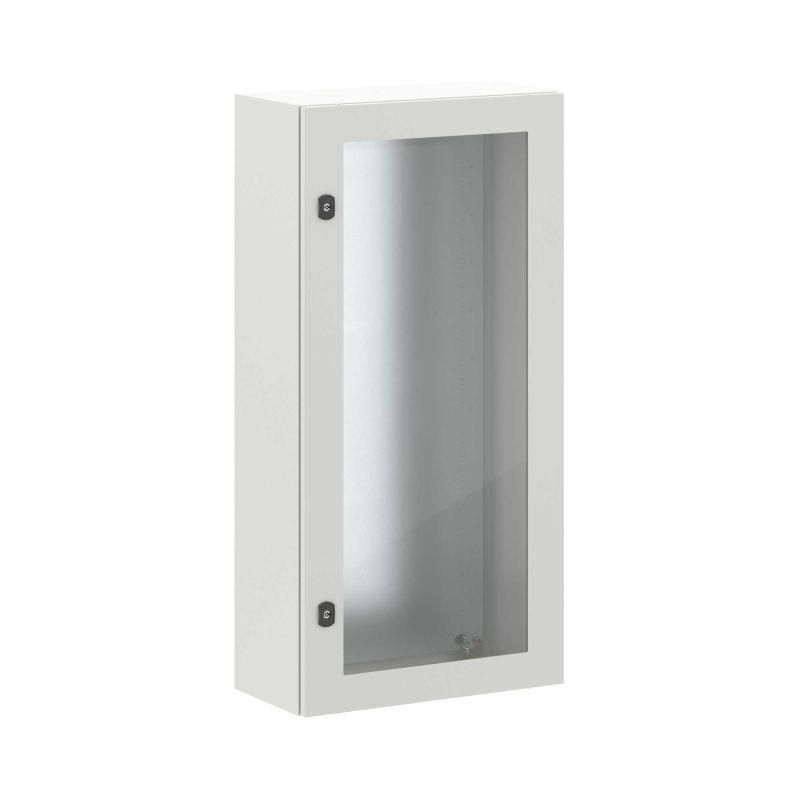

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 1200x600x300 мм | R5STEX1263 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 1200x600x300 мм от DKC предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий. Благодаря прочному стальному корпусу, защите IP66 и ударопрочности IK09, этот корпус обеспечивает долгую службу даже в сложных климатических зонах. Артикул r5stex1263 соответствует серии RAM block.

Назначение и область применения

Этот корпус используется для размещения аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода-вывода и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергоносителей, транспорта и промышленных комплексах. Прозрачная дверь позволяет контролировать состояние внутреннего оборудования без вскрытия корпуса.

Технические характеристики

• Размеры: 1200×600×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм
• Дверь: застекленная, из безопасного закаленного стекла 5 мм
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK09 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг груза, падающего с 1 метра)
• Климатические условия: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Сейсмическая устойчивость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый (RAL 7035)

Совместимость и монтаж

Корпус легко монтируется любым удобным способом: на стену, на столб, на пол или в нишу. Для этого предусмотрены подготовленные места крепления. Возможна последовательная сборка нескольких корпусов в ряд - идеально для длинных линий оборудования. Каждый корпус имеет сплошной фланец для ввода кабелей и два поворотных замка с ключом. Монтажная панель уже установлена внутри - её можно использовать сразу после установки корпуса.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529
• Ударопрочность IK09 согласовано с EN 50102
• Сейсмостойкость 9 баллов - соответствие требованиям к оборудованию в сейсмоактивных регионах
• Порошковое покрытие устойчиво к коррозии, UV-излучению и механическим повреждениям
• Закалённое стекло двери не рассыпается при разрушении - снижает риск травм

Преимущества

• Высокая механическая прочность благодаря толстой стали и усиленной монтажной платформе
• Изготовлен из одного материала - корпус, дверь и фланец имеют одинаковое покрытие, что исключает различную степень старения
• Прозрачная дверь даёт возможность визуального контроля работы оборудования без доступа внутрь
• Подходит для всех типов установки - настенная, напольная, на столбе, встроенный вариант
• Фланец и заземление входят в комплект - не требуется доп purchases

Ограничения применения

• Не рекомендован для постоянного погружения в воду - IP66 предполагает лишь струйное воздействие, а не длительное затопление
• Порошковое покрытие может повредиться при использовании острых металлических предметов при монтаже
• Стальная конструкция весит более 30 кг - требует двух человек при установке
• Не подходит для взрывоопасных сред - отсутствует классификация Ex

Примеры использования

• Щитовая на улице для управления насосными станциями
• Корпус для PLC и частотных преобразователей на конвейере
• Распределительный щит на опоре ЛЭП
• Автоматизация освещения парковки или дорожного знака
• Центральный пункт управления в теплом пункте обслуживания трубопроводов

Практические советы

• Перед монтажом проверьте, чтобы входные отверстия совпадали с направлением кабельных трасс - фланец нельзя переставить
• При установке на столб используйте хомуты с резиновой прослойкой - металл корпуса может со временем деформироваться
• Для ввода большого количества кабелей используйте кабельные вводы с уплотнителем - они должны подходить по диаметру к фланцу
• Проверяйте плотность запирания двери ежегодно - особенно в местах с повышенной влажностью
• При необходимости увеличения объема - несколько корпусов r5stex1263 можно соединить в ряд, соблюдая шаг между ними минимум 10 см для теплообмена
