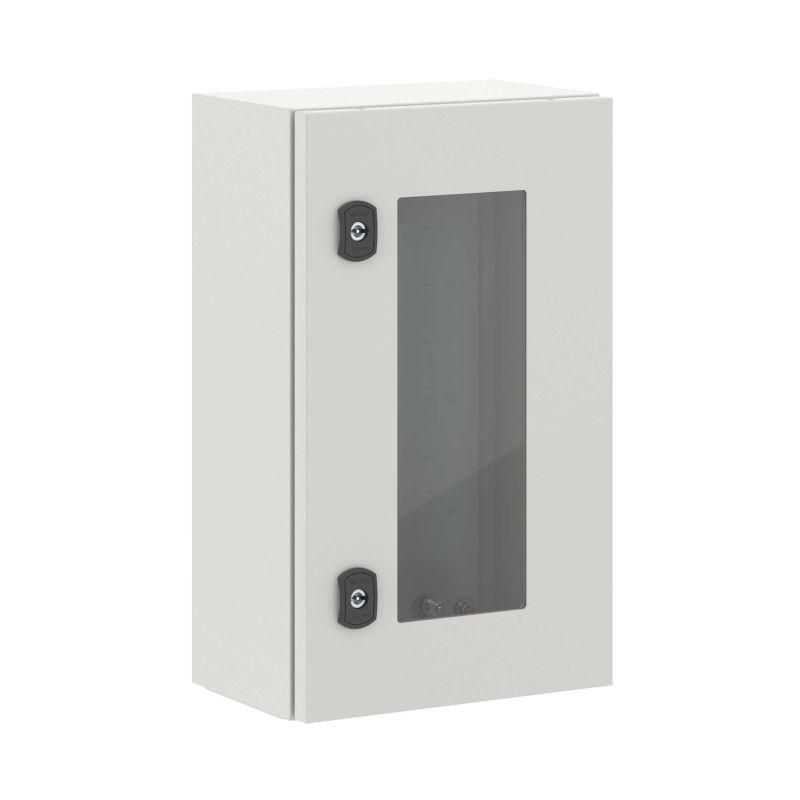

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 500x300x200 мм | R5STEX0532 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 500x300x200 мм от DKC (ДКС), артикул r5stex0532, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для установки аппаратуры автоматизации, коммуникационных модулей, реле, контакторов, устройств защиты и других элементов электрощитового оборудования. Подходит для работы на улице, в цехах, на объектах ЖКХ, энергообъектах, транспорте и промышленных комплексах. Благодаря прочному корпусу и защищённой двери, он выдерживает длительную эксплуатацию даже в агрессивной среде.

Технические характеристики

• Размеры: 500×300×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: прозрачная, из закалённого стекла толщиной 5 мм, реверсивная
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Фиксация двери: два поворотных замка
• Ввод кабеля: один сплошной фланец
• Заземление: комплект с проводами в комплекте

Совместимость и монтаж

Корпус легко монтируется любым удобным способом: на стену, на столб, на пол или в нишу. Для крепления предусмотрены подготовленные отверстия и кронштейны. Возможна установка в ряд - несколько корпусов можно соединить между собой для формирования единых щитовых решений. Монтажная панель имеет стандартные отверстия под DIN-рейки и позволяет гибко располагать оборудование внутри. Прозрачная дверь открывается в обе стороны, что упрощает доступ к внутренним компонентам во время обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям EN 50102 (ударопрочность), IEC 60529 (IP66), а также нормам безопасности для электротехнических изделий в России. Климатические классы УХЛ1 и ОМ2–ОМ3 обеспечивают работу при температуре от −40C до +40C и повышенной влажности. Наличие заземляющего комплекта гарантирует безопасность персонала при работе с оборудованием.

Преимущества

• Высокая механическая прочность благодаря однолистовой сварной конструкции
• Защита от пыли и воды - идеально для уличного монтажа
• Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия
• Порошковое покрытие предотвращает коррозию и сохраняет внешний вид долгие годы
• Поддержка множественных вариантов установки - универсальное решение
• Комплексная комплектация исключает необходимость докупать базовые элементы

Ограничения применения

Не рекомендуется использовать корпус в местах постоянного прямого попадания химически активных жидкостей (например, кислот, растворителей). Также не следует применять его в помещениях с взрывоопасными газами - для таких условий требуются специальные взрывозащищённые решения. Температура окружающей среды ниже −40C или выше +40C может снижать срок службы материалов.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на опоре ЛЭП
• Автоматизация конвейера на заводе с высокой запылённостью
• Аварийное освещение и системы сигнализации на территории АЗС
• Контрольные пункты в тепловых сетях и канализационных колодцах

Практические советы

• Перед монтажом проверьте совпадение посадочных отверстий с вашими крепёжными элементами - особенно важно при установке на трубу или столб
• При использовании в сыром климате регулярно проверяйте целостность уплотнений двери
• При сборке внутри используйте DIN-рейки с учётом габарита панели - максимальная длина оборудования не должна превышать 450 мм
• Для многократного доступа к оборудованию выбирайте вариант с реверсивной дверью - она удобнее при ограниченном пространстве вокруг корпуса
• При группировке нескольких корпусов r5stex0532 в ряд соблюдайте минимальный зазор 50 мм между соседними корпусами для теплоотвода и сервисного доступа
