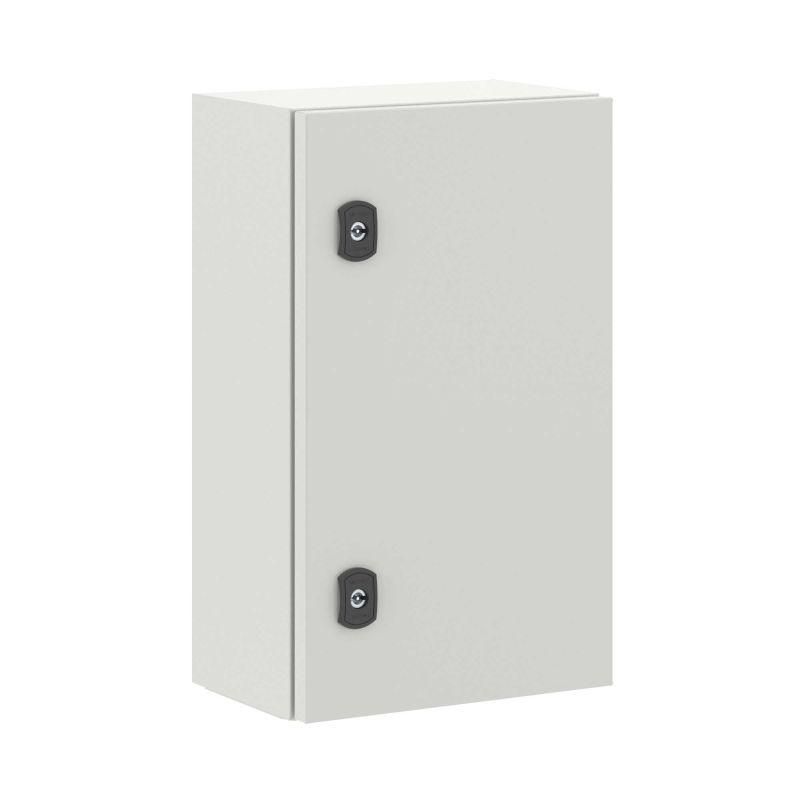

Корпус навесной STE с М/П ВхШхГ 500x300x200 мм | R5STE0532 DKC ДКС

Корпус навесной с монтажной панелью 500x300x200 мм IP66 от DKC (ДКС), артикул r5ste0532, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях улицы или промышленных объектов. Благодаря прочному стальному корпусу с порошковым покрытием и степенью защиты IP66, он выдерживает воздействие пыли, воды и механических ударов.

Назначение и область применения

Корпус навесной с монтажной панелью 500x300x200 мм IP66 используется для установки аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и других элементов электросистем. Подходит для внешних и внутренних installations: на фасадах зданий, опорах ЛЭП, в цехах с повышенной запыленностью или влажностью. Применяется в энергетике, транспорте, ЖКХ, производстве.

Технические характеристики

• Размеры: 500×300×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - самозагасаемые материалы
• Цвет: серый матовый (RAL 7035)
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Функциональные варианты двери: со стеклом, с вентиляцией, с возможностью одновременного наличия обоих типов
• Задняя дверь: есть - позволяет доступ к тыльной стороне монтажной платы
• Способ монтажа: навесной, настенный, на столб, напольный
• Возможность соединения в ряд: да - несколько корпусов можно смонтировать рядом без зазора

Совместимость и монтаж

Корпус навесной с монтажной панелью 500x300x200 мм IP66 легко адаптируется под различные условия установки:

• На стену: через предварительно просверленные отверстия в боковых гранях
• На столб: предусмотрено специальное крепление - используйте болтовые проушины
• Напольно: возможно при использовании базовой рамы или анкеров
• Встраивание в стену: требует подготовки ниши; рекомендуется использовать фланец для точечного вывода кабелей
• Ввод кабелей: один сплошной фланец (диаметр не указан - выбирайте подходящий кабельный ввод по месту)
• Заземление: в комплекте - готовый набор проводов и клеммы, подключаются к корпусу
• Двери: оснащены двумя поворотными замками - обеспечивают плотное закрывание и безопасность

Безопасность и стандарты

Корпус соответствует требованиям безопасности для работы в опасных средах:

• Защита IP66 исключает попадание пыли и водных потоков даже при направленном струйном орошении
• Индекс IK10 гарантирует устойчивость к жестким механическим воздействиям - подходит для территорий с риском вандализма
• Сейсмическая устойчивость 9 баллов делает корпус пригодным для регионов с активной сейсмикой
• Климатические классы УХЛ1 / ОМ2 / ОМ3 позволяют применять изделие в суровых условиях - от −40C до +40C, с высокой влажностью и перепадами температур
• Горючесть Г1 снижает риск распространения огня внутри корпуса

Преимущества

• Высокая жесткость благодаря единым сварным швам - минимизирует деформацию при вибрациях
• Порошковое покрытие RAL 7035 - долговечно, не выгорает на солнце, устойчиво к химическим веществам
• Реверсивная дверь - удобство монтажа в ограниченных пространствах
• Вариант двери со стеклом - возможность контроля состояния оборудования без вскрытия
• Вентилируемая дверь - способствует теплообмену при работе нагревающихся устройств
• Соединение в ряд - экономия места и унификация системы при масштабировании
• Задняя дверь - упрощает обслуживание кабельных трасс и заземления

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68
• Максимальная рабочая температура не указана - при длительной эксплуатации выше +40C требуется проверить тепловыделение установленного оборудования
• Предназначен для стационарной установки - не рассчитан на мобильные или перемещаемые устройства
• При монтаже в стену необходимо соблюдать технологию отделки - нельзя допускать образования “мостиков” холода или конденсата между корпусом и конструкцией
• Кабельные вводы не входят в комплект - следует дополнительно выбрать и заказать подходящие вводы по диаметру кабелей

Примеры использования

• Автоматический щит управления насосной станцией на улице
• Щит распределения питания для видеонаблюдения на автостоянке
• Контрольный пункт PLC на производственной линии с частыми мойками
• Распределительный щит на опоре воздушной линии 0,4 кВ
• Аппаратура связи в зимнем пункте учета электроэнергии

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий корпуса вашим крепежным элементам - особенно при установке на трубчатые опоры
• При использовании вентилируемой двери убедитесь, что воздухообмен не вызывает забивания решётки грязью или насекомыми - периодически очищайте её
• Выбирая кабельные вводы, ориентируйтесь на максимальный диаметр входящих проводов - корпус имеет один фланец, поэтому все кабели должны проходить через него
• При совмещении нескольких корпусов в ряд - используйте одинаковые модели, чтобы сохранить эстетику и функциональность
• Проверяйте целостность уплотнителей двери перед первым включением - они влияют на уровень защиты IP66
• Для сложных систем - заранее продумайте расположение оборудования на монтажной пластине, чтобы не возникло перегрузки по площади
