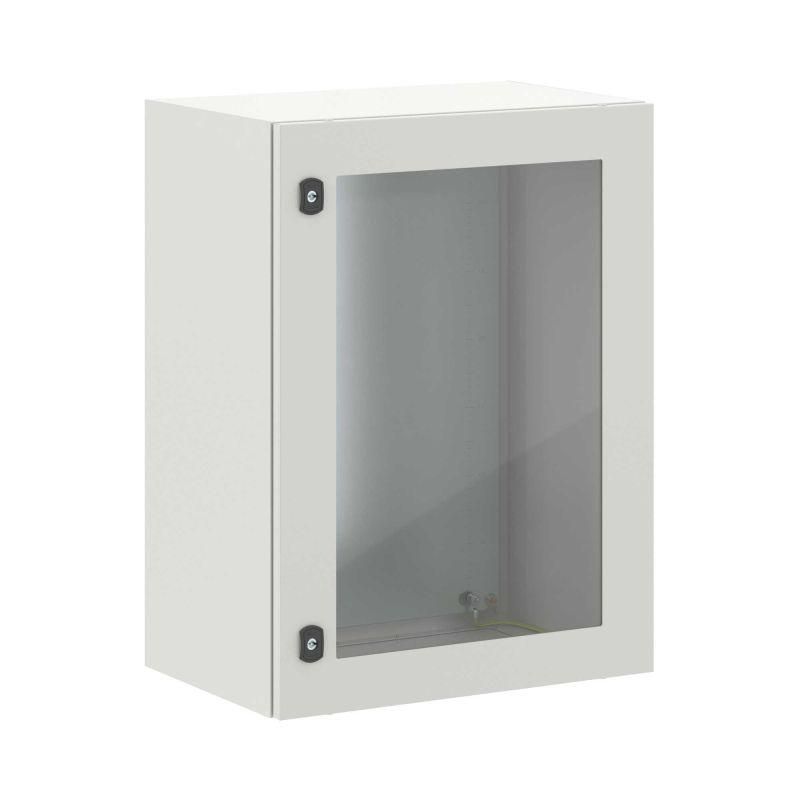

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 800x600x400 мм | R5STEX0864 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 800x600x400 мм от DKC предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных сред. Благодаря прочному стальному корпусу, защищённому порошковым покрытием, и высокой степени герметичности, этот корпус обеспечивает долгую службу даже при постоянном воздействии внешних факторов. Артикул r5stex0864 соответствует серии RAM block.

Назначение и область применения

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 800x600x400 мм используется для размещения аппаратуры автоматизации, коммуникационных модулей, реле, контакторов, устройств защиты и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергоносителей, транспорта и промышленных комплексах. Прозрачная дверь позволяет контролировать состояние внутреннего оборудования без вскрытия корпуса.

Технические характеристики

• Размеры: 800×600×400 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: застекленная, однодверная, реверсивная, толщина стекла 5 мм, закалённое безопасное стекло
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - трудновоспламеняемый материал
• Цвет: серый (RAL 7035)
• Способ монтажа: навесной, настенный, напольный, на столб
• Возможность соединения в ряд: да

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: на стену, на столб, на пол или в нишу. Для крепления предусмотрены подготовленные отверстия и кронштейны. Возможность соединения в ряд позволяет формировать длинные линейные блоки - удобно для распределительных пунктов. Монтажная панель имеет перфорацию под DIN-рейки и крепёж для оборудования. Фланец для ввода кабелей - цельный, без лишних щелей, что сохраняет степень защиты IP66. Дверь открывается в обе стороны, что упрощает доступ при ограниченном пространстве.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями Евростандартов: EN 50102 (ударопрочность IK10), IEC 60529 (защита IP66). Климатические классы УХЛ1, ОМ2, ОМ3 обеспечивают работу при температуре от −40C до +40C, повышенной влажности и наличии солевых осадков. Наличие комплекта заземления гарантирует соблюдение требований безопасности по ГОСТ Р 50571. Все материалы имеют группу горючести Г1, снижающую риск распространения огня.

Преимущества

• Высокая механическая прочность благодаря стали 1,5 мм и IK10
• Защита от пыли и воды - идеально для уличных условий
• Прозрачная дверь исключает необходимость частого вскрытия корпуса
• Монтажная панель из оцинкованной стали предотвращает коррозию внутри
• Поддержка множественных вариантов установки - гибкость в проектировании
• Фиксация двери двумя поворотными замками - усиленная защита от взлома

Ограничения применения

Не рекомендуется использовать корпус в местах с постоянным прямым воздействием открытого пламени или химически активных паров (например, кислотные производства). Также не следует применять в условиях, где возможны значительные вибрации выше уровня 9 баллов по MSK-64 - хотя корпус сейсмостойкий, сверхнагрузки могут вызвать деформацию креплений. Объём внутреннего пространства ограничен - не подходит для крупногабаритного оборудования, такого как большие преобразователи частоты или силовые шкафы более 400 мм в глубину.

Примеры использования

• Электрошкаф на опоре ЛЭП для релейной защиты
• Контрольный пункт на автостоянке с управлением освещением
• Распределительный щит на производственной линии с PLC и датчиками
• Автоматизированный пункт учёта электроэнергии на территории предприятия
• Щит управления насосной станцией в открытом дворе

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны совпадать с типом основания (стена, столб, фундамент)
• Используйте только кабельные вводы с уплотнителем, чтобы не нарушить IP66
• При установке на столб используйте дополнительно антивандальные болты
• Обязательно подсоедините заземляющий провод к контактам в комплекте - это обязательное требование безопасности
• При необходимости увеличения внутренней вместимости можно заказать дополнительную монтажную плату - она совместима с этим корпусом
• Артикул r5stex0864 - единственный вариант этого размера в серии RAM block; другие модели отличаются габаритами и количеством дверей
